Приветствую!
Впервые начал использовать продукцию Dlink.
Это коммутатор DGS-1510-52x. Сразу возникли вопросы.

1. Имеется меню GREEN.
Склонен отключать всяческие энергосберегающие фичи на картах и портах коммутатора.
Правильно ли я понял, что по умолчанию, в заводских настройках, в коммутаторе все это отключено?

2. В соответствующей теме на форуме увидел, что имеется прошивка v. 1.21.В005, файл DGS-1510_Run_1_21_B005.had
Стабильная ли эта прошивка? Привык иметь на оборудовании последние рекомендуемые прошивки.

На коммутаторе в настоящий момент:
Boot PROM Version Build 1.00.012
Firmware Version Build 1.20.011

В архиве есть сопроводительный PDF, но от версии 1.20.011.
Посему не очень понятны отличия v. 1.21.В005 от предыдущих версий, какие дополнения и исправления.
Хотелось бы получить какой-то документ с информацией об изменениях, реализованных прошивкой.

3. На коммутаторе в режиме теста пока занято только 6 портов.
1 порт к "вышестоящему" коммутатору, 5 портов агрегированы в группу и в качестве партнеров имеют 5 сетевых карт (см. п.п. 4).
Утилизация процессора - 22-44%, Average 29-33%, график напоминает пилу.
Это нормальный уровень загрузки процессора незагруженного коммутатора?
Один из мотивов вопроса по пункту 2 - оптимизация этого параметра, т.к. он мне, по неопытности, кажется очень высоким.

4. Хочу использовать функционал Link Aggregation / LACP этого коммутатора в связке с четырехпортовой сетевой картой Intel i350-T4.
C программной точки зрения агрегирование со стороны сервера поддерживает штатный функционал агрегирования OS Windows 2012 R2.
На сервере агрегированный адаптер будет использовать Hyper-V, а под ним будет крутиться 2 виртуальные машины, на одной из них
Терминальный сервер W2012R2 + файловый сервер.
Все это затевается, чтобы увеличить пропускную способность сетевого линка, с целью утилизации относительно быстрой дисковой подсистемы.

Все это я написал для того, чтобы попросить СОВЕТА, по какому критерию проводить балансировку трафика, какую из сторон сделать активной, а какую пассивной,
что бы в этом окружении, на этой роли сервера, а значит и характера нагрузки, получить максимальную пропускную способность сетевого линка сервера.

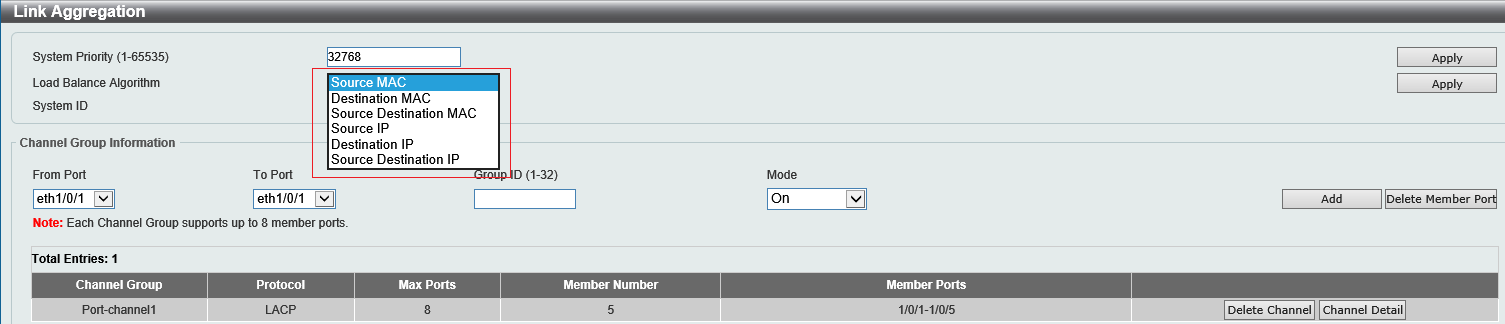

На данный момент на коммутаторе выбран критерий по умолчанию - Source MAC.

Кстати, пятой сетевой картой является сетевая карта материнской платы на таком же чипе Intel i350, что и карты на отдельной четырехпортовой карте.
Подскажите, может это ошибка, тогда выведу эту сетевую карту из группы.

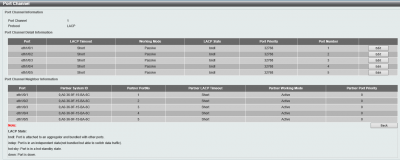

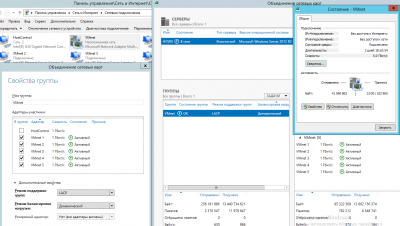

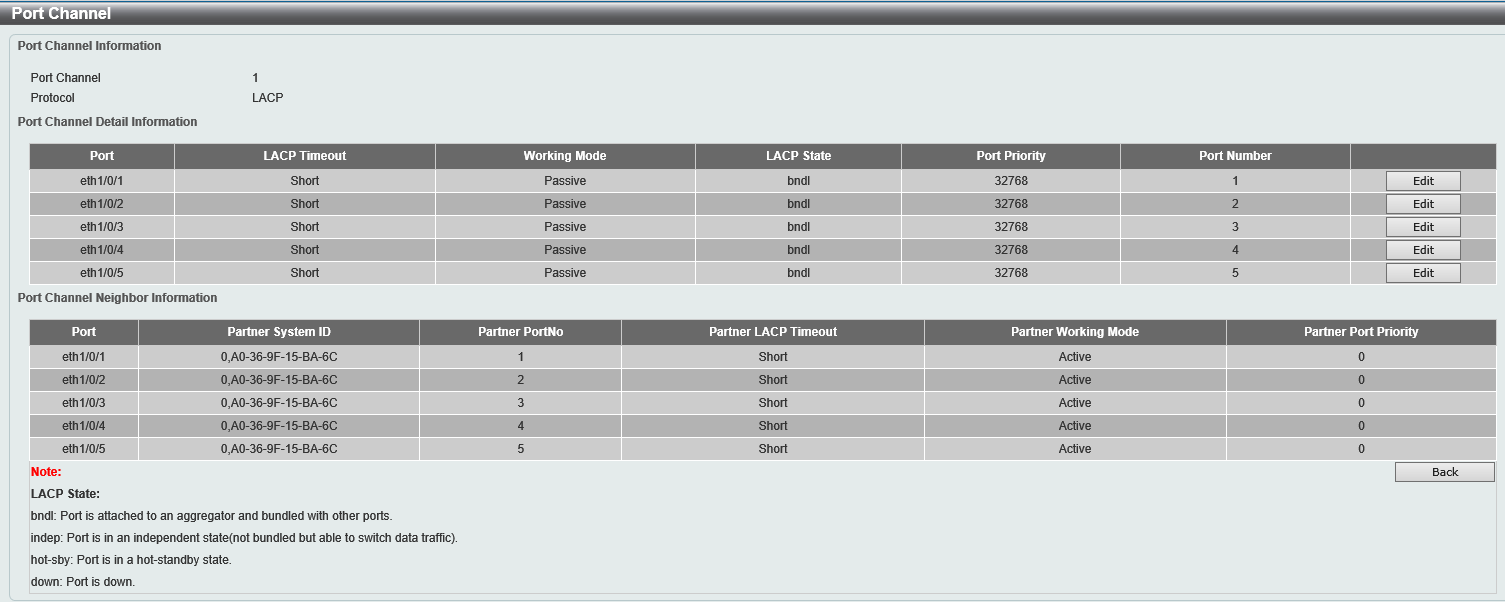

Настройки сделанные для теста покажу на скриншотах.


Ниже приведу скриншоты настроек.

_________________
Обратный адрес: 127.0.0.1

Господа из D-Link, может вы ответите на вопросики, прокомментируете, был бы вам благодарен....

_________________
Обратный адрес: 127.0.0.1

Поскольку тема подходит, то я тут же размещу свой вопрос по DGS-1510-52x. Итак, есть сабж, версия прошивки 1.10.005.
Вопрос: как на нем настроить Storm Control на аггрегированном интерфейсе (interface port-channel 1)?
У меня не получилось.
Через web-интерфейс - выбор только eth1/0/1 - eth1/0/52, причём если в диапазон попадают порты из аггрегата, то ругается "ERROR: The member port of Port-channel cannot be configured.". Если делать через cli, то на портах из состава аггрегата - та же ошибка " ERROR: The member port of Port-channel cannot be configured.", в меню интерфейса port-channel 1 - вообще нет опции настройки storm-control.

_________________
DGS-3100-24TG (A1,A2 3.60.28), DGS-3420-28SC (A2 1.00.024, B1 1.50.018), DES-1210-26/ME/B1A (6.02.019), DGS-3120-24TC (A1 1.02.013), DGS-1100-06/ME (A1 1.00.B044, 1.02.B072), DGS-1100-10/ME (A1 V1.01.B034), DGS-1100-16/ME (B1 1.00.B015)

2 qbic,
1. Да, по умолчанию все отключено.
2. Все актуальные прошивки здесь: viewtopic.php?f=2&t=92700
Все исправления перечислены на странице коммутатора на нашем сайте: http://dlink.ru/ru/products/1/1957_d.html
3. Попробуйте перенести управляющий интерфейс в отдельный vlan.
4. Выбор критерия балансировки трафика осуществляется практическим путем, исходя из условий реальной сети. Обычно балансировку осуществляют по тому параметру, который чаще всего меняется.
"5 портов агрегированы" - при настройке link aggregation рекомендуется использовать 2, 4 или 8 портов в группе (кратно степени двойки)

2 arche,
Настройка агрегированных портов осуществляется через мастер порт.

Спасибо за ответ.

Александр, под "мастер порт" Вы имеете в виду "первый физ.порт в группе"? Или отметка "мастера" как-то по-другому в группе вычисляется?
Если да, то как его вычислить? Вот у меня аггрегат есть такой:

Кто из них мастер?

И есть ещё такой агрегат:


В настройках других вещей на аггрегированном порту (vlan native, allowed vlan, loopdetect, dhcp-server screen) - нигде не нужно было выискивать "мастера", данные настройки производились на "интерфейсе" "Port-channelN".

Снимите с ручника, плз

_________________
DGS-3100-24TG (A1,A2 3.60.28), DGS-3420-28SC (A2 1.00.024, B1 1.50.018), DES-1210-26/ME/B1A (6.02.019), DGS-3120-24TC (A1 1.02.013), DGS-1100-06/ME (A1 1.00.B044, 1.02.B072), DGS-1100-10/ME (A1 V1.01.B034), DGS-1100-16/ME (B1 1.00.B015)

Я уточню этот вопрос у разработчиков.

Спасибо.

Давайте я приведу работающие настройки с этого свича, касающиеся аггрегата №2:


Вот ошибки при попытке настроить storm-control как на портах-участниках аггрегата (пробовала на всех 3-х из группы 1/0/26 - 1/0/28) :


На самом аггрегате - нет такой опции:

_________________
DGS-3100-24TG (A1,A2 3.60.28), DGS-3420-28SC (A2 1.00.024, B1 1.50.018), DES-1210-26/ME/B1A (6.02.019), DGS-3120-24TC (A1 1.02.013), DGS-1100-06/ME (A1 1.00.B044, 1.02.B072), DGS-1100-10/ME (A1 V1.01.B034), DGS-1100-16/ME (B1 1.00.B015)

2 arche, разработчики сообщили, что на данной линейке коммутаторов нет возможности настроить некоторые функции для агрегированной группы, в том числе storm-control и Port Security. Таков текущий дизайн.

1) Состояние стековых портов можно проверять только через Веб-интерфейс?
"show stack" показывает только переход из Duplex_Ring в Chain_Ring.
В CLI можно понять, из-за падения какого порта это произошло?


2) Если LBD заблокировал порты, разблокировка может быть выполнена автоматически по таймауту?
В веб-интерфейсе в L2 Features => Loopback Detection в списке портов для заблокированных в столбце Time Left (sec) всегда пишется Infinite.
Приходится делать сброс вручную:


3) После перезагрузки время на коммутаторе не сохраняется, сбрасывается в 2000-01-01.
Это аппаратный дефект, или проблема прошивки, или что?


Версия DGS-1510-52X:
- PROM = 1.00.012
- Runtime = 1.30.B022
- Hardware = A1

1. Смотрите log
2. errdisable recovery cause loopback-detect [interval SECONDS]
3. Настраивайте SNTP

Настроил, но это (а) не совсем ответ на мой вопрос и (б) при старте коммутатора записи в логе всё равно будут иметь кривое время до тех пор, пока он не получит от NTP-сервера правильное.

Поэтому всё-таки хотелось бы понять - это аппаратный брак конкретного устройства? или особенность всей серии? или программная ошибка?
Если программная, то запланирован ли выход исправления?

Благодарю за помощь!))

Это не брак и не баг, это поведение коммутаторов - после перезагрузки или выключения питания время сбрасывается.

Почему сразу брак или ошибка? Это особенность вообще большинства свичей (не только D-Link). Ведь свич - это не комп, нет у него таймера с автономным питанием, поэтому время должно устанавливаться при каждом запуске. Именно для этого и реализован SNTP. Это проблема? %) Настраивайте свой NTP на более быстрый отклик.
