День Добрый !
Возникла проблема при раздаче услуги ИП ТВ
У нас на сети чуть больше 300 DES-3200-52
последнее время выявилась проблема в их работе - замирание картинки

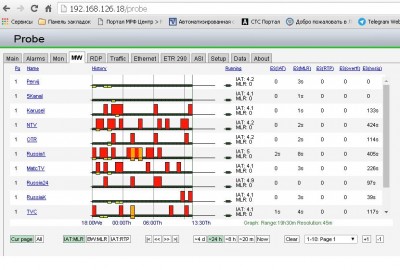

поставили прибор Bridge Technologies - получили подтверждение наличия проблемы
происходит произвольная отписка от запрошенных групп
Подскажите кто знает куда копать ?
о железке
Device Type : DES-3200-52 Fast Ethernet Switch
MAC Address : 28-10-7B-68-C1-00
IP Address : 172.26.92.235 (Manual)
VLAN Name : MGMT
Subnet Mask : 255.255.254.0
Default Gateway : 172.26.93.254
Boot PROM Version : Build 4.00.001
Firmware Version : Build 4.46.B006
Hardware Version : C1
Serial Number : R3931C2000710

идет дегродация услуг

Сформулируйте точнее что происходит.
show igmp_s groups
show igmp_s forw
что говорит во момент проблемы?

Отловить проблему и посмотреть что именно в этот момент происходит сложно
проблема не постоянная во времени
единственно до чего сейчас докопался это то что если прописать группу статически то по этой группу проблема исчезает.
Скорее всего что теряются репорты

show igmp_snooping group vlanid 90 225.77.225.101


Source/Group : NULL/225.77.225.101
VLAN Name/VID : MCAST/90
Member Ports : 47
Router Ports : 52
UP Time : 105499
Expiry Time : 229
Filter Mode : EXCLUDE

Total Entries: 1

show igmp_snooping forwarding vlanid 90


VLAN Name : MCAST
Source IP : *
Multicast Group : 225.33.53.67
Port Member : 9,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.101
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.102
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.103
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.104
Port Member : 4,10,47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.105
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.106
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.107
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.108
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.109
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.110
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.111
Port Member : 20,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.112
Port Member : 4,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.115
Port Member : 25,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.117
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 225.77.225.119
Port Member : 47,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 233.3.1.137
Port Member : 14,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 233.3.2.8
Port Member : 24,52

VLAN Name : MCAST
Source IP : *
Multicast Group : 233.3.2.16
Port Member : 19,52

Total Entries : 19

Анализатор ставил на вышестоящий коммутатор концентрации , на нем провалов в трафике нет
все те же самые группы проверялись
show igmp_snooping host ports 47

VLANID Group Port Host
------- --------------- --- ---------------
90 225.77.225.101 47 10.224.3.137
90 225.77.225.101 47 255.255.255.255
90 225.77.225.102 47 10.224.3.137
90 225.77.225.102 47 255.255.255.255
90 225.77.225.103 47 10.224.3.137
90 225.77.225.104 47 10.224.3.137
90 225.77.225.105 47 10.224.3.137
90 225.77.225.105 47 255.255.255.255
90 225.77.225.106 47 10.224.3.137
90 225.77.225.107 47 10.224.3.137
90 225.77.225.108 47 10.224.3.137
90 225.77.225.109 47 10.224.3.137
90 225.77.225.110 47 10.224.3.137
90 225.77.225.117 47 10.224.3.137
90 225.77.225.119 47 10.224.3.137

Total Entries : 15


еще замечено что на моделях DES-3200-28
Hardware Version : C1
такой проблемы не наблюдается

Надо смотреть show igmp_snooping group и смотреть таймеры.

Вот одна из проблемных групп

D-52-235:admin#show igmp_snooping group vlanid 90 225.77.225.104
Command: show igmp_snooping group vlanid 90 225.77.225.104


Source/Group : NULL/225.77.225.104
VLAN Name/VID : MCAST/90
Member Ports : 47
Router Ports : 52
UP Time : 2393
Expiry Time : 210
Filter Mode : EXCLUDE

Total Entries: 1

А вот эта группа прописана статически

Command: show igmp_snooping group vlanid 90 225.77.225.101


Source/Group : NULL/225.77.225.101
VLAN Name/VID : MCAST/90
Member Ports : 4,11,47
Router Ports : 52
UP Time : 169426
Expiry Time : 240
Filter Mode : EXCLUDE

Total Entries: 1



Параметры - стандартные , практически как и на всех других коммутаторах доступа
Command: show igmp_snooping vlanid 90

IGMP Snooping Global State : Enabled
Data Driven Learning Max Entries : 128

VLAN Name : MCAST
Query Interval : 125
Max Response Time : 10
Robustness Value : 2
Last Member Query Interval : 5
Querier State : Disabled
Querier Role : Non-Querier
Querier IP : 10.225.160.1
Querier Expiry Time : 238 secs
State : Enabled
Fast Leave : Enabled
Rate Limit : No Limitation
Report Suppression : Disabled
Proxy Reporting : Disabled
Proxy Reporting Source IP : 0.0.0.0
Version : 2
Data Driven Learning State : Disabled
Data Driven Learning Aged Out : Disabled
Data Driven Group Expiry Time : 260

Total Entries: 1

В момент проблемы у неё Uptime Не сбрасывается?

Судя по разнице в показаниях счетчика - да
вот две группы подписные на прибор

D-52-235:admin#show igmp_snooping group vlanid 90 225.77.225.110
Command: show igmp_snooping group vlanid 90 225.77.225.110


Source/Group : NULL/225.77.225.110
VLAN Name/VID : MCAST/90
Member Ports : 47
Router Ports : 52
UP Time : 3695
Expiry Time : 223
Filter Mode : EXCLUDE

Total Entries: 1



D-52-235:admin#show igmp_snooping group vlanid 90 225.77.225.104
Command: show igmp_snooping group vlanid 90 225.77.225.104


Source/Group : NULL/225.77.225.104
VLAN Name/VID : MCAST/90
Member Ports : 47
Router Ports : 52
UP Time : 9183
Expiry Time : 195
Filter Mode : EXCLUDE

Total Entries: 1

Больше чем уверен что если я их пропишу статически то провалов не будет
проверил на трех группах

Command: show igmp_snooping static_group

VLAN ID/Name IP Address Static Member Ports
------------------------------------- --------------- ----------------------
90 /MCAST 225.77.225.101 47
90 /MCAST 225.77.225.102 47
90 /MCAST 225.77.225.105 47

Total Entries : 3

D-52-235:admin#show igmp_snooping group vlanid 90 225.77.225.101
Command: show igmp_snooping group vlanid 90 225.77.225.101


Source/Group : NULL/225.77.225.101
VLAN Name/VID : MCAST/90
Member Ports : 4,47
Router Ports : 52
UP Time : 176401
Expiry Time : 259
Filter Mode : EXCLUDE

Total Entries: 1



D-52-235:admin#show igmp_snooping group vlanid 90 225.77.225.102
Command: show igmp_snooping group vlanid 90 225.77.225.102


Source/Group : NULL/225.77.225.102
VLAN Name/VID : MCAST/90
Member Ports : 20,47
Router Ports : 52
UP Time : 95854
Expiry Time : 220
Filter Mode : EXCLUDE

Total Entries: 1



D-52-235:admin#show igmp_snooping group vlanid 90 225.77.225.105
Command: show igmp_snooping group vlanid 90 225.77.225.105


Source/Group : NULL/225.77.225.105
VLAN Name/VID : MCAST/90
Member Ports : 4,47
Router Ports : 52
UP Time : 177918
Expiry Time : 241
Filter Mode : EXCLUDE

Total Entries: 1

прописывал статику в разное время по этому показания разные
но самое главное они радикально отличаются от тех что без статики

Тогда надо смотреть снифером. Возможно что-то флудит в cpu свича и он пропускает igmp пакеты. У меня так было из-за llnmr ipv6

а как удалось подавить этот протокол ?

create access_profile profile_id 2 ip destination_ip_mask 255.255.255.255
config access_profile profile_id 2 add access_id 1 ip destination_ip 224.0.0.252 port 1 deny

Спасибо посмотрим что снифер наковыряет
больше всего смущает то что на аналогичных DES-3200-32 C1
подобной проблемы нет , возможно на это влияет кол-во портов и клиентов на них
тут наверное только экспериментально можно это выяснить

У Нас была проблема была такого характера на 1210-/МЕ
Проблема включением igmp_snooping forward_mcrouter_only (enable)
и уменьшили хранение отписанных групп
config igmp_snooping data_driven_learning max_learned_entry 1

Проверьте проблему, у нас проблема выявлялась когда 2 абонента смотрели один и тот же канал, и у одного из абонентов зависало.

Да на 1210-/МЕ мы так и настраиваем
там если совсем не много клиентов он тянет без igmp_snooping forward_mcrouter_only
show igmp_snooping vlanid 90
Command: show igmp_snooping vlanid 90


IGMP Snooping Global State : Enable
Max Learned Entry Value : 256
Forward Router Only : Enable

VLAN Name : MCAST
Query Interval : 125
Max Response Time : 10
Robustness Value : 2
Last Member Query Interval : 5
Querier State : Disable
Querier Role : Non-Querier
Querier IP : 10.225.32.1
Querier Expiry Time : 0
State : Enable
Fast Leave : Enable
Report Suppression : Disable
Version : 2
Data Driven Learning Aged Out : Disable
Data Driven Learning State : Disable


Total Entries : 1

а как переходит за 4, 5 клиентов начинаются проблемы
тут немного по другому все выглядит
чаще всего наибольшее кол-во ошибок начинается в ЧНН
рядом стоят другие КД и те-же длинки и qsw и проблемы если и бывают то чаще всего из-за физики у клиента

Depadm,
Не подскажете Нам в чем может быть причина, по нашей теме: viewtopic.php?f=2&t=173374

Data Driven Learning State : Disabled
Data Driven Learning Aged Out : Enabled
Вот так изменяли на пути к доступу по агрегаторам, тоже одно из решений было по поводу зависаний.

На самом доступе тоже самое сделали
