К PKMB надо PS/2-клавиатуру подключать. +5 и общий тестером за 2 тыка находятся, а data и clk максимум со второй попытки правильно будут подключены. Выводы для подключения мыши могут немного попутать, но за 10 минут можно разобраться, что к чему.

ага!

можно сюда заглянуть
https://www.manualslib.com/manual/25805 ... =13#manual

там есть такое
PKMB1 PS/2 Keyboard & Mouse Connector (2x4 Header 2.54mm )

мамка, похоже, родня вашей. можно мануал и на вашу поискать.

_________________
6 x DFL-210, 2 x DFL-800. Для DFL-210/260/800/860 лучшая прошивка 2.27.08.03 (for WW). СКАЧАТЬ.
Совет: Не используйте в IP- и Routing-правилах сочетание any/all-nets нигде, кроме временных правил. Иначе возможны бреши в безопасности и несрабатывание последующих правил.

Ланнер он и в Африке Ланнер!
Такая же гребёнка и на DFL-1600/1660/2500/2560. Только на xx60 можно просто USB-клавиатурой обойтись - порты изначально распаяны.

Через плату USB-PCi не получилось - попробовал ее на обычном компе - и действительно в биос через нее не войти, плата начинает работать только при начальной загрузке ОС.
Получается что только через ps/2 можно зайти в биос, распаял переходник к разъему PKMB1 (вроде по названию похоже на port keyboard mother board) клавиатура питание получает (при включении моргает все 3 индикатора), но по факту не работает, уже думал сделать переходник com- ps/2 как тут http://4pda.ru/forum/lofiversion/index.php?t16583.html но что-то мне подсказывает, что будет как с USB - работа только в ОС.

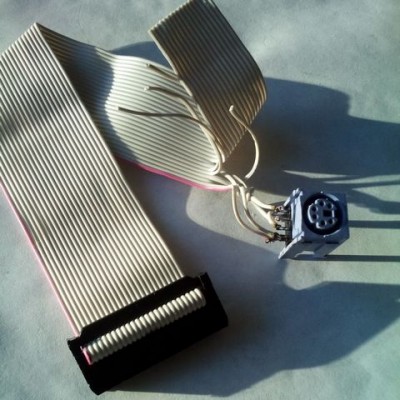

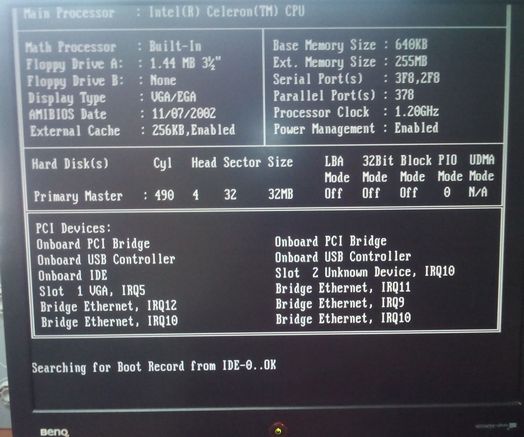

Распаял ps/2 по картинке от YuriAM (большое спасибо за наводку) https://www.manualslib.com/manual/25805 ... =13#manual - и ура! клава заработала, зашел в биос, поднастроил, но с компакт-флэш почему-то не грузится, разбираюсь в чем проблема, пока понять не могу - он ее видит, но на этом все виснет - загрузки нет. Флшку монтировал в линуксе, она живая файлы есть и они скопировались без проблем, в чем может быть дело?

Разобрались - оказывается с видеокартой OC не грузится, вытащили ее и все заработало, всем спасибо за помощь!
апдейт - может и с видеокартой работало, просто мы с ней не проверяли - решили если на экране ничего не меняется, значит не работает, а скорее всего так и должно быть, в другую консоль то мы не пробовали войти.

Ув , топик стартер , а нет у вас возможности сделать копию вашей CF карты ?
при помощи никсовой утилиты DD и просто скопировать файлы .

собираем коллекцию всех образов и файлов

_________________
Своим вопросом Вы загоняете меня в ГУГЛ.....
DFL-210 -архив образов
Меня можно найти в боте Телеграмма @MyKingdombot когда РКН перестанет заниматься ерундой :-)
Готовыe платить - пишите
Прикуплю неисправные девайсы ради корпусов ....-> в личку

Володь, ты немного не правильно выразился.

Линейка DFL - это весьма качественные железки. Но, все же и у них бывают слабые места.
В случае с DFL - это флешка. Если флешка умирает - то в руках получаем труп, стоимость ремонта которого - несколько сотен долларов.
В большинстве случаев дальнейший путь - в помойку, потому что дорого.
А дело ведь только всего лишь в умершей флешке industrial, которая стоит всего 10$.
Для восстановления работоспособности железки нужен ее побайтный или посекторный образ, и файл лицензии, привязанный к конкретной железке.

Так вот мы собираем коллекцию образов (без файла лицензии) разных моделей DFL'лек на случай внезапной смерти оных. Как говорится "для себя и для потомков".
Дело добровольное. Но раз уж Вы вскрыли железку, то было бы разумно воспользоваться моментом и сделать посекторный/побайтный образ.
Спасибо.

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...

не нужен побайтный , там самое ценное загрузчик , который у всех одинаковый . а файлы можно подкинуть любым способом.
В общем если ТС откликнется - то буду признателен.

_________________
Своим вопросом Вы загоняете меня в ГУГЛ.....
DFL-210 -архив образов
Меня можно найти в боте Телеграмма @MyKingdombot когда РКН перестанет заниматься ерундой :-)
Готовыe платить - пишите
Прикуплю неисправные девайсы ради корпусов ....-> в личку

образ dd-шкой мы сняли, куда залить?
https://yadi.sk/d/Il6T7pSe33amcu

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...

не дает зайти - Ваше подключение не защищено Злоумышленники могут пытаться похитить ваши данные с сайта cloud.mtrx.net.ru (например, пароли, сообщения или номера банковских карт).
залил на яндекс диск

Все там нормально, просто доступ по https с подтверждением сертификата.

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...

я переложил
