Доброго дня, подскажите пожалуйста, какая распиновка должна быть у консольного провода для коммутатора Dlink xStack DES-3200-18-C1. Консольный порт в нем под RJ45, при стандартной распиновке не отзывается. Заранее благодарю.

Картинку распиновки прикладываю.
При подключении через терминал учтите настройки COM порта:
•9600 baud
•no parity
•8 data bits
•1 stop bit

Ком порта нету, в коммутаторе консольный порт под RJ45

Имеется в виду настройка COM порта со стороны ПК.

В пк у нас тоже туго с ком портами, ком обязательно? Просто по RJ45 не подключить?
За вышеизложенную информацию большое спасибо.

Обычно в качестве COM порта используется USB.

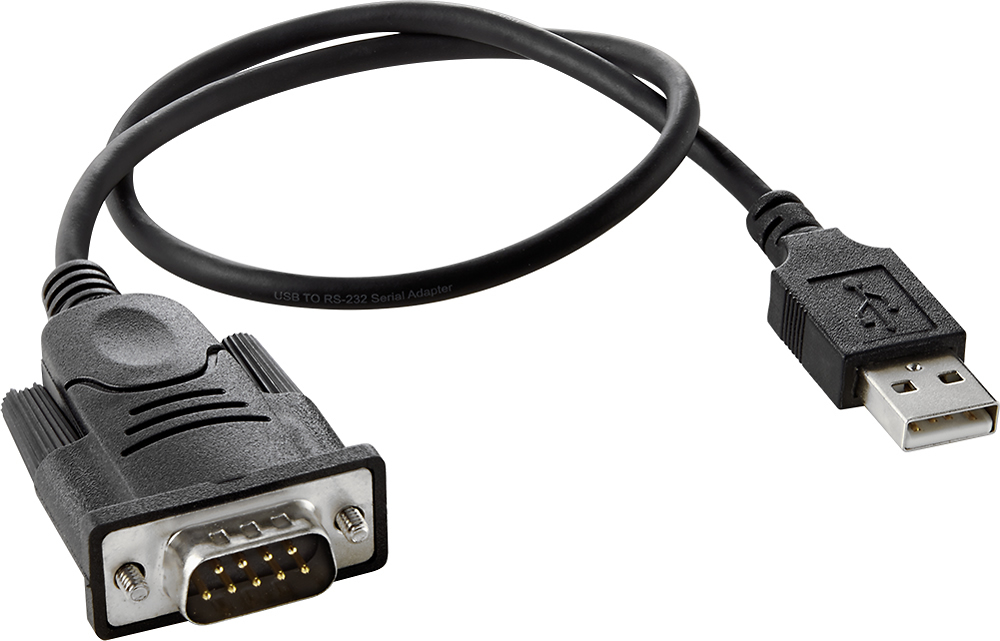

Воспользуйтесь переходником USB-to-COM.

Если вы подключаетесь к последовательному порту DB9, соответствующие соединения должны быть следующими:
Контакт 4 RJ45 (TX) к контакту 2 DB9 (RX)
Контакт 5 RJ45 (RX) к контакту 3 DB9 (TX)
Контакт 3 RJ45 (заземление) к контакту 5 DB9 (заземление)
Block Blast

Dobrого дня! Для консольного порта Dlink xStack DES-3200-18-C1 используйте следующую распиновку RJ45:

1 - не используется
2 - TX (передача)
3 - RX (прием)
4 - не используется
5 - не используется
6 - не используется
7 - GND (земля)
8 - не используется
papa's scooperia
Убедитесь, что используете кроссированный кабель для подключения.
