Добрый день! Прошу помощи, в настройке Vlan DGS 1100-M16, не пойму механизм работы..... Настроил по инструкции... но vlan друг друга видят

Как вам необходимо настроить коммутатор?
Трафик между vlan и не должен передаваться, это L2 коммутатор.

В том о и дело что не должен

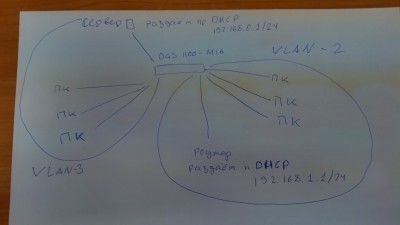

Извините за качество от руки набросал)) Суть такая, 2-8 порты vlan3, с 9-16 vlan2 1й порт транк. Дело в том что ПК 3 vlan забирают адреса и с сервера и с роутера, соответственно постоянные сбой по сети... Это временная схема, в будущем хочу поднять Vlan на роутере отбросив сервер, но пока так должно быть

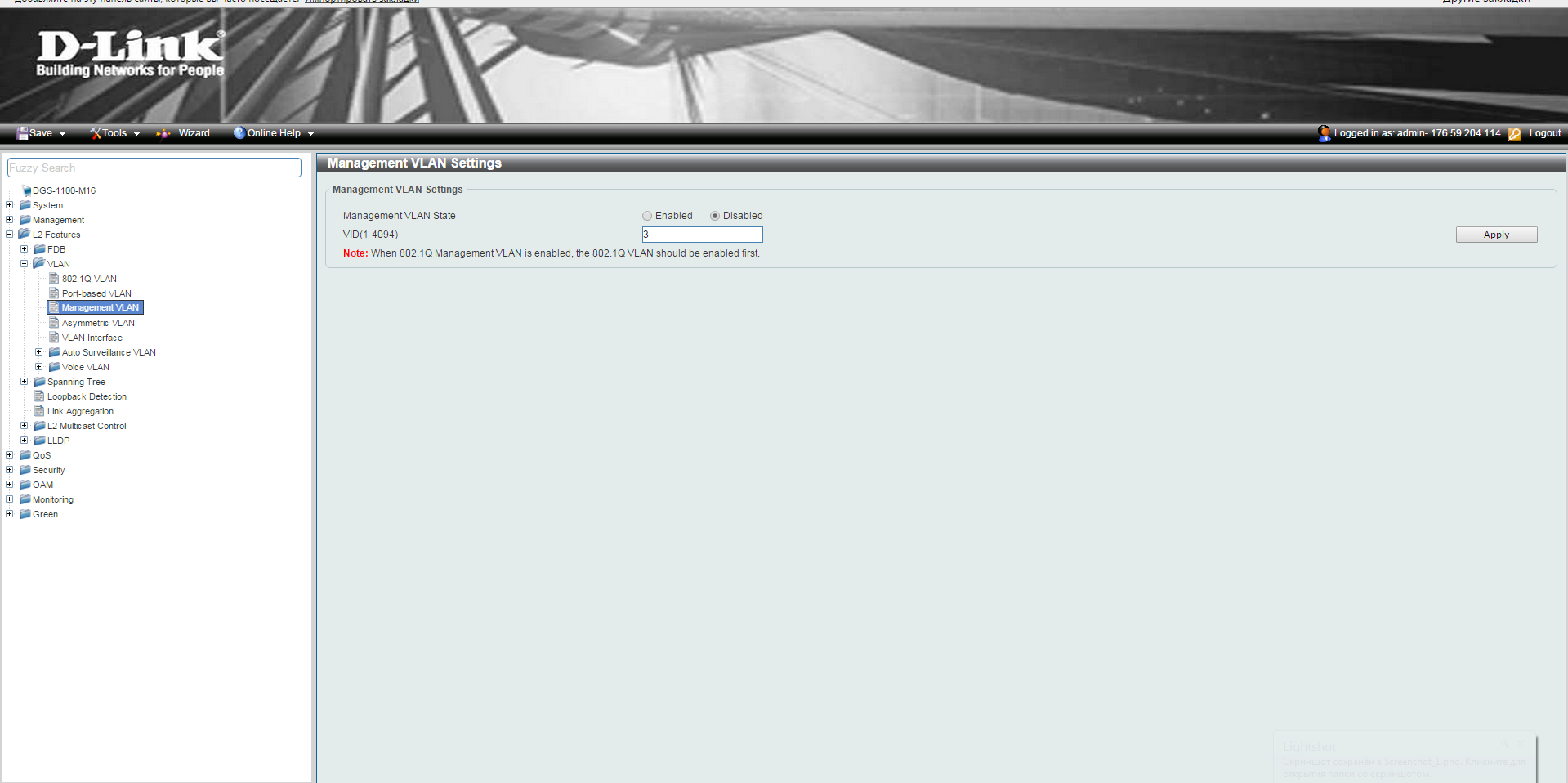

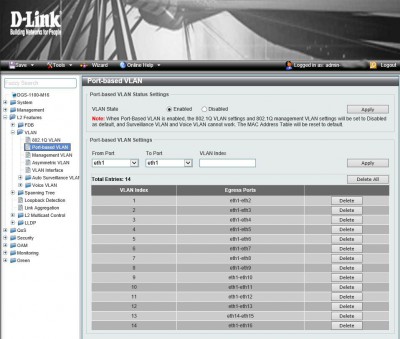

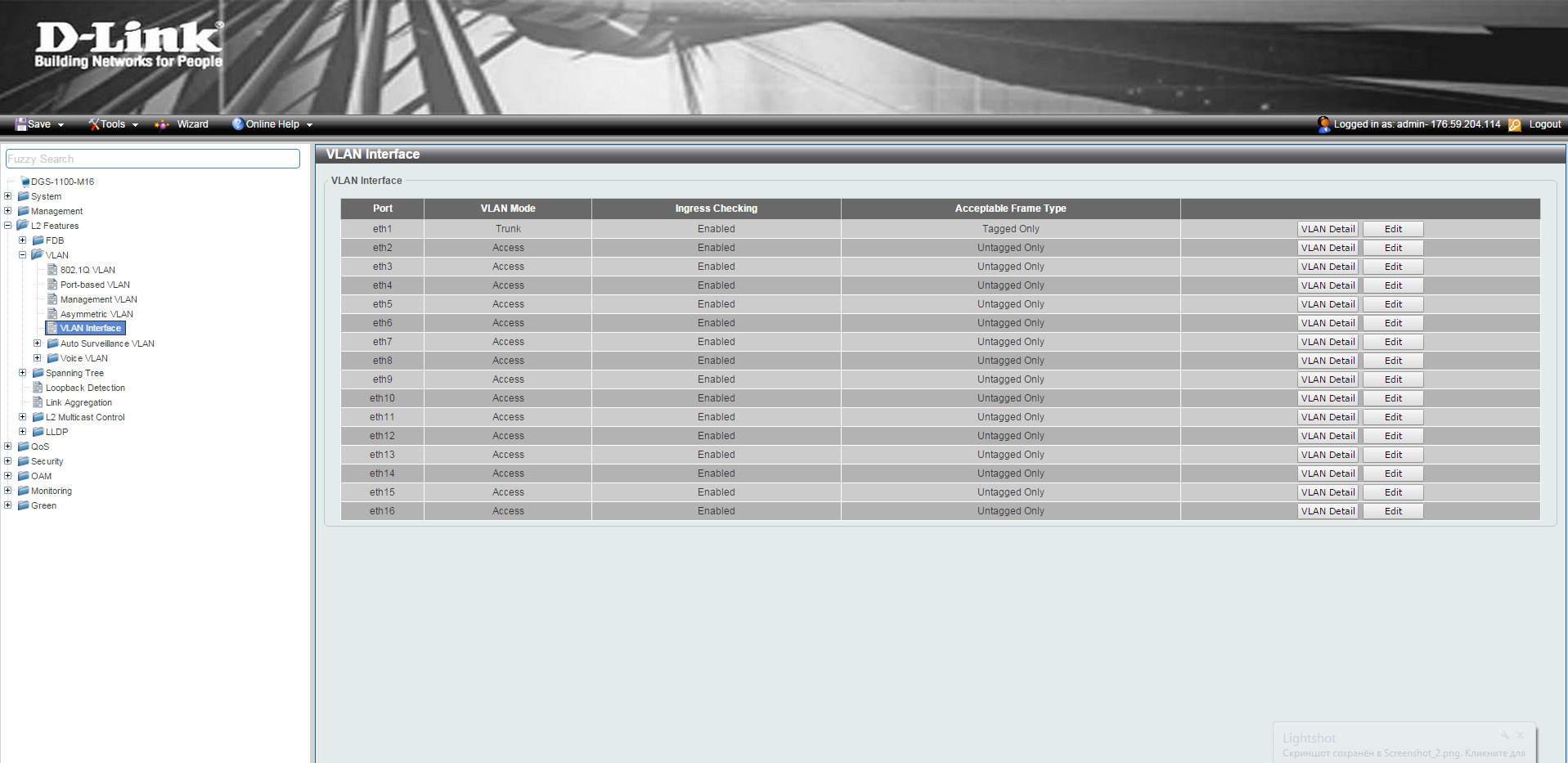

zadiri, у Вас все-все порты также во vlan1, судя по скрину номер два.
Кстати, что это за модель свича, можно ссылку на ресурсы d-link-а с описанием этой модели? http://dlink.ru/ru/products/1/1941.html - оно?

_________________
DGS-3100-24TG (A1,A2 3.60.28), DGS-3420-28SC (A2 1.00.024, B1 1.50.018), DES-1210-26/ME/B1A (6.02.019), DGS-3120-24TC (A1 1.02.013), DGS-1100-06/ME (A1 1.00.B044, 1.02.B072), DGS-1100-10/ME (A1 V1.01.B034), DGS-1100-16/ME (B1 1.00.B015)

Да это он!

Довелось настраивать cisco small business, так там все понятно.... Тут вроде все очевидно, но не догнал.....

Используйте 802.1Q, а не port-base

Попробую)

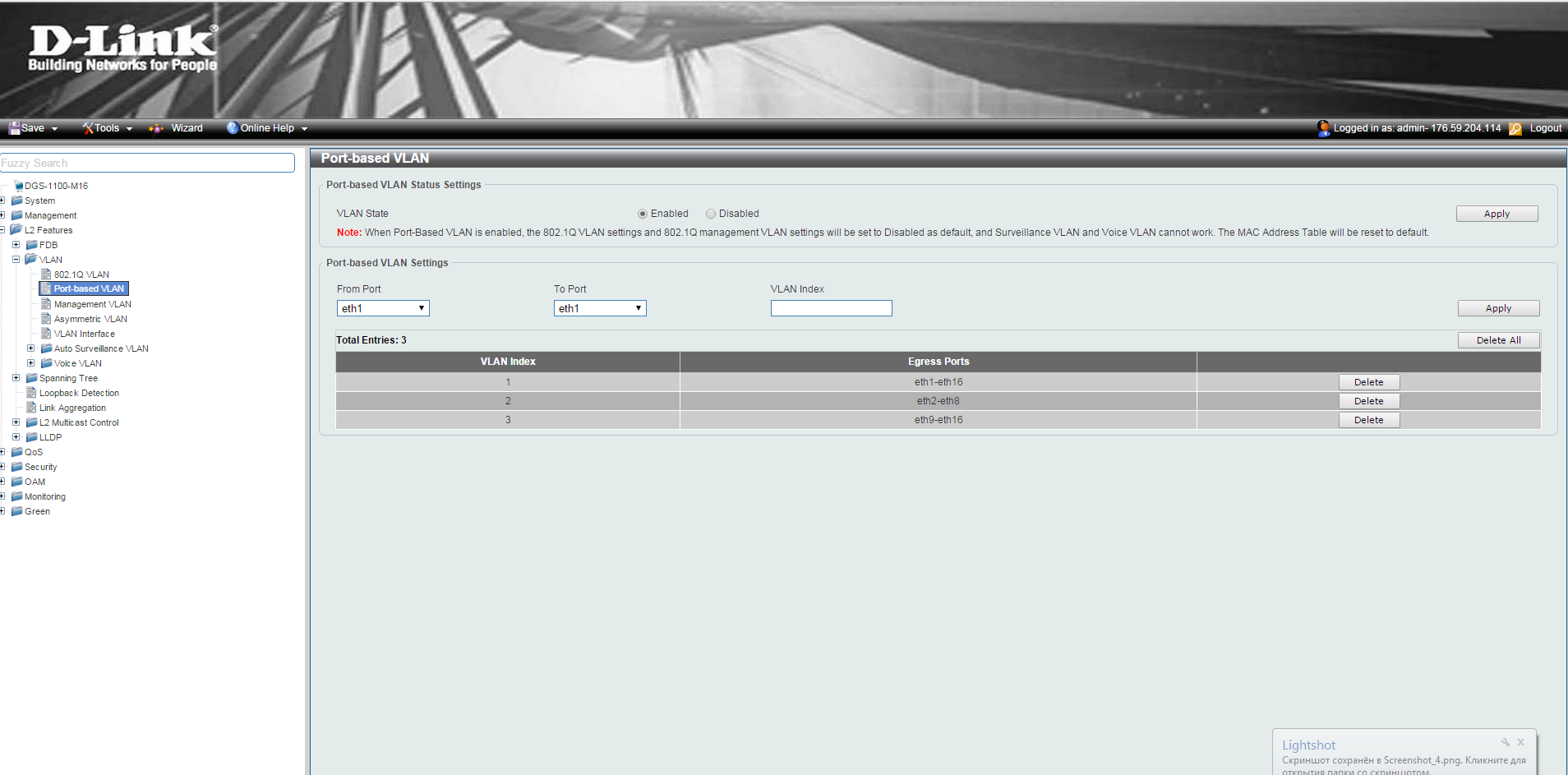

Не работает Port-based VLAN Status Settings, порты не изолируются или я что-то делаю не так?

А при чем тут Port-based VLAN и изоляция портов?

На DES-1100 именно так производилась изоляция портов друг от друга.

Обновите прошивку. Для изоляции портов используйте функционал Traffic Segmentation.

Прошивку где скачать не нашел, сейчас установлена Ver 1.00.R004.

У Вас ME коммутатор из первой партии, с завода эти модели шли с web интерфейсом, но по факту интерфейс управления - командная строка. При обновлении на актуальную прошивку web интерфейса не будет.
Прошивку можно скачать в теме: viewtopic.php?f=2&t=92700
Вам нужна версия для DGS-1100 ME Series rev.B1 v1.00.B016.
