Приветствую всех!
Нужна помощь в построении кольца из трех свитчей.
Свитчи находятся в разных зданиях. Сейчас подключены все последовательно, с одним в центре. Нужно обеспечить отказоустойчивость, на случай если выйдет один из строя (или питание отключат), то остальные два продолжали работать.

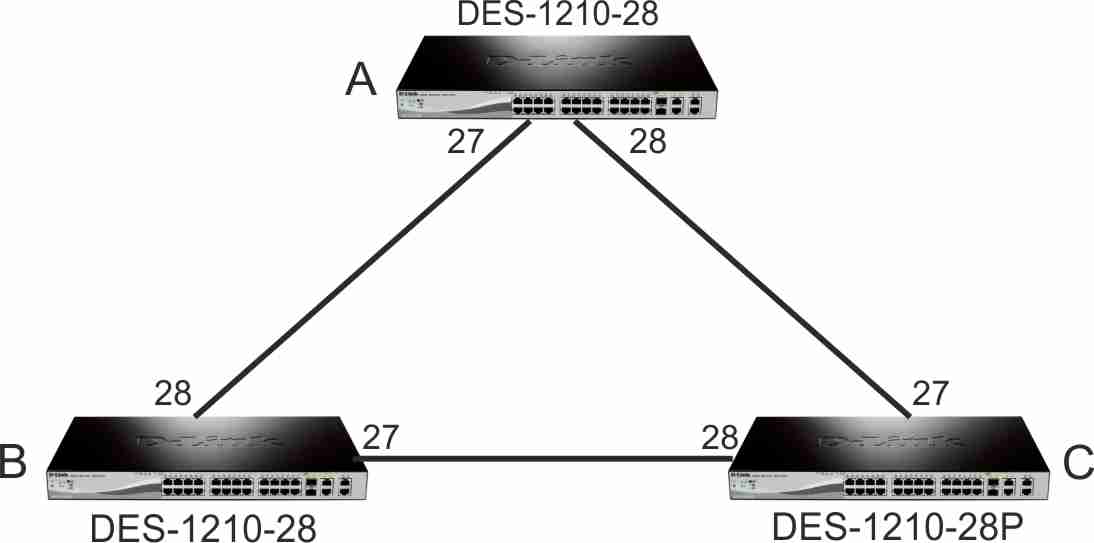

Хочу сделать по такой схеме:

На эксперименты нет возможности, т.к. все свитчи в работе и круглые сутки. Поэтому, нужно чтобы было с минимальными простоями «один раз и наверняка».
С кольцами из свитчей сталкиваюсь впервые, поэтому подскажите пожалуйста, как правильно сделать?
Я так понимаю, что на DES-1210 оптимально использовать RSTP- кольцо?

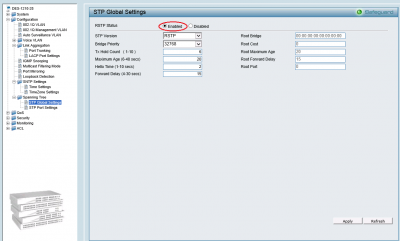

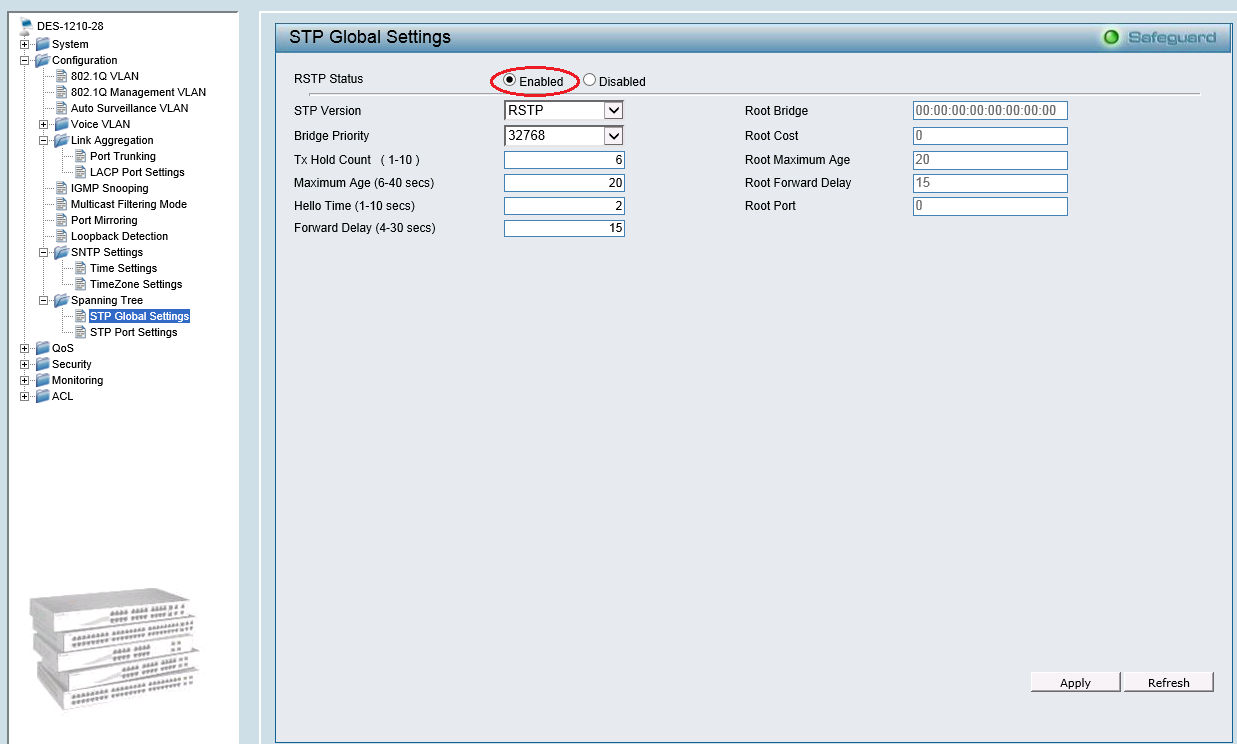

Достаточно будет только активировать опцию «RSTP Status: Enabled», или нужно что-то дополнительно настраивать?

Ещё на портах включите, которыми свичи соединяются друг с другом

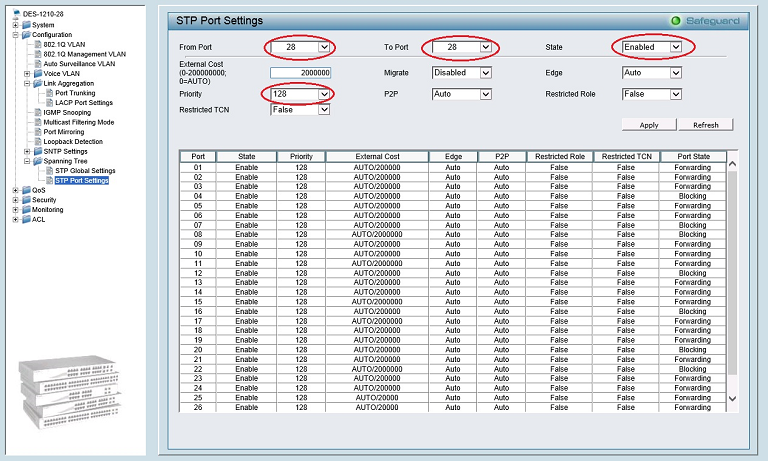

То есть, достаточно в Configuration/Spanning Tree/STP Port Settings – выбрать и активировать порт, так?

Priority = 128 везде на всех свитчах?

А ревизия коммутатора у вас какая? Если B2, то на ней STP не работает. Разработчики уже фик знает сколько времени безуспешно бьются над этой проблемой.Почитайте соседнюю тему viewtopic.php?f=2&t=153885 (сороковые страницы)

_________________
Народ и партия - едины!

Спасибо за ссылку, но соседняя ветка относится только к ревизии B2, а у меня A1.
Boot Version 1.00.002
Firmware Version 2.02.002
Protocol Version 2.001.004
Hardware Version A1

у DES-1210-28 так же проблема с производительностью. при загрузке процессора близкой к 100% перестает корректно обрабатывать пакеты. при 100% загрузке может совсем колом встать.

Вообщем получается, что «овчинка выделки не стоит», раз так много различных проблем с DES-1210-28. Тогда наверное, оставлю все как есть (т.е. без кольца). А на перспективу, возьмем более новые и производительные коммутаторы.
Всем спасибо.

DeltaX
На свои коммутаторы ставьте прошивку R5.10 отсюда - viewtopic.php?f=2&t=92700 (почитайте внимательно первое сообщение темы)
выносите управление в отдельный vlan и настраивайте RSTP - я сомневаюсь, что у вас там такие дикие нагрузки и вы будете использовать весь софтовый функционал коммутатора, чтобы загнать ему cpu в полку - поэтому все должно у вас работать хорошо.

На счет прошивки R5.10 – я так понимаю, что она идет для серии ME? А у меня обычный коммутатор не ME. Или прошивка универсальная?
На счет выноса управления в отдельный vlan, для чего нужно, только для безопасности? Нельзя просто обойтись один vlan’ом на все про все? Мне нужно гонять только единственную сеть между коммутаторами.
На счет «дикой нагрузки» вы правы, тут в среднем будет по магистрале ходить не более 300Мбит!
Еще один момент, третий коммутатор который 1210-28P у него оказывается:
Hardware Version B1
Boot Version 1.00.011
Firmware Version 3.11.001
Protocol Version 2.001.004
Тут как быть? Требуется ли обновление или замена прошивки?

Подскажите, правильно ли я делаю, не считая обновления прошивок?

На корневом коммутаторе А:

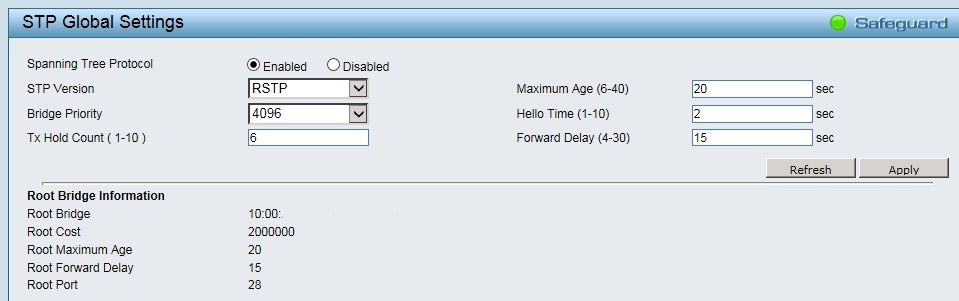

1. STP Global Settings

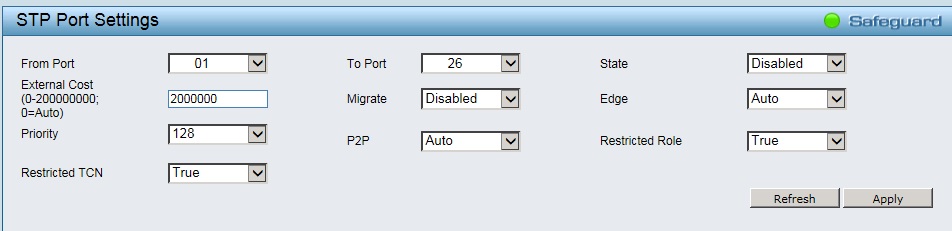

2.STP Port Settings

Клиентские порты с 1-26

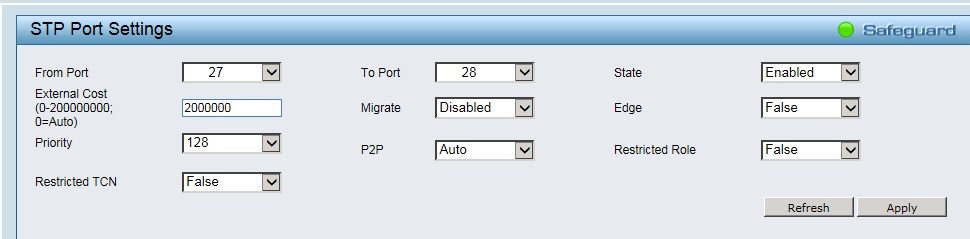

Транковые порты 27-28


B и C коммутаторы:
Тоже самое как и на корневом (А) – коммутаторе, но только меняю Bridge Priority
на B – ставлю 8192
на С – ставлю 16384

Да. Единственное, я бы на абонентские порты поставил EDGE - True, P2P - False, а на магистральные, соответственно, наоборот.

_________________
Народ и партия - едины!

Спасибо, так и сделаю!

Вам можно обновляться до 5.10.
Подробнее - тут viewtopic.php?f=2&t=153010
