 Заголовок сообщения: чужой vlan через des-1210-52
СообщениеДобавлено: Пн июн 24, 2013 12:35
Не в сети

Зарегистрирован: Пн июн 24, 2013 12:14
Сообщений: 5
Доброго времени суток!
Есть wi-fi сеть с несколькими ssid. У каждого из них свои права доступа. Шлюз - kerio control в нем же создано несколько vlan. Wi-fi собран при помощи оборудования Unifi. В настройках Unifi каждому ssid присваивается свой vid. По этим vid kerio раздает адреса из различных диапазонов dhcp.
Так вот. Если соединить шлюз и точки доступа через неуправляемы коммутатор - всё работает как надо.
Если подключить через des-1210-52 (другого 48 портового в наличии нет :)), то клиенты перестают получать ip-адреса.
Подскажите как настроить сей девайс, чтобы он пропускал чужие vlan-ы.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Пн июн 24, 2013 12:38
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт янв 18, 2011 13:29
Сообщений: 8999
На коммутаторе нет функционала vlan trunk, вам нужно создать вручную указанные vlan и прописать их с тегом на соответствующих портах.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Пн июн 24, 2013 19:18
Не в сети

Зарегистрирован: Пн июн 24, 2013 12:14
Сообщений: 5
Проблема в том, что через ОДИН порт должно ходить несколько vlan-ов. :(


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Вт июн 25, 2013 08:22
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт янв 18, 2011 13:29
Сообщений: 8999
В чем проблема настроить vlan с тегом?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Пт июн 28, 2013 15:12
Не в сети

Зарегистрирован: Пт июн 28, 2013 09:42
Сообщений: 7
Вот у меня вопрос, если взять DES-1210-08, поключить к нему ADSL модем с DHCP и сеть, в которой присутствуют как внутренние компьютеры, так и гостевые wifi через DWL-3200AP. И с помощью тэга VLAN, который дают DWL-3200AP смогу я сделать так, чтобы у у гостей был доступ в инет, но они не видели внутреннюю сеть?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Сб июн 29, 2013 09:46
Не в сети

Зарегистрирован: Пн июн 24, 2013 12:14
Сообщений: 5
Пока у меня ничего не получается. Пробовал создавать vlan-ы с теми же vid, что и на точке доступа, перебирал tag/untag... Трафик так и не идёт. :(


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Вс июн 30, 2013 11:00
Не в сети

Зарегистрирован: Пн июн 24, 2013 12:14
Сообщений: 5

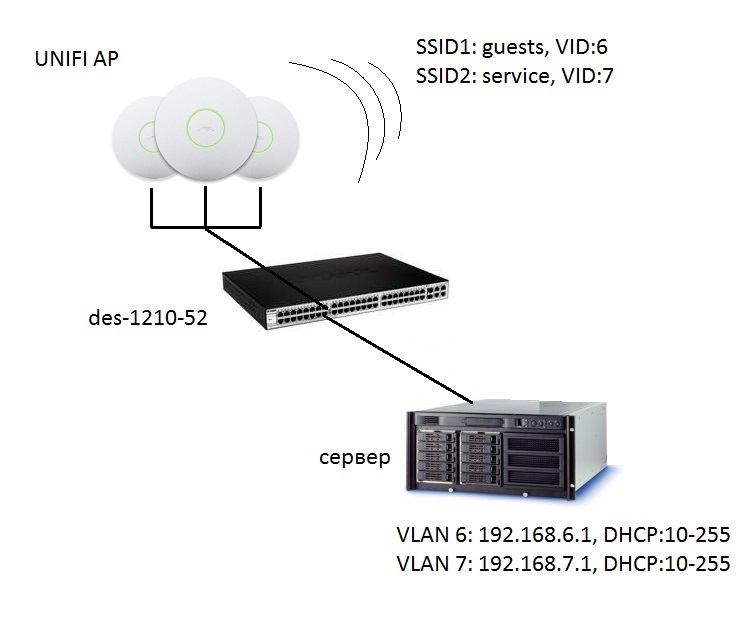

Специалисты, я всё ещё надеюсь на вашу помощь в настройке. Ибо эта умная железяка не может не мочь выполнять функции ненастраиваемого свича. Прилагаю схему для пущей наглядности того, что у нас есть.


Вложения:
Комментарий к файлу: схема
wi-fi_sys.jpg [ 62.17 KiB | Просмотров: 2947 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Вс июн 30, 2013 19:25
Не в сети

Зарегистрирован: Чт авг 26, 2010 16:34
Сообщений: 514
Откуда: North KZ south Kokchetav
Если с Юнифи пакетики уже с тегами прилетают, то сделать тупо два влана и прописать тегированными на соот-ие порты


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Пн июл 01, 2013 08:59
Не в сети

Зарегистрирован: Пн июн 24, 2013 12:14
Сообщений: 5
Gonarh, спасибо! Заработало.
Я нуб в этом деле и создавал вланы добавляя в них только порт в который UNIFI приходит. Конечно же ещё нужно добавлять в них порт сервера.

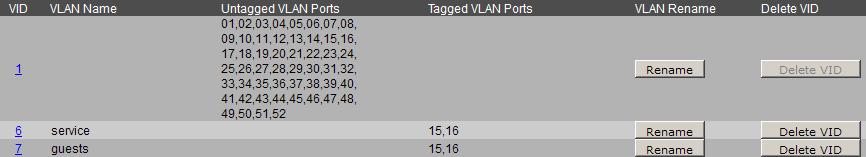

Вобщем, может кому пригодится. Должно выглядеть вот так:
Вложение:
vlan_settings.JPG [ 18.77 KiB | Просмотров: 2929 ]

где VID совпадает с VID от UNIFI, а порты соответствуют AP и серверу.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: чужой vlan через des-1210-52
СообщениеДобавлено: Пн июл 01, 2013 10:03
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт янв 18, 2011 13:29
Сообщений: 8999
Artem Kolpakov писал(а):
вам нужно создать вручную указанные vlan и прописать их с тегом на соответствующих портах.


Gonarh писал(а):
сделать тупо два влана и прописать тегированными на соот-ие порты


И хоть я не вижу разницы в этих двух постах, рад, что в итоге советы были услышаны и поняты.
