Здравствуйте!
Цель: Ограничение скорости передачи данных любым клиентам до 256 кбит/с при отправке данных на коммутаторе DES-3028.
D-Link DES-3028 (перепрошит до Firmware Version Build 2.00.B27). В порт №1 подключаю любой исправный хаб, а к хабу компьютеры.

В разделе ACL создал такие настройки:

================================================================================
Profile ID: 1 Type: Ethernet Frame Filter
================================================================================
Masks Option
Source MAC Destination MAC Ethernet
----------------- ----------------- --------
00-00-00-00-00-00 00-00-00-00-00-00

--------------------------------------------------------------------------------
Access ID : 1
Ports : 1
Mode : Permit RX_Rate 256k bps


теперь все клиенты ничего не могут отправить, очень всё медленно отправляется, где-то 1-2 байта в секунду, хотя я хотел 256 кбит/с на отправку файлов.

Я где-то не так настроил? Подскажите, пожалуйста.

включите flow control на порту

Включён, не помогает. Может перезагрузка коммутатора нужна?

Перезагрузка не помогает.

Значит неуправляемый коммутатор, который Вы подключаете к порту, не поддерживает flow control.

Подключил хаб с поддержкой flow control, работает ограничение на приём данных (RX) в свитч с компьютеров.

Ещё вопрос, а на отправку данных (TX) со свитча компьютерам можно ограничить скорость?

Да, через bandwidth_control

Пользовался этой функцией, но это общее ограничение пропускной способности на порту. Всё-таки это не то, т.к. при ограничении порта на 1 мбит/с кто-то начнёт качать целый час на скорости 1 мбит/с, а есть ещё 15-20 клиентов, как им скорость будет распределяться коммутатором?

Коммутатор не выполняет таких задач: viewtopic.php?f=2&t=110693

_________________
D-Link Switches: Tips & Tricks

Ещё вопросы появились:

Profile ID: 1 Type: Ethernet Frame Filter
================================================================================
Masks Option
Source MAC Destination MAC Ethernet
----------------- ----------------- --------
00-00-00-00-00-00 00-00-00-00-00-00

--------------------------------------------------------------------------------
Access ID : 1
Ports : 1
Mode : Permit RX_Rate 256k bps

===================

При таких настройках комп №1 (всегда подключён к порту №1 на коммутаторе) копирует файлы на комп №2 со скоростью 256 кбит/с, т.е. всё нормально.

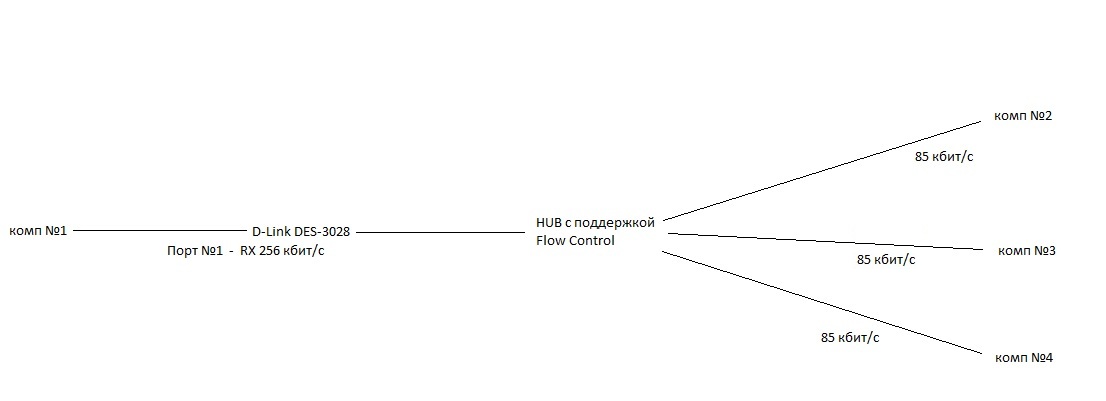

Но общая скорость копирования 256 кбит/с с компа №1 делится поровну между компами №2, №3, №4, если комп №1 копирует файлы на компы №2, №3 и №4 (например, рисунок "1.jpg")

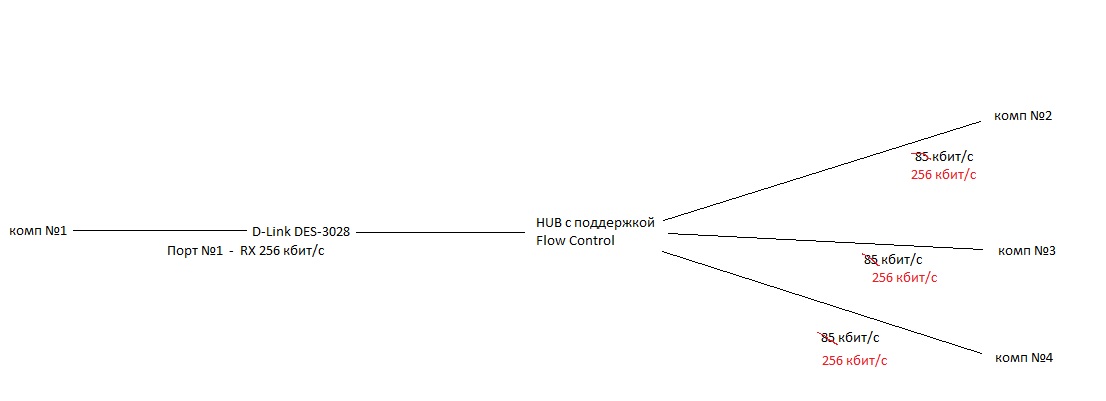

Как сделать или какие маски MAC-адресов нужно указать в профиле или в правилах ACL, чтобы скорость копирования у компов №2, №3, №4 была только 256 кбит/с ? (например, рисунок "2.jpg").

Нужно создавать правило ACL для каждого из MAC-адресов и на каждое из этих правил навешивать rx_rate.

Клиенты не постоянные, соответственно, MAC-адреса не постоянные.

Значит делайте по IP-адресам.

А с какими настройками вы бы настроили правила и профиль по IP-адресам? Учитывая, что IP адреса тоже не постоянные, т.к. они динамические.

Какой размер пула выдаваемых адресов?
