Ivantey
 Заголовок сообщения: DPS-500DC
СообщениеДобавлено: Чт дек 01, 2011 14:49
Не в сети

Зарегистрирован: Пт окт 24, 2003 00:47
Сообщений: 508
Откуда: Moscow
Кто нибудь распишите колодку подключения на DPS-500DC. Куда там подключать +48 вольт и что означает -48 Return.

_________________
D-Link User: DGS-3120-24, DGS-3324SR, DGS-3627G, DGS-3612G, DGS-3312SR, DGS-3100-24TG, DGS-3200-10, DES-3200-26, DES-3200-28, DES-3200-18, DES-3528, DES-3526, DES-3028, DES-1228, DES-2108, DES-2110, DES-3326SR, DMC-920, DMC-810.
Вернуться наверх
 Профиль

Bigarov Ruslan
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Чт дек 08, 2011 13:25
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11212
Откуда: D-Link, Moscow
Вы имеете ввиду разъём питания самого RPS или распиновку разъёма питания коммутатора?!

_________________
С уважением,
Бигаров Руслан.
Вернуться наверх
 Профиль

Ivantey
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Чт дек 08, 2011 23:18
Не в сети

Зарегистрирован: Пт окт 24, 2003 00:47
Сообщений: 508
Откуда: Moscow
Колодка 48 вольт. Какой контакт что означает.

_________________
D-Link User: DGS-3120-24, DGS-3324SR, DGS-3627G, DGS-3612G, DGS-3312SR, DGS-3100-24TG, DGS-3200-10, DES-3200-26, DES-3200-28, DES-3200-18, DES-3528, DES-3526, DES-3028, DES-1228, DES-2108, DES-2110, DES-3326SR, DMC-920, DMC-810.
Вернуться наверх
 Профиль

Bigarov Ruslan
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 09:39
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11212
Откуда: D-Link, Moscow
Так там же всё подписано.

_________________
С уважением,
Бигаров Руслан.
Вернуться наверх
 Профиль

Ivantey
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 10:30
Не в сети

Зарегистрирован: Пт окт 24, 2003 00:47
Сообщений: 508
Откуда: Moscow
На какие контакты подавать напряжение от источника а с каких забирать48 вольт на следующее устройство.

_________________
D-Link User: DGS-3120-24, DGS-3324SR, DGS-3627G, DGS-3612G, DGS-3312SR, DGS-3100-24TG, DGS-3200-10, DES-3200-26, DES-3200-28, DES-3200-18, DES-3528, DES-3526, DES-3028, DES-1228, DES-2108, DES-2110, DES-3326SR, DMC-920, DMC-810.
Вернуться наверх
 Профиль

Bigarov Ruslan
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 11:10
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11212
Откуда: D-Link, Moscow

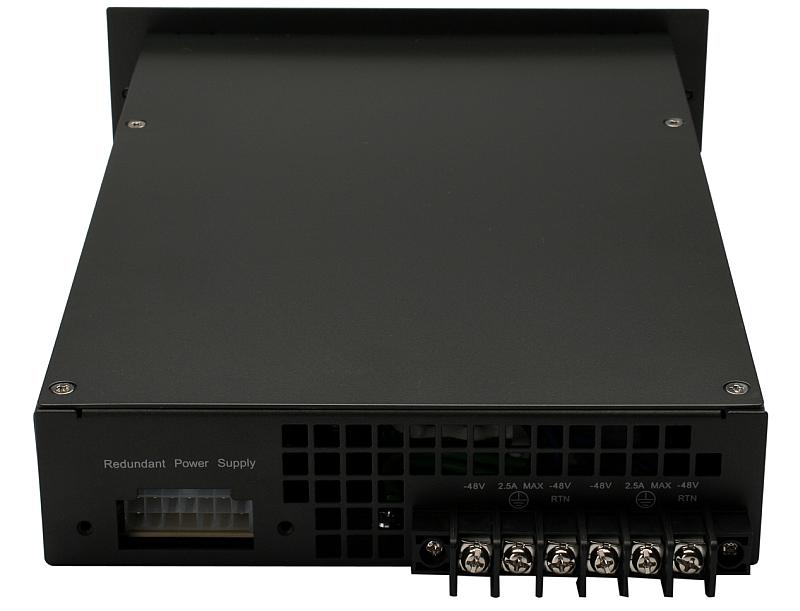

Справа разъём для питания коммутатора, слева разъём для питания коммутатора, если смотреть на кртинку http://www.dlink.ru/up/prod_fotos/DPS-500DC_Back.jpg

_________________
С уважением,
Бигаров Руслан.
Вернуться наверх
 Профиль

Ivantey
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 11:13
Не в сети

Зарегистрирован: Пт окт 24, 2003 00:47
Сообщений: 508
Откуда: Moscow
Задам вопрос подругому. Зачем на колодке (а не на разъеме) два -48RTN и два -48.

_________________
D-Link User: DGS-3120-24, DGS-3324SR, DGS-3627G, DGS-3612G, DGS-3312SR, DGS-3100-24TG, DGS-3200-10, DES-3200-26, DES-3200-28, DES-3200-18, DES-3528, DES-3526, DES-3028, DES-1228, DES-2108, DES-2110, DES-3326SR, DMC-920, DMC-810.
Вернуться наверх
 Профиль

pvl
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 11:27
Не в сети

Зарегистрирован: Вт сен 18, 2007 08:57
Сообщений: 306
Откуда: SPb
Ivantey писал(а):
Задам вопрос подругому. Зачем на колодке (а не на разъеме) два -48RTN и два -48.


"-48V" - сюда подавать напряжение "минус 48V"
"-48V RTN" - сюда подавать ноль вольт относительно "минус 48V", это возврат, RETURN, Амперов для каждой питающей линии.
(обычно линии две, от двух независимых AC/DC конвертеров ~220V/-48V)

Забирать на другое устройство с этого разъема ничего не получится.
Если нужно распределить питающее -48VDC на несколько устройств, то ставят в отдельный юнит DIN-рельс с клеммными блоками.


Последний раз редактировалось pvl Пт дек 09, 2011 11:44, всего редактировалось 4 раз(а).

Вернуться наверх
 Профиль

Bigarov Ruslan
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 11:29
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11212
Откуда: D-Link, Moscow
Входное напряжение

# Номинальное входное напряжение
-48 В постоянного тока

# Диапазон входных напряжений
-36 В до -72 В постоянного тока

_________________
С уважением,
Бигаров Руслан.
Вернуться наверх
 Профиль

Ivantey
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 12:04
Не в сети

Зарегистрирован: Пт окт 24, 2003 00:47
Сообщений: 508
Откуда: Moscow
Задам еще раз вопрос. Зачем по два контакта на колодке -48 и -48RTN.

_________________
D-Link User: DGS-3120-24, DGS-3324SR, DGS-3627G, DGS-3612G, DGS-3312SR, DGS-3100-24TG, DGS-3200-10, DES-3200-26, DES-3200-28, DES-3200-18, DES-3528, DES-3526, DES-3028, DES-1228, DES-2108, DES-2110, DES-3326SR, DMC-920, DMC-810.
Вернуться наверх
 Профиль

pvl
 Заголовок сообщения: Re: DPS-500DC
СообщениеДобавлено: Пт дек 09, 2011 12:08
Не в сети

Зарегистрирован: Вт сен 18, 2007 08:57
Сообщений: 306
Откуда: SPb
Ivantey писал(а):
Задам еще раз вопрос. Зачем по два контакта на колодке -48 и -48RTN.


Я же объяснил:
Обычно линий электропитания две, от двух независимых AC/DC конвертеров ~220V/-48V
Это называется резервирование/избыточность.

У всяких цисок, внутри эти контакты не связаны, два независимых входа.
Вернуться наверх
