 Заголовок сообщения: Re: DGS-1210/ME - проблемы и пожелания
СообщениеДобавлено: Чт май 19, 2022 13:57
Не в сети

Зарегистрирован: Ср авг 05, 2009 15:34
Сообщений: 21
Откуда: Москва
ashnikel писал(а):
burevestnik писал(а):
Добрый день!
Опишу проблему, которая у нас в сети возникает неоднократно со свитчами DGS-1210-28/ME/A1 (или A2).

Добрый день, периодически наблюдаем следующую проблему со свитчами DGS-1210-28/ME:

- версия железа: A1 или A2

- прошивки: разные (DGS-1210-28ME-A1-6-14-B012-ALL.hex, DGS-1210-28ME-A1-6-12-B009-ALL.hex, DGS-1210-28ME-A1-6-13-B036.hex). В общем проблема от версии прошивки скорее всего не зависит

-свитч перезагружается по питанию с интервалом от 30 минут до 3 часов. В логах присутствует "SYSTEM-2: System cold start"

-проблема с питанием на телекоммуникационному шкафу исключается - другие свитчи не перезагружаются в тот же момент

-смена прошивки не помогает - проблема остаётся такой же. Более того, свитч может перезагрузиться в процессе обновления прошивки

-проблема возникает в какой-то момент и не исчезает, и потом воспроизводится в т.ч. в офисе, в том числе с пустым конфигом.

- характерным признаком проблемы является нагрев верхней крышки в районе от БП до уровня консольного порта. Свитчи, которые не имеют данной проблемы в этом месте не нагреваются, даже если долго работают

Сталкивался ли кто-нибудь с данной проблемой? Если да, то как удалось справиться - самостоятельно или только в сервисе?


Столкнулся с такой же проблемой судя по описанию. Мне помогла замена ШИМки U9 (APW8828), она находится рядом с греющимся дросселем L12. Если этот дроссель успел зажариться, то и его стоит поменять, в нормальном состоянии он должен выглядеть как дроссель L2. Сама ШИМка в довольно неприятном для пайки корпусе TDFN-10, так что если нет опыта пайки SMD-компонентов, то лучше в сервис.


Добрый день! Спасибо за ответ!

Мы перепаивали только L12 и это помогало.

Заказывали такие индукторы
744772022, Индуктор, силовой, серия WE-TI, 2.2мкГн, 6А, 8А, 0.01Ом, ± 20% - 50 шт
https://www.chipdip.ru/product/74477202 ... -8.3x8.3mm

Описанная проблема нарастает постепенно. Когда верхняя крышка становится очень горячей и свитч ребутается в течение 30 минут - это уже очень "запущенный" случай. Вначале проблем проявлется раз в несколько часов. И после длительного простоя свитча она может на какое-то время исчезнуть полностью и свитч спокойно может проработать несколько суток ( хотя я по отчётам мониторинга и информации от монтажников вижу, что проблема имела место).
Но после перепайки L12 даже тот свитч, который грелся и перезагружался резко перестаёт так делать.

Но при перепайке возникает побочная проблема.
Лопаются клипсы - крепления радиатора, который ближе к L12. Они видимо от продолжительного нагрева становятся хлипкими. Не нужно особых усилий, достаточно просто прикоснуться к радиатору, как они лопаются.
Иногда они даже лопаются на работающем свитче с описанной проблемой.

Есть ли у кого опыт по закупке таких креплений? В чипе-дипе наскоком не нагугливается). Или может кто-то находил замену в виде штифтов металлических с гайкой и диэлектрической шайбой на плату?
Потому что стабильно один свитч сделал, второй служит донором креплений радиатора.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210/ME - проблемы и пожелания
СообщениеДобавлено: Пт июн 17, 2022 18:24
Не в сети

Зарегистрирован: Пт июн 17, 2022 17:22
Сообщений: 1
Добрый день.
DGS 1210-28/ME A2, столкнулись с тем, что при включенном dhcp_relay не проходят пакеты dhcp discover внутри QinQ.
На коммутаторе qinq не включен, конфиг:
create vlan vlan_100 tag 100
config vlan vlan_100 add tagged 1-24
enable dhcp_relay
config dhcp_relay port 1,24 state disable

Для тестирования в 1 и 24 порты включили оборудование, с настроенным vlan_100 и внутри него vlan_200.
в 100 влане адрес получен, в 200 - dhcp discover через коммутатор не проходит.
После disable dhcp_relay адрес получает в обоих вланах. Хотя отдельно на портах релей был выключен.
Пробовали на прошивках 6.13.B054 и 6.14.B046
На DGS 1210-28/ME B1 - такое же поведение.

На DES 1210-28/ME B3 с этим же настройкам проблемы нет.

Сталкивались ли с этим? Может определенную прошивку попробовать?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210/ME - проблемы и пожелания
СообщениеДобавлено: Чт июн 23, 2022 08:56
Не в сети

Зарегистрирован: Пт июл 09, 2010 07:15
Сообщений: 14
Добрый день!
Есть у нас DGS 1210-28/me, абсолютно новый, из коробки.
Жутко тормозит вебинтерфейс и греется верхняя крышка коммутатора.
Скажите пожалуйста это нормальная температура первого радиатора? 51.9С ? Второй радиатор 36.9С
Комутатор без нагрузки. Даже толком ещё не настраивал его. Боюсь ставить его в серверную.


Вложения:

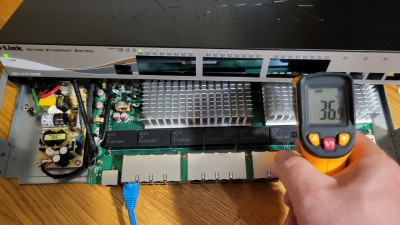

Комментарий к файлу: 2й радиатор
20220623_000314.jpg [ 129.9 KiB | Просмотров: 31 ]

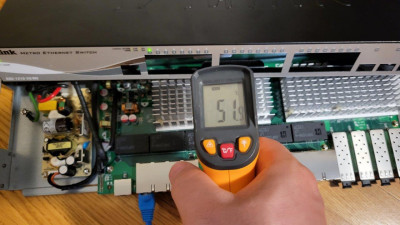

Комментарий к файлу: 1й радиатор
20220623_000252.jpg [ 116.42 KiB | Просмотров: 31 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210/ME - проблемы и пожелания
СообщениеДобавлено: Чт июн 23, 2022 09:58
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт июн 20, 2017 17:29
Сообщений: 353
Bibikop писал(а):
Добрый день.
DGS 1210-28/ME A2, столкнулись с тем, что при включенном dhcp_relay не проходят пакеты dhcp discover внутри QinQ.
На коммутаторе qinq не включен, конфиг:
create vlan vlan_100 tag 100
config vlan vlan_100 add tagged 1-24
enable dhcp_relay
config dhcp_relay port 1,24 state disable

Для тестирования в 1 и 24 порты включили оборудование, с настроенным vlan_100 и внутри него vlan_200.
в 100 влане адрес получен, в 200 - dhcp discover через коммутатор не проходит.
После disable dhcp_relay адрес получает в обоих вланах. Хотя отдельно на портах релей был выключен.
Пробовали на прошивках 6.13.B054 и 6.14.B046
На DGS 1210-28/ME B1 - такое же поведение.

На DES 1210-28/ME B3 с этим же настройкам проблемы нет.

Сталкивались ли с этим? Может определенную прошивку попробовать?


Добрый день.
Подобная проблема была решена на 048 прошивке.
Скачать можно по ссылке - https://cloud.dlink.ru/owcl/index.php/s/MxBalObSeJT4gmA


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210/ME - проблемы и пожелания
СообщениеДобавлено: Чт июн 23, 2022 12:22
Не в сети

Зарегистрирован: Ср авг 05, 2009 15:34
Сообщений: 21
Откуда: Москва
AleksKMV писал(а):
Добрый день!
Есть у нас DGS 1210-28/me, абсолютно новый, из коробки.
Жутко тормозит вебинтерфейс и греется верхняя крышка коммутатора.
Скажите пожалуйста это нормальная температура первого радиатора? 51.9С ? Второй радиатор 36.9С
Комутатор без нагрузки. Даже толком ещё не настраивал его. Боюсь ставить его в серверную.


Добрый день! Проверьте пожалуйста катушку L12 слева от левого радиатора. Не обугленная ли она?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210/ME - проблемы и пожелания
СообщениеДобавлено: Пт июн 24, 2022 09:19
Не в сети

Зарегистрирован: Пт июл 09, 2010 07:15
Сообщений: 14
Цитата:
burevestnik

Здравствуйте.

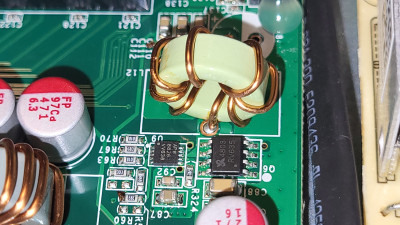

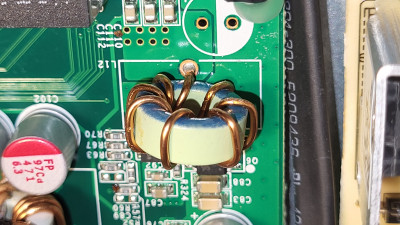

Сделал фото L12 с двух сторон.
На вид вроде ничего, но горячий однако: 530С


Вложения:
L12_temp.jpg [ 1.84 MiB | Просмотров: 9 ]
l12_2.jpg [ 1.36 MiB | Просмотров: 9 ]
L12_1.jpg [ 1.37 MiB | Просмотров: 9 ]
