Добрый день.

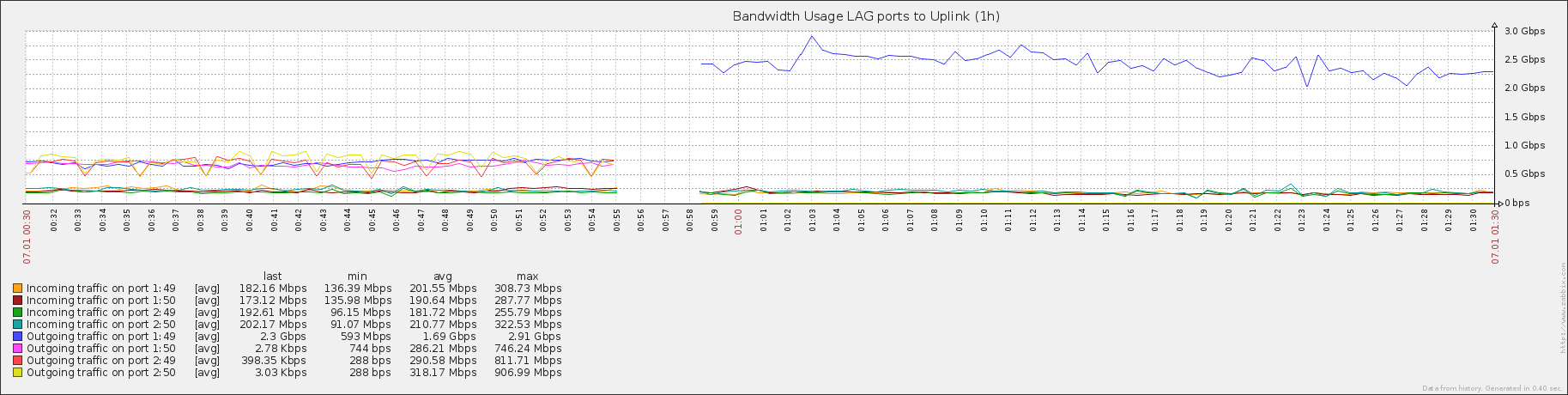

Заметили, что после обновления прошивки на стеке из коммутаторов dgs-3420-52T с версии 1.70.B022 до 1.80.B005 выявился баг. Слетел алгоритм хеша при выборе порта для отправки в LAG группе. До обновления был выбран алгоритм "L4 Port Source Dest". После обновления в настройках тоже был выбран этот метод хеша, но на практике работал какой то другой. На следующем графике хорошо видно как изменился метод хеширования после обновления и перезагрузки коммутатора:
Вложение:
grafic.png [ 71.21 KiB | Просмотров: 1183 ]
Исправило ситуацию, выбор отличного от "L4 Port Source Dest" алгоритма хеша и затем повторная его установка.
Та же ситуация возникла после обновления прошивки коммутаторов стека до версии 1.80.B010 и перезагрузки стека.
Код:
DGS-3420-52T:admin#show link_aggregation
Command: show link_aggregation
Link Aggregation Algorithm = L4_Port_Source_Dest
Group ID : 1
Type : LACP
Master Port : 1:49
Member Port : 1:49-1:50,2:49-2:50
Active Port : 1:49-1:50,2:49-2:50
Status : Enabled
Flooding Port : 1:49
Trap : Disabled
Group ID : 2
Type : LACP
Master Port : 1:1
Member Port : 1:1-1:2,2:1-2:2
Active Port : 1:1-1:2,2:1-2:2
Status : Enabled
Flooding Port : 1:1
Trap : Disabled
Group ID : 3
Type : LACP
Master Port : 1:3
Member Port : 1:3-1:4,2:3-2:4
Active Port : 1:3-1:4,2:3-2:4
Status : Enabled
Flooding Port : 1:3
Trap : Disabled
Group ID : 4
Type : LACP
Master Port : 1:5
Member Port : 1:5-1:6,2:5-2:6
Active Port : 1:5-1:6,2:5-2:6
Status : Enabled
Flooding Port : 1:5
Trap : Disabled
Group ID : 5
Type : LACP
Master Port : 1:7
Member Port : 1:7-1:8,2:7-2:8
Active Port : 1:7-1:8,2:7-2:8
Status : Enabled
Flooding Port : 1:7
Trap : Disabled
Group ID : 6
Type : LACP
Master Port : 1:9
Member Port : 1:9-1:10,2:9-2:10
Active Port : 1:9-1:10,2:9-2:10
Status : Enabled
Flooding Port : 1:9
Trap : Disabled
Group ID : 7
Type : LACP
Master Port : 1:11
Member Port : 1:11-1:12,2:11-2:12
Active Port : 1:11-1:12,2:11-2:12
Status : Enabled
Flooding Port : 1:11
Trap : Disabled
Group ID : 8
Type : LACP
Master Port : 1:13
Member Port : 1:13-1:14,2:13-2:14
Active Port : 1:13-1:14,2:13-2:14
Status : Enabled
Flooding Port : 1:13
Trap : Disabled
Group ID : 9
Type : LACP
Master Port : 1:15
Member Port : 1:15,2:15
Active Port : 1:15,2:15
Status : Enabled
Flooding Port : 1:15
Trap : Disabled
Group ID : 10
Type : LACP
Master Port : 1:17
Member Port : 1:17-1:18,2:17-2:18
Active Port : 1:17,2:17
Status : Enabled
Flooding Port : 1:17
Trap : Disabled
Group ID : 11
Type : LACP
Master Port : 1:19
Member Port : 1:19,2:19
Active Port : 1:19,2:19
Status : Enabled
Flooding Port : 1:19
Trap : Disabled
Group ID : 12
Type : LACP
Master Port : 1:20
Member Port : 1:20,2:20
Active Port : 1:20,2:20
Status : Enabled
Flooding Port : 1:20
Trap : Disabled
Group ID : 13
Type : LACP
Master Port : 1:31
Member Port : 1:31,2:31
Active Port : 1:31,2:31
Status : Enabled
Flooding Port : 1:31
Trap : Disabled
Group ID : 14
Type : LACP
Master Port : 1:32
Member Port : 1:32,2:32
Active Port : 1:32,2:32
Status : Enabled
Flooding Port : 1:32
Trap : Disabled
Group ID : 15
Type : LACP
Master Port : 1:33
Member Port : 1:33,2:33
Active Port : 1:33,2:33
Status : Enabled
Flooding Port : 1:33
Trap : Disabled
Group ID : 16
Type : LACP
Master Port : 1:34
Member Port : 1:34,2:34
Active Port : 1:34,2:34
Status : Enabled
Flooding Port : 1:34
Trap : Disabled
Group ID : 17
Type : LACP
Master Port : 1:35
Member Port : 1:35,2:35
Active Port : 1:35
Status : Enabled
Flooding Port : 1:35
Trap : Disabled
Group ID : 18
Type : LACP
Master Port : 1:36
Member Port : 1:36,2:36
Active Port : 1:36,2:36
Status : Enabled
Flooding Port : 1:36
Trap : Disabled
Group ID : 19
Type : LACP
Master Port : 1:37
Member Port : 1:37,2:37
Active Port : 1:37,2:37
Status : Enabled
Flooding Port : 1:37
Trap : Disabled
Group ID : 20
Type : LACP
Master Port : 1:38
Member Port : 1:38,2:38
Active Port :
Status : Enabled
Flooding Port :
Trap : Disabled
Group ID : 21
Type : LACP
Master Port : 1:21
Member Port : 1:21-1:22,2:21-2:22
Active Port : 1:21-1:22,2:21-2:22
Status : Enabled
Flooding Port : 1:21
Trap : Disabled
Group ID : 22
Type : LACP
Master Port : 1:23
Member Port : 1:23-1:24,2:23-2:24
Active Port : 1:23,2:24
Status : Enabled
Flooding Port : 1:23
Trap : Disabled
Group ID : 23
Type : LACP
Master Port : 1:16
Member Port : 1:16,2:16
Active Port : 1:16,2:16
Status : Enabled
Flooding Port : 1:16
Trap : Disabled
Group ID : 24
Type : LACP
Master Port : 1:46
Member Port : 1:46,2:46
Active Port : 1:46,2:46
Status : Enabled
Flooding Port : 1:46
Trap : Disabled
Total Entries : 24
Код:
DGS-3420-52T:admin#show lacp_port
Command: show lacp_port
Port Activity
----- --------
1:1 Active
1:2 Active
1:3 Active
1:4 Active
1:5 Active
1:6 Active
1:7 Active
1:8 Active
1:9 Active
1:10 Active
1:11 Active
1:12 Active
1:13 Active
1:14 Active
1:15 Active
1:16 Active
1:17 Active
1:18 Active
1:19 Active
1:20 Active
1:21 Active
1:22 Active
1:23 Active
1:24 Active
1:25 Passive
1:26 Passive
1:27 Passive
1:28 Passive
1:29 Passive
1:30 Passive
1:31 Active
1:32 Active
1:33 Active
1:34 Active
1:35 Active
1:36 Active
1:37 Active
1:38 Active
1:39 Passive
1:40 Passive
1:41 Passive
1:42 Passive
1:43 Passive
1:44 Passive
1:45 Passive
1:46 Active
1:47 Passive
1:48 Passive
1:49 Active
1:50 Active
2:1 Active
2:2 Active
2:3 Active
2:4 Active
2:5 Active
2:6 Active
2:7 Active
2:8 Active
2:9 Active
2:10 Active
2:11 Active
2:12 Active
2:13 Active
2:14 Active
2:15 Active
2:16 Active
2:17 Active
2:18 Active
2:19 Active
2:20 Active
2:21 Active
2:22 Active
2:23 Active
2:24 Active
2:25 Passive
2:26 Passive
2:27 Passive
2:28 Passive
2:29 Passive
2:30 Passive
2:31 Active
2:32 Active
2:33 Active
2:34 Active
2:35 Active
2:36 Active
2:37 Active
2:38 Active
2:39 Passive
2:40 Passive
2:41 Passive
2:42 Passive
2:43 Passive
2:44 Passive
2:45 Passive
2:46 Active
2:47 Passive
2:48 Passive
2:49 Active
2:50 Active
Так как, данный стек используется на уровне агрегации, на нем используется свыше 20 LAG групп портов. В основном, на другой стороне установлены стеки из коммутаторов серии DGS-3120. К примеру, конфигурация LAG групп одного из таких стеков (для подключения к стеку из коммутаторов dgs-3420-52T используется LAG группа портов ID 1):
Код:
DGS-3120-24TC:admin#show link_aggregation
Command: show link_aggregation
Link Aggregation Algorithm = L4_Port_Source_Dest
Group ID : 1
Type : LACP
Master Port : 1:24
Member Port : 1:21-1:24,2:21-2:24
Active Port : 1:23-1:24,2:23-2:24
Status : Enabled
Flooding Port : 1:23
Trap : Disabled
Group ID : 2
Type : LACP
Master Port : 1:1
Member Port : 1:1,2:1
Active Port : 1:1,2:1
Status : Enabled
Flooding Port : 1:1
Trap : Disabled
Group ID : 3
Type : LACP
Master Port : 1:2
Member Port : 1:2,2:2
Active Port : 1:2,2:2
Status : Enabled
Flooding Port : 1:2
Trap : Disabled
Group ID : 4
Type : LACP
Master Port : 1:3
Member Port : 1:3,2:3
Active Port : 1:3,2:3
Status : Enabled
Flooding Port : 1:3
Trap : Disabled
Group ID : 5
Type : LACP
Master Port : 1:4
Member Port : 1:4,2:4
Active Port : 1:4,2:4
Status : Enabled
Flooding Port : 1:4
Trap : Disabled
Group ID : 6
Type : LACP
Master Port : 1:5
Member Port : 1:5,1:9,2:5,2:9
Active Port : 1:5,1:9,2:5,2:9
Status : Enabled
Flooding Port : 1:5
Trap : Disabled
Group ID : 7
Type : LACP
Master Port : 1:6
Member Port : 1:6,2:6
Active Port : 1:6,2:6
Status : Enabled
Flooding Port : 1:6
Trap : Disabled
Group ID : 8
Type : LACP
Master Port : 1:7
Member Port : 1:7-1:8,2:7-2:8
Active Port : 1:7-1:8,2:7-2:8
Status : Enabled
Flooding Port : 1:7
Trap : Disabled
Group ID : 11
Type : LACP
Master Port : 1:10
Member Port : 1:10,2:10
Active Port :
Status : Enabled
Flooding Port :
Trap : Disabled
Group ID : 12
Type : LACP
Master Port : 1:11
Member Port : 1:11,2:11
Active Port :
Status : Enabled
Flooding Port :
Trap : Disabled
Group ID : 13
Type : LACP
Master Port : 1:12
Member Port : 1:12,2:12
Active Port :
Status : Enabled
Flooding Port :
Trap : Disabled
Total Entries : 11
Код:
DGS-3120-24TC:admin# show lacp_port
Command: show lacp_port
Port Activity
----- --------
1:1 Active
1:2 Active
1:3 Active
1:4 Active
1:5 Active
1:6 Active
1:7 Active
1:8 Active
1:9 Active
1:10 Active
1:11 Active
1:12 Active
1:13 Passive
1:14 Passive
1:15 Passive
1:16 Passive
1:17 Passive
1:18 Passive
1:19 Passive
1:20 Passive
1:21 Active
1:22 Active
1:23 Active
1:24 Active
2:1 Active
2:2 Active
2:3 Active
2:4 Active
2:5 Active
2:6 Active
2:7 Active
2:8 Active
2:9 Active
2:10 Active
2:11 Active
2:12 Active
2:13 Passive
2:14 Passive
2:15 Passive
2:16 Passive
2:17 Passive
2:18 Passive
2:19 Passive
2:20 Passive
2:21 Active
2:22 Active
2:23 Active
2:24 Active
Одна LAG группа портов стека из коммутаторов dgs-3420-52T используется для подключения к стеку из устройств Extreme Networks. Указанная проблема возникает на всех LAG группах портов вне зависимости от типа устройств партнера.
К сожалению, на данный момент нет возможности предоставить вывод ранее указанных команд сразу после перезагрузки устройств dgs-3420-52T. Как только появиться данная возможность, мы сразу же его предоставим.
