Добрый день! Нужно создать высокоскоростной беспроводной мост на дистанции примерно 150 метров. Выбор пока пал на пару точек DAP-3520 с внешними антеннами. Соответственно связанные с этим вопросы:

1. Хватит ли им питания по PoE от коммутаторов D-Link DGS-1210-10P (на точке в режиме Access Point) и D-Link DES-1008P (на точке в режиме AP Client)? Точки устанавливаются в отапливаемом помещении, антенны на улице.
2. Какие антенны использовать? Пока подходящий кандидат только ANT24-1800, подходит по диаграмме направленности вроде, но она однодиапазонная. Вариант ANT70-1400N я так понимаю не подойдёт - эта антенна для других целей. Есть ещё ANT70-1800 - насколько приемлемо её размещать на улице (фактически под прямым солнцем), и есть ли у её двухдиапазонности какое-либо преимущество над ANT24-1800 при том, что у неё более широкая ДНА?
3. Какие соединительные кабели использовать? Кабели ANT24-CB03N и ANT24-CB06N подойдут? Переходники никакие нужны не будут?

1. питания хватит.
2. на расстоянии 150 метров вполне может хватить встроенных направленных антенн:
Frequency range 2400 – 2500 MHz 5100 – 5900 MHz
Gain (Peak) 8 dBi 10 dBi
Polarization Linear, ±45° Linear, ±45°
Horizontal HPBW 36° 20°
Vertical HBPW 65° 20°
3. Для подключения к точке внешних антенн с N разъемом потребуется кабель-переходник ANT24-ODUxxM

Встроенных антенн может и хватит, но точку не предполагается размещать на улице.

Поэтому я так понимаю схема антенной сборки с обоих сторон может выглядеть так:
DAP-3520 - ANT24-ODU03M - ANT70-SP - ANT24-CB03N - ANT24-1800

Это правильно?

Ох, возник ещё вопрос. Будет ли пропускать DAP-3520 тегированные VLAN'ы? Если мост делать по схеме DGS-1210-10P - DAP-3520 <-эфир-> DAP-3520 - DGS-1210-08P. По мосту предполагаются идти несколько тегированных VLAN'ов, при этом передачи нетегированных пакетов нет. Точки будут передавать ethernet-пакеты как есть, или порежут тег?

Или нужно рассматривать тогда DAP-2690 вместо DAP-3520?

В комплект поставки входит модуль грозозащиты, ANT70-SP не нужен.
DAP-3520 + ANT24-ODU3M (3м) + модуль-грозозащиты + ANT24-1800
(чем меньше различных разъёмов и переходников, тем меньше затухание сигнала)

Спасибо за ответы, потихоньку становится яснее. А про пропуск тегов VLAN'ов?

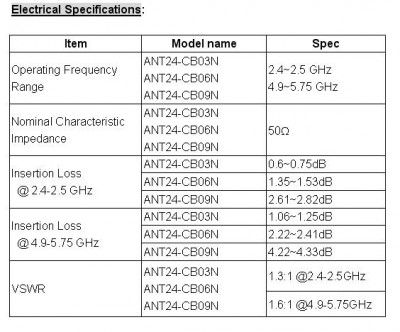

И ещё: ANT24-ODU3M - как этот кабель поведёт себя на улице? Да, его одного действительно хватит в одном из случаев, но он практически целиком на улице будет. Просто кабели серии ANT24-CB*N у наc уже по несколько лет на улице эксплуатируются и претензий к ним никаких нет. Серию ODU как-то пока не рисковали использовать под прямым солнцем и в мороз. И ещё, к сожалению на сайте нет данных по затуханию сигнала для антенных кабелей, наверняка оно различно для серии CB и серии ODU.

Но главный вопрос всё-таки теперь остаётся - это пропуск тегов VLAN.

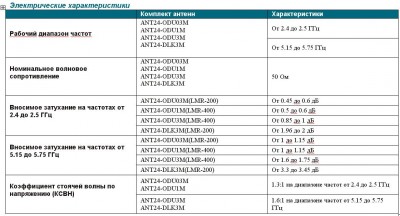

Кабели серии ODU также предназначены для внешнего использования.

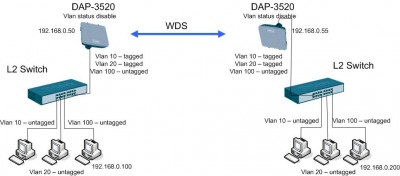

Тегированные пакеты в режиме WDS точки DAP-3520 пропускают.

Спасибо за подробные рисунки. Остановились всё же на связке DAP-2590 и ANT70-1400N. Точки тоже в режим WDS ставить, или они и в режиме точка-клиент будут передавать теги VLAN, раз обладают встроенной поддержкой VLAN?

Точка в режиме Client AP не пропускает тегированные кадры, настраивайте в WDS.

Привезли точки доступа DAP-2590, появился интересный вопрос - а какими кабелями их подключить к внешней антенне ANT70-1400N? Привезли серию ODU - так там оба разъёма N-типа Я так понял, на точке разъёмы типа RP-SMA - какой на них должен быть переходник? Не могу найти такой в каталоге D-Link. Комплектный кабель к антенне, понятное дело, один, а нужно 3 штуки.

Переходник с N на RP-SMA, как в комплекте с антенной. Отдельно таких переходников Dlink не продает.
