Прошу помочь разобраться, как настроить мультикаст на VLAN.
Есть оборудование DFL860e и DES 2108
На 2108
VLAN 100 Untagged VLAN Ports -1,4,5 Tagged VLAN Ports -8
VLAN 200 Untagged VLAN Ports -2,3 Tagged VLAN Ports -1,8(на втором порту источник мультикаст)
VLAN 201 Untagged VLAN Ports -2 Tagged VLAN Ports -8 (Клиент VLC плеер)
VLAN 202 Untagged VLAN Ports -2 Tagged VLAN Ports -8 (Клиент VLC плеер)
VLAN 203 Untagged VLAN Ports -2 Tagged VLAN Ports -8 (Клиент VLC плеер)
8 порт транковый, к нему подключен DES 1100-16 (VLAN 100,201,202,203)
на второй порт приходит мультикаст, на всех включен IGMP snooping

на DFL860e
iptv - 192.168.14.1, iptv_nets-192.168.14.0/24, iptv_gw - 192.168.14.99, multicast_group - 224.0.0.0/4
Интерфейсы-VLAN
Общие
имя: IPTV
Интерфейс: localnet
Идентификатор VLAN: 200

Настройки адреса
Настройки адреса: iptv
Сеть: iptv_nets
Основной шлюз: None

IP-правила
SAT_IGMP
Общие
Имя: SAT_IGMP
Действие: MultiplexSAT
Сервис: all_udp

Фильтр адресов
Источник: IPTV all-nets
Назначение: core multicast_group

MultiplexSAT - localnet

Allow_IGMP
Общие
Имя: Allow_IGMP
Действие: Allow
Сервис: all_udp

Фильтр адресов
Источник: IPTV all-nets
Назначение: core multicast_group

Правила IGMP - RBK_Report, RBK_Query
RBK_Report
Общие
Имя: RBK_Report
Тип: Ответ (клиент->сервер)
Действие: Proxy
Интерфейс передачи: IPTV

Фильтр адресов
Источник: localnet lannet
Назначение: core auto

Многоадресная рассылка
Источник: all-nets
Группа: multicast_group

RBK_Query
Общие
Имя: RBK_Query
Тип: Запрос (сервер->клиент)
Действие: Proxy
Интерфейс передачи: IPTV

Фильтр адресов
Источник: IPTV all-nets
Назначение: core auto

Многоадресная рассылка
Источник: all-nets
Группа: multicast_group

При таких настройках я думал смогу смотреть в сети LANNET(192.168.0.0/24) мультикаст который приходит на 2 порт DES 2108.
Но где-то неправильно настроил!
И еще пытаюсь пингануть адрес сервера мультикаст(192.168.14.99) с DFL860e, нормально проходит
Пытаюсь пингануть из LANNET адрес сервера мультикаст(192.168.14.99) - не проходит

В статусе DFL860e на интерфейсе IPTV(Vlan 200) исходящие есть трафик, входящий 0.

_________________
[url=http://www.solo-line.ru/]Redduck&Freebsd[/url]
Учусь потихоньку, а надо бы побыстрей
http://www.solo-line.ru/

viewtopic.php?f=3&t=133400&p=703753&hilit=%D0%BC%D0%BE%D0%B7%D1%85#p703753

у меня IP TV бегает и в дефолтовом влане и еще в одном - прекрасно бегает, только правила добавил и все .

_________________
Своим вопросом Вы загоняете меня в ГУГЛ.....
DFL-210 -архив образов
Меня можно найти в боте Телеграмма @MyKingdombot когда РКН перестанет заниматься ерундой :-)
Готовыe платить - пишите
Прикуплю неисправные девайсы ради корпусов ....-> в личку

Можете показать свои настройки?
У меня еще проблемка с DES 2108 + DES 1100 + VLANq
Мультикаст приходит на 2 порт DES2108 VLAN 200, tag ports 1,8
Клиент порт 3 - VLAN 201 работает нормально, видит multicast IPTV
DES 2108
VLAN 100 - tag ports 8 untag - 1 (подключен к DFL860e)
VLAN 202 - tag ports 8 untag - 2
VLAN 203 - tag ports 8 untag - 2

DES 1100
VLAN 100 - tag ports 1 untag - 3,5,7(VLAN 100 работает нормально.)
VLAN 202 - tag ports 1 untag - 2 (Не работает сеть и мультикаст)
VLAN 203 - tag ports 1 untag - 4 (Не работает сеть и мультикаст)

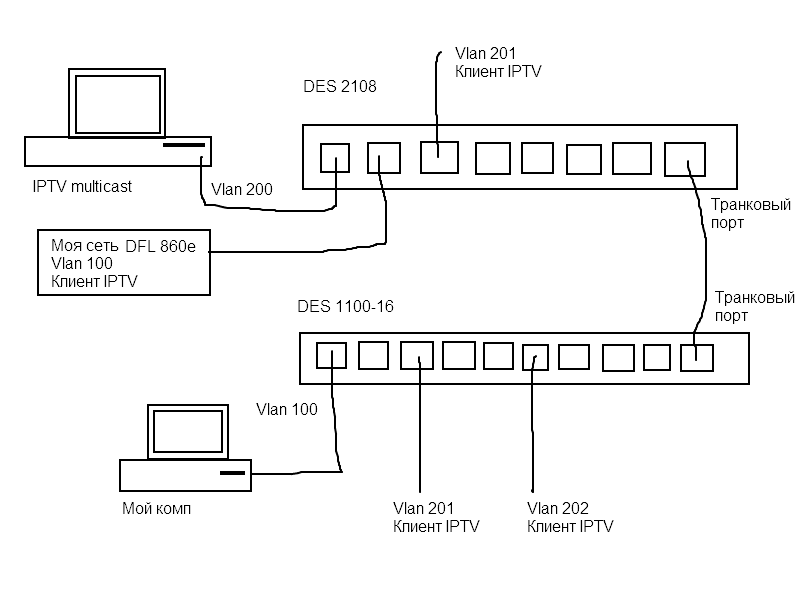

Вот схема


На 8 порт DES 2108 приходят тегированные пакеты от VLAN 202, VLAN 203.
Только они почему то не уходят на 2 порт DES2108

_________________
[url=http://www.solo-line.ru/]Redduck&Freebsd[/url]
Учусь потихоньку, а надо бы побыстрей
http://www.solo-line.ru/

в теме все как у меня , ни чего нового ....
только есть два маршрута
через WAN до транспортной сети мультикаста и серверов вещания . все остальное по скриншотам
добейтесь хотя бы в дефолтовом влане стабильно работы TV а затем просто правила сделайте на другие влан куда вам надо .

_________________
Своим вопросом Вы загоняете меня в ГУГЛ.....
DFL-210 -архив образов
Меня можно найти в боте Телеграмма @MyKingdombot когда РКН перестанет заниматься ерундой :-)
Готовыe платить - пишите
Прикуплю неисправные девайсы ради корпусов ....-> в личку

Я вроде всё настроил,
В своей сети вижу мультикаст IPTV.

Но как только подключаю кабель с источником multicast в DES 2108
на DFL 860е начинаются тормоза в моей сети 192.168.0.0.24
Пинг до DFL 860e вырастает в разы?
Ответ от 192.168.0.1: число байт=32 время=127мс TTL=255
Ответ от 192.168.0.1: число байт=32 время=120мс TTL=255
Ответ от 192.168.0.1: число байт=32 время=130мс TTL=255

Как и где искать проблему?

_________________
[url=http://www.solo-line.ru/]Redduck&Freebsd[/url]
Учусь потихоньку, а надо бы побыстрей
http://www.solo-line.ru/

у вас два источника мультикаста ? если да - то разделяйте группы - не сможет DFL разобрать в какую группу отправить запрос .
а вообще я бы притащил ваш влан в котором есть телевиденье на какаой нибудь из портов WAN DFL.

_________________
Своим вопросом Вы загоняете меня в ГУГЛ.....
DFL-210 -архив образов
Меня можно найти в боте Телеграмма @MyKingdombot когда РКН перестанет заниматься ерундой :-)
Готовыe платить - пишите
Прикуплю неисправные девайсы ради корпусов ....-> в личку

Нет источник VLAN 1!
оба порта WAN заняты провайдерами,
конечно одного провайдера перекинуть на DMZ. Но я на будущие нужды зарезервировал его.



Потому как я завел в IPTV multicast в DFL 860e с помощью VLAN, и даже можно смотреть нормально, но сразу-же начинают появляются глюки в моей сети, пинг вырастает до 100-150 миллисекунд.

_________________
[url=http://www.solo-line.ru/]Redduck&Freebsd[/url]
Учусь потихоньку, а надо бы побыстрей
http://www.solo-line.ru/

у меня DFL210 - прошивка последняя доступная с тайваньского сайта .

те как я понимаю и LANNET и ваш VLAN 1 имеют один и тот же тег ?!

ну могу предположить схему - если влан который с телевиденьем например загнать на DFL в один из портов LANNET и для него выделить порт басед , такое пробовали !?

_________________
Своим вопросом Вы загоняете меня в ГУГЛ.....
DFL-210 -архив образов
Меня можно найти в боте Телеграмма @MyKingdombot когда РКН перестанет заниматься ерундой :-)
Готовыe платить - пишите
Прикуплю неисправные девайсы ради корпусов ....-> в личку

Нет так не пробовал,
Моя локальная сеть без VLAN. с DES 2108 приходит IPTV multicast VLAN 200 и управление VLAN 300 в один из портов localnet DFL 860e. Из своей сети я могу смотреть и IPTV и работает управление. И моя сеть может выйти на des2108 и дальше VLAN 100. Приходя на 1 порт des2108 от моей сети пакеты не тегированные, а первый порт им назначает VLAN100.
Если локальный порт на DFL 860e перевести в "Port based VLAN" то все локальные порты перейдут в этот режим и 802.1Q VLAN можно будет использовать только на dmz и wan.

Попробую новую прошивку, вдруг с ней сеть не будет тормозить, потому как я пока не могу понять из=за чего тормоза.
