Всех приветствую. много где искал но так и не нашёл ...

Задача

Схема подключения

Коммутатор провайдера (выделенный порт) -> (wan) DFL-260 (lan) -> свитч -> локалка


Имеется настройки для wan порта статика

IP - 85.xx.xxx.21
GW - 85.xx.xxx.1
MASK - 255.255.255.128
DNS1 - 77.37.255.30
DNS2 - 77.37.251.33

85.xx.xxx.21 - внешний белый статический

и ещё внешние белая статика

IP - 37.xxx.xx.96/27
MASK – 255.255.255.224


лан

IP -192.168.1.0-255
GW - 192.168.1.1
MASK - 255.255.255.0
DNS1 - 192.168.1.1
DNS2 - 192.168.1.2

Имеется 3 сервера которые нужно вывести в интернет по внешним IP - 37.xxx.xx.96/27

сервера имеют 2 сетевухи одна в локалку другая на свитч(DES-3226S) для внешки

Возник вопрос как это всё организовать на DFL-260 ?

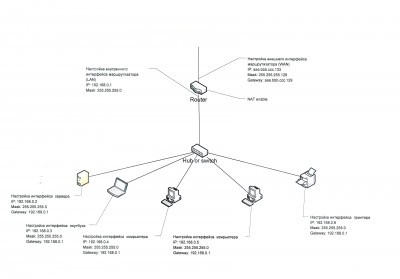

Провайдер прислал 2 схемы но я так и не понял

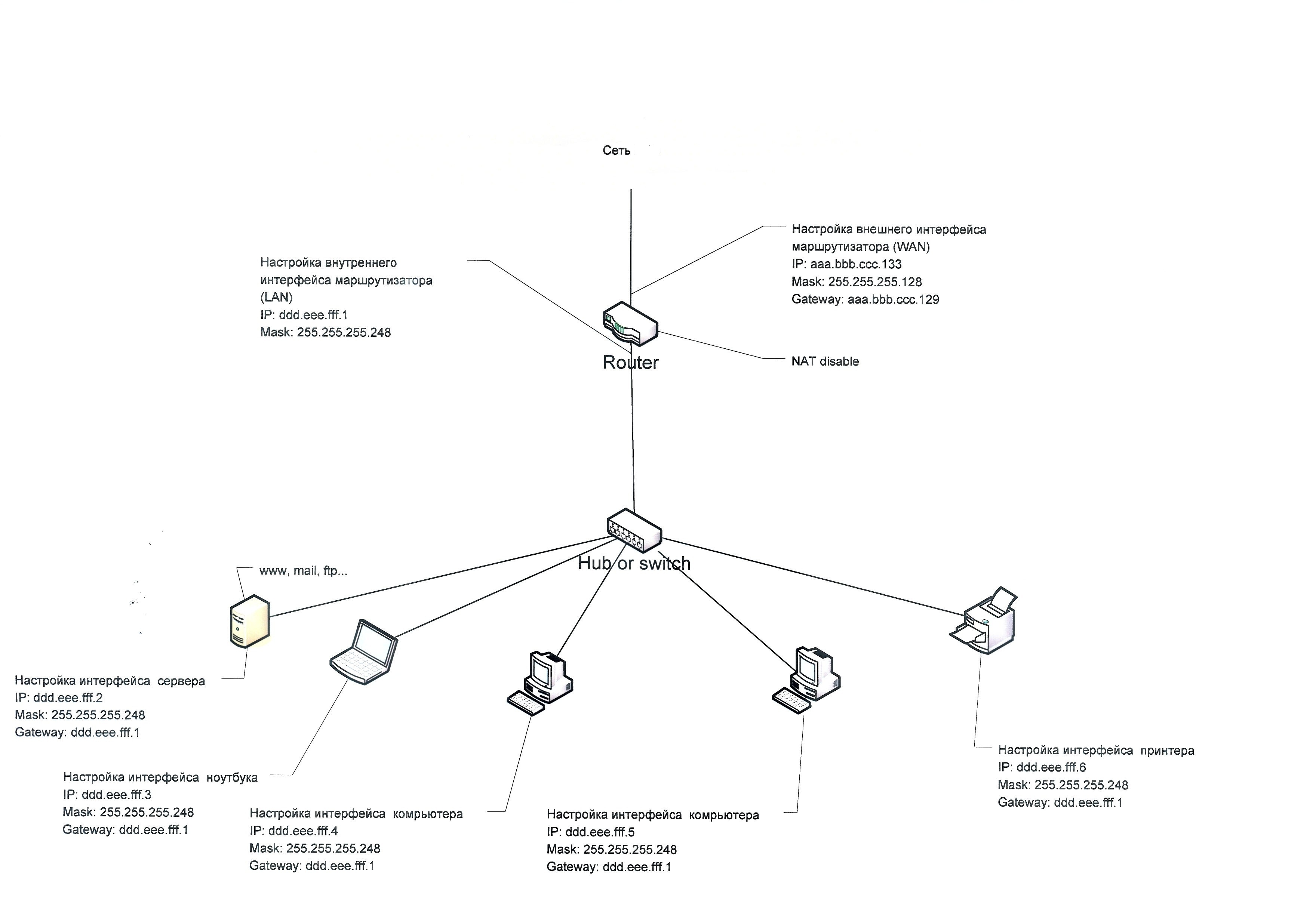

- вот так мне надо сделать только на отдельном порту (dmz/vlan)

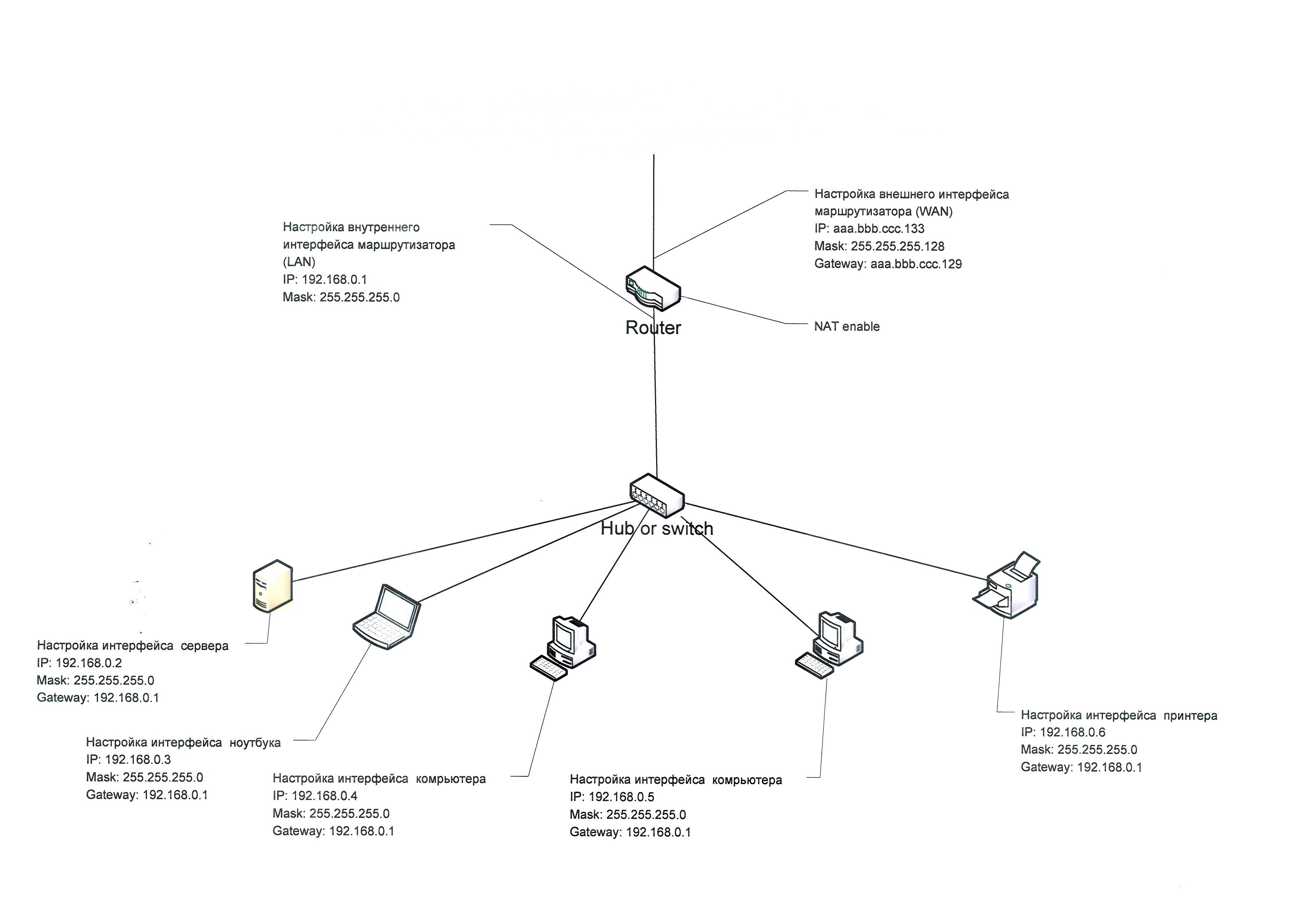

- а вот так сейчас.


проша - 2.27.06.10

Очень буду благодарен за помощь

Ваша /27 подсеть смаршрутизирована на адрес 85.xx.xxx.21 или просто так вам выдана?

Вариантов в принципе три
1) transparent mode DMZ-WAN - если подсеть не маршрутизирована на основной IP адрес, будет без потерь адресов
2) routing DMZ-WAN - вы конфигурите один IP адрес на DMZ и на клиентах указываете его шлюзом
3) дополнительная белая подсеть на LAN - если у вас небольшой некритичный трафик, можно и без вторых сетевых карт обойтись
