Alexandr030689
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 16:55
Не в сети

Зарегистрирован: Ср сен 17, 2014 08:50
Сообщений: 37
Добавлю

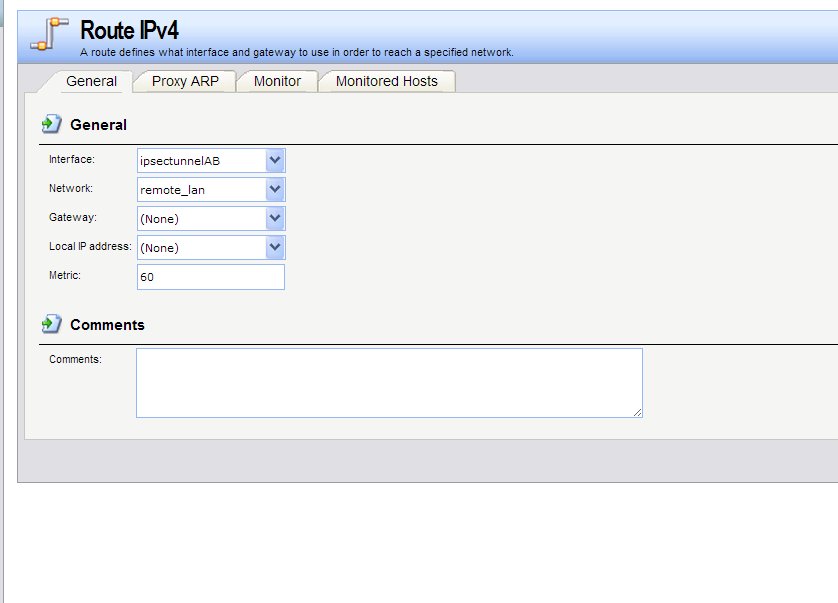

Вложения:

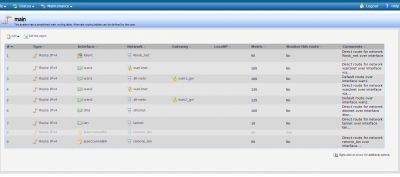

rout 2.png
rout 2.png [ 37.97 KiB | Просмотров: 3310 ]

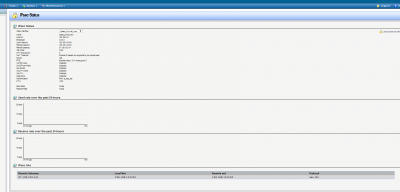

rout 1.png
rout 1.png [ 35.9 KiB | Просмотров: 3310 ]
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:01
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
Нужно добавить правила на icmp_all.
Тогда пинганете удаленную сеть - тоннель прочухается и будет нормально.
Маршруты стандартные оставьте.

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...
Вернуться наверх
 Профиль

Alexandr030689
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:02
Не в сети

Зарегистрирован: Ср сен 17, 2014 08:50
Сообщений: 37
Добавлю скринов

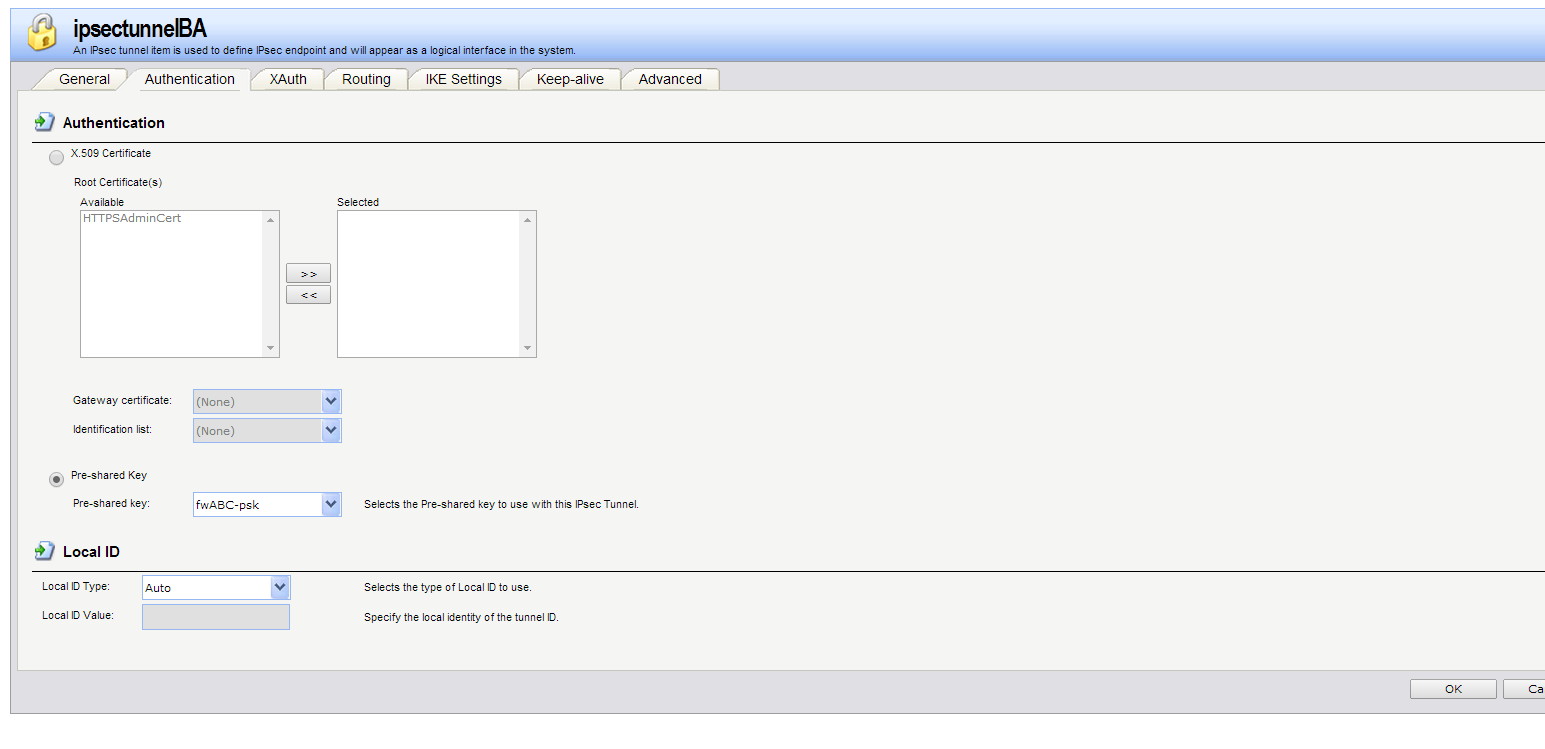

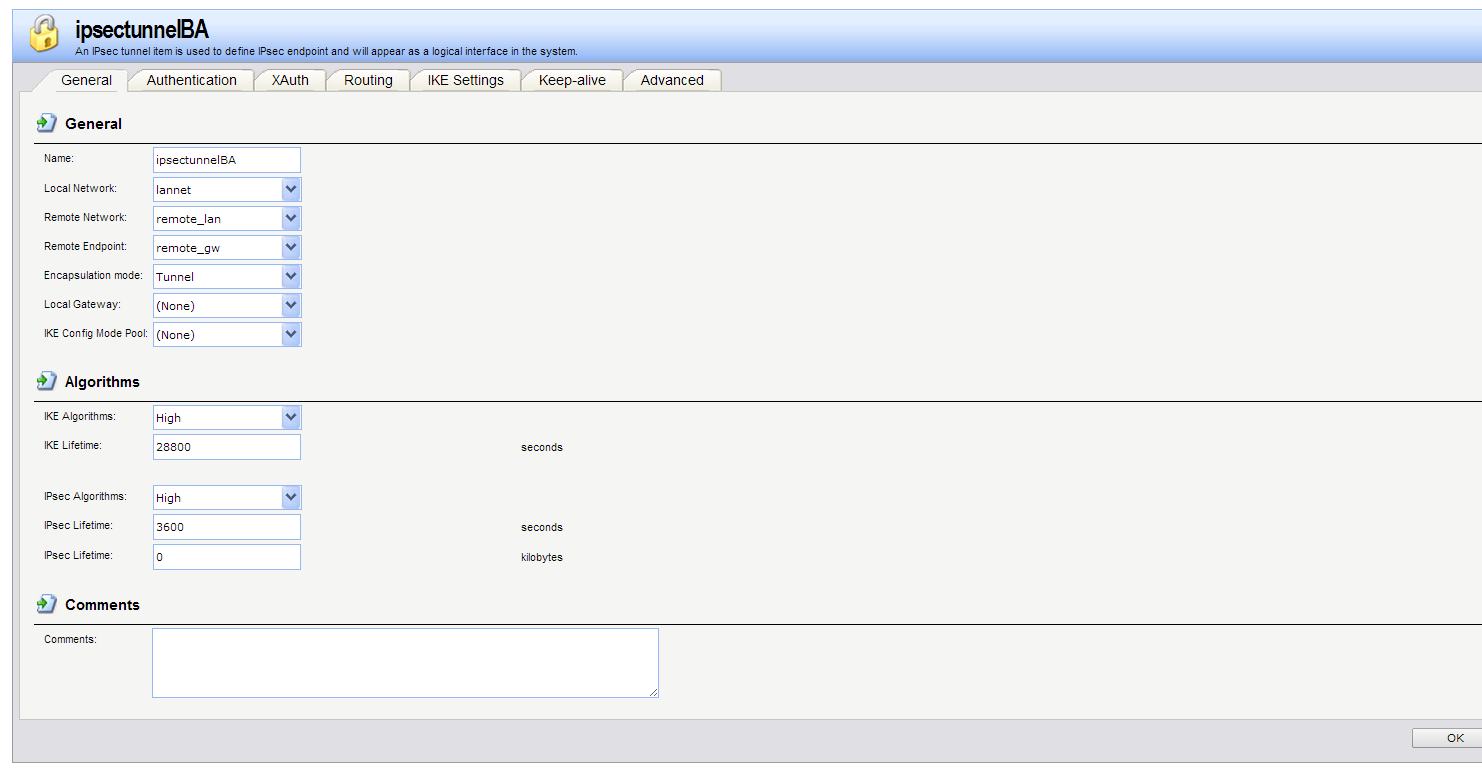

Вложения:

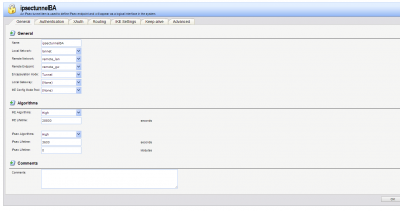

3.png [ 56.09 KiB | Просмотров: 3309 ]
2.png [ 65.86 KiB | Просмотров: 3309 ]
1.png [ 70.71 KiB | Просмотров: 3309 ]
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:05
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
А что за группа LAN_IP_SEQ_GROUP ? или как-то так.

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...
Вернуться наверх
 Профиль

Alexandr030689
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:08
Не в сети

Зарегистрирован: Ср сен 17, 2014 08:50
Сообщений: 37

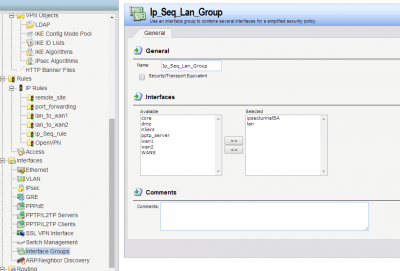

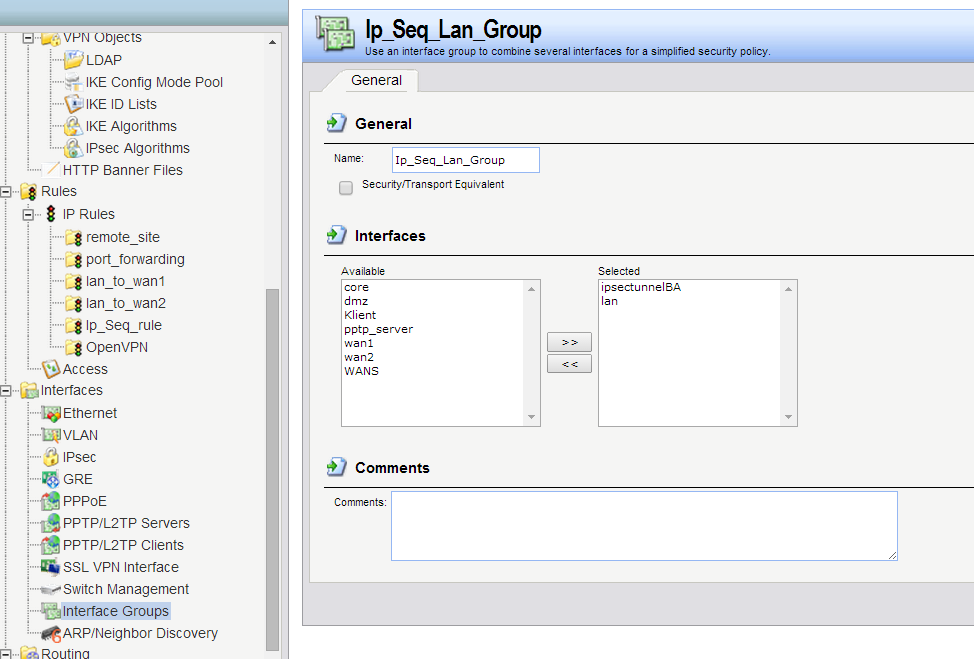

Объединил два интерфейса в группу. Из инструкции...


Вложения:
group.png [ 109.92 KiB | Просмотров: 3309 ]
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:10
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
Оставьте только интерфейсы тоннелей на каждой железке, а не группы.

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...
Вернуться наверх
 Профиль

Alexandr030689
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:13
Не в сети

Зарегистрирован: Ср сен 17, 2014 08:50
Сообщений: 37
Не помгло.
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:14
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
Пример настройки на железке "Home"
Тоннель между объектами "Home" и "GP"
IPSec=IPSec_Home-GP

Allow_IPSec_Home-GP: Allow lan/lannet IPSec_Home-GP/GP_lannet all_services
Allow_IPSec_GP-Home: Allow IPSec_Home-GP/GP_lannet lan/lannet all_services
Allow_IPSec_GP-Home_ping: Allow IPSec_Home-GP/GP_lannet core/lan_ip icmp_all

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...


Последний раз редактировалось MTRX Вт сен 23, 2014 17:23, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

Alexandr030689
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:19
Не в сети

Зарегистрирован: Ср сен 17, 2014 08:50
Сообщений: 37
MTRX писал(а):
Нужно добавить правила на icmp_all.
Тогда пинганете удаленную сеть - тоннель прочухается и будет нормально.
Маршруты стандартные оставьте.

icms_all добавил. маршруты стандартные. не помогло.


Вложения:

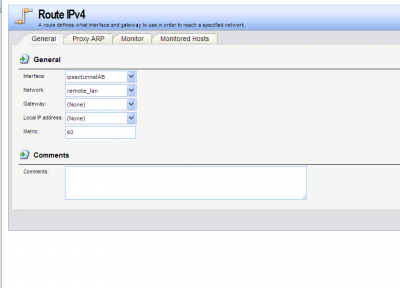

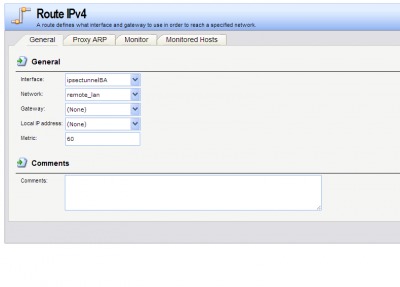

rout3.png [ 98.43 KiB | Просмотров: 3307 ]
icms.png [ 60.33 KiB | Просмотров: 3307 ]
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Вт сен 23, 2014 17:22
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
Чудес не бывает! Попробуйте пересоздать тоннели с нуля

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...
Вернуться наверх
 Профиль

Alexandr030689
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Ср сен 24, 2014 17:06
Не в сети

Зарегистрирован: Ср сен 17, 2014 08:50
Сообщений: 37
Добрый день!
Попробовал настроить заново. По инструкции: http://www.dlink.ua/ru/IPSec_DFL_DSR. До строчки "Настройка туннеля со стороны DSR."
Сделал всё симметрично на обоих DFL-ках. По моей логике всё сходиться, железяки со мной не согласны.
Опять туннели устанавливаться, а обмена данными между сетями нет. Наверное что то не то с правилами.
Выручайте пожалуйста! :( :( :(


Вложения:
rule_new.png [ 57.26 KiB | Просмотров: 3294 ]

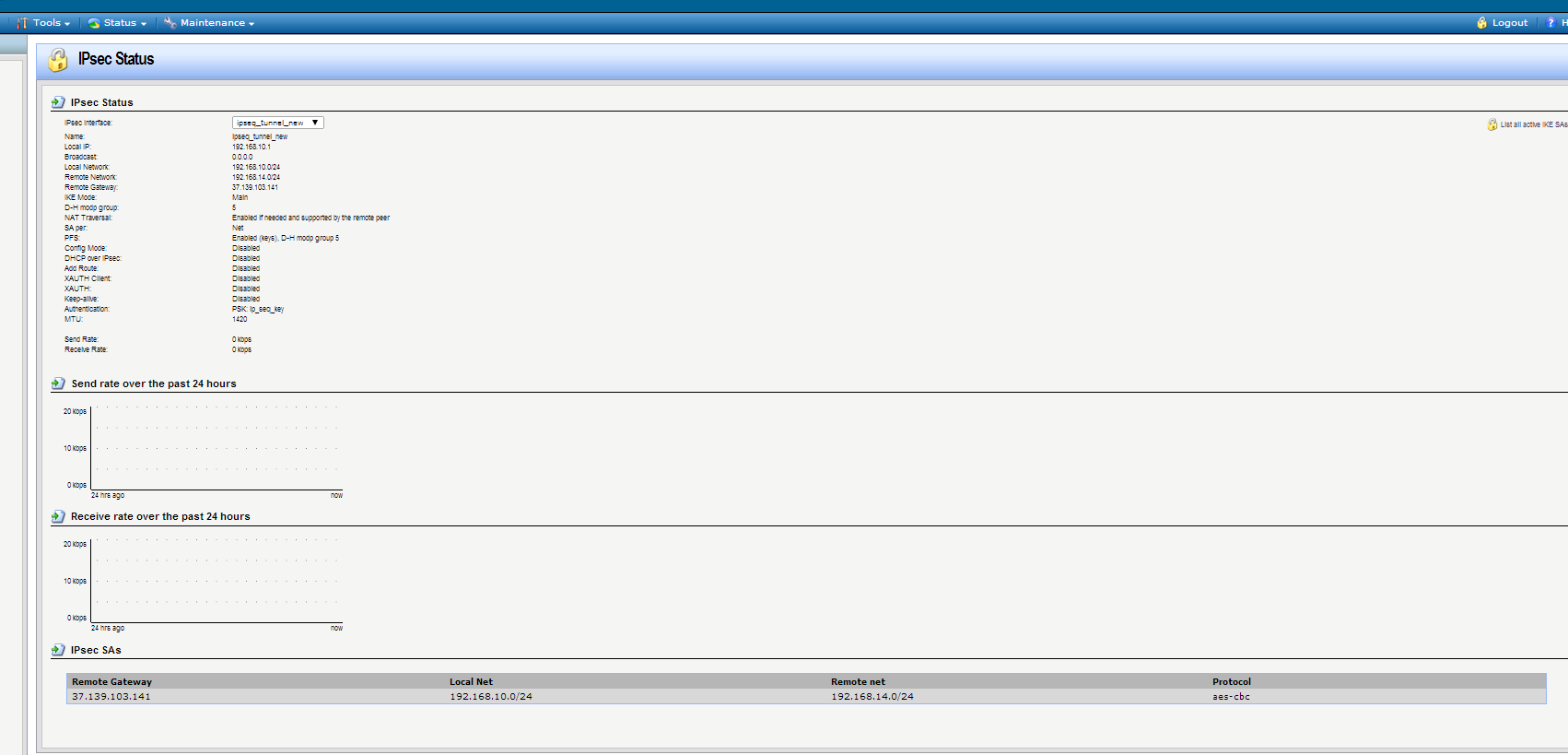

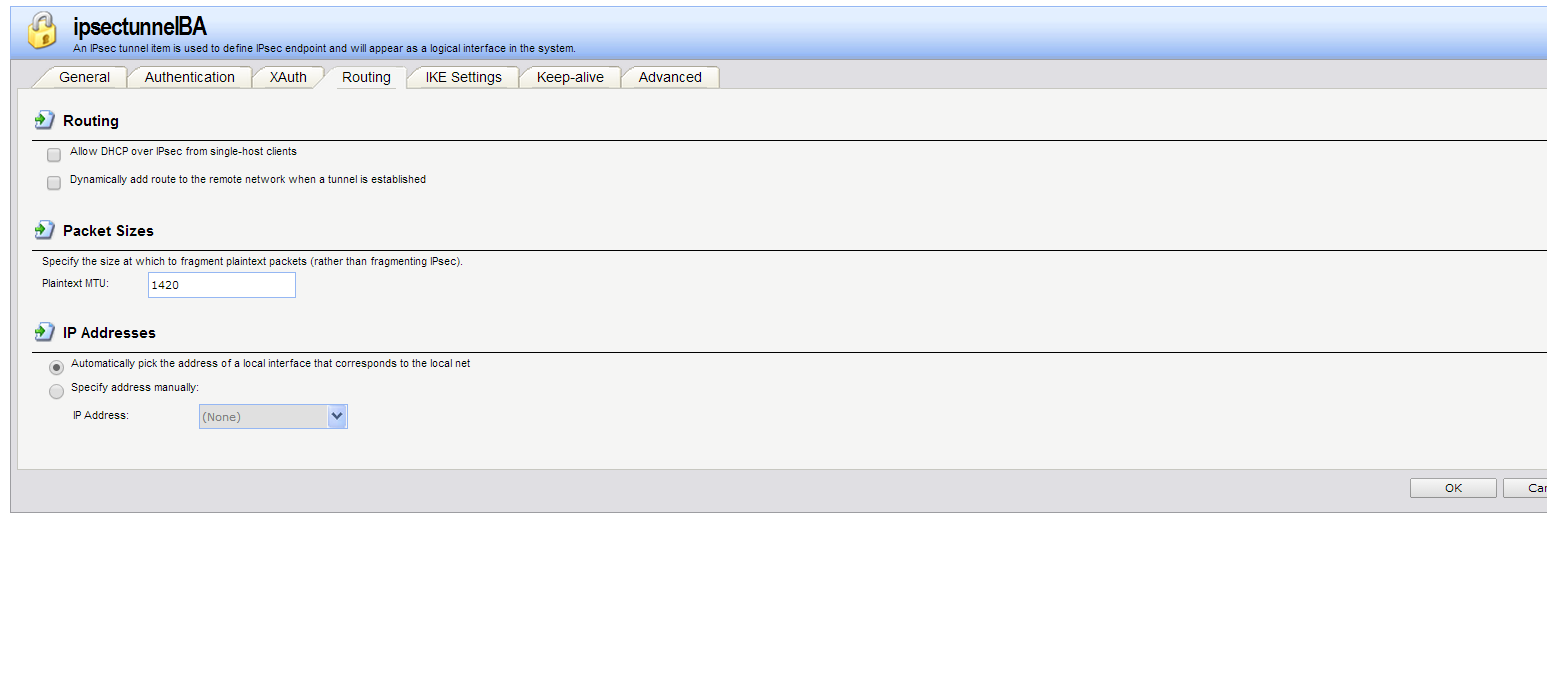

ipseq_new.png [ 64.87 KiB | Просмотров: 3294 ]
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Ср сен 24, 2014 17:16
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
Что в логах?

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Ср сен 24, 2014 17:34
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
Вероятно, выше папки ip_seq_rules_new есть какие-то другие правила, возможно даже запрещающие.
Попробуйте поднять вновь созданные правила выше всех.

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...
Вернуться наверх
 Профиль

Alexandr030689
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Чт сен 25, 2014 08:32
Не в сети

Зарегистрирован: Ср сен 17, 2014 08:50
Сообщений: 37
Правила поднял. Ничего не изменилось. Интересно то, что в логах ничего по поводу ipseq, ike, 500, 4500 портов нет ни на одной DFL.
Вернуться наверх
 Профиль

MTRX
 Заголовок сообщения: Re: Настройка vpn на dfl-860-e
СообщениеДобавлено: Чт сен 25, 2014 08:38
Не в сети

Зарегистрирован: Пт июл 20, 2007 19:07
Сообщений: 8629
Откуда: Москва
1. Обновленные правила на DFL'ке на другом конце прописаны?
2. Загляните в личку.

_________________
С уважением, Matrox.
DFL, HPE, QNAP, Netgear и прочее железо...
