 Заголовок сообщения: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Вт окт 24, 2017 16:30
Не в сети

Зарегистрирован: Вт окт 24, 2017 16:16
Сообщений: 7
Всем привет! Вот такая ситуевина. В данный коммутатор заходит оптический кабель (SFP 25 port) с инетом от тарелки. Из порта 1 (ETH) через UTP идет подключению в маршрутизатор, который раздает WIFI. Вопрос: возможно ли из DGS-1210-28P настроить через SFP порт (например 28) настроить передачу интернета в соседнее здание. Я пробовал - не выходит.
PS: сильно не кидайте камнями .


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 09:57
Не в сети

Зарегистрирован: Ср окт 10, 2007 15:21
Сообщений: 310
1. в другом здании какой коммутатор стоит? или медиаконвертер?
2. на портах VLAN один?
3. ip адреса в зданиях какие? это одна сетка вида 192.168.0.0/24 или 2 разные сетки вида 192.168.0.0/24 в первом и 192.168.1.0/24 во втором?
4. шлюз у компов прописаны верно?

желательно схему нарисуйте хоть от руки и сфоткайте, выложите сюда


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 12:15
Не в сети

Зарегистрирован: Чт фев 07, 2013 11:14
Сообщений: 52
Откуда: Зеленоград, Москва, Россия
Судя по описанию, Вы ничего собственно в свиче специально не настраивали такого, что могло бы блокировать трафик с порта 25 на порт 28.
Если все три порта (1, 25, 28) в одном VLAN (возможно, default, VID=1), то проблема скорее всего не в коммутаторе, а в правильной настройке.
Чисто теоретически тарелка, вероятно, изображает из себя NAT-роутер, отдавая в сеть (порт 25) LAN-соединение. В таком случае нужно в другом здании настроить маршрутизатор в ту же подсеть на адрес, не входящий в DHCP-скоп тарелки, либо получать оттуда адрес динамически, и NAT-ить его клиентам.
Если же тарелка просто изображает из себя мост (конвертор интерфейса), а все проблемы авторизации у провайдера возложены на WiFi-маршрутизатор, то самым простым вижу вернуть в коммутатор соединение от проводной LAN маршрутизатора (скажем в порт 2) и включить этот порт и порт в соседнее здание в отдельный VLAN. Маршрутизатор в соседнем здании при этом либо должен тоже NAT-ить, либо наоборот, изображать из себя прозрачный мост, т.е. не менять подсеть, да ещё и пропускать через себя BOOTS/BOOTP.
Для более подробных рекомендаций нехватает исходных данных.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 13:38
Не в сети

Зарегистрирован: Вт окт 24, 2017 16:16
Сообщений: 7

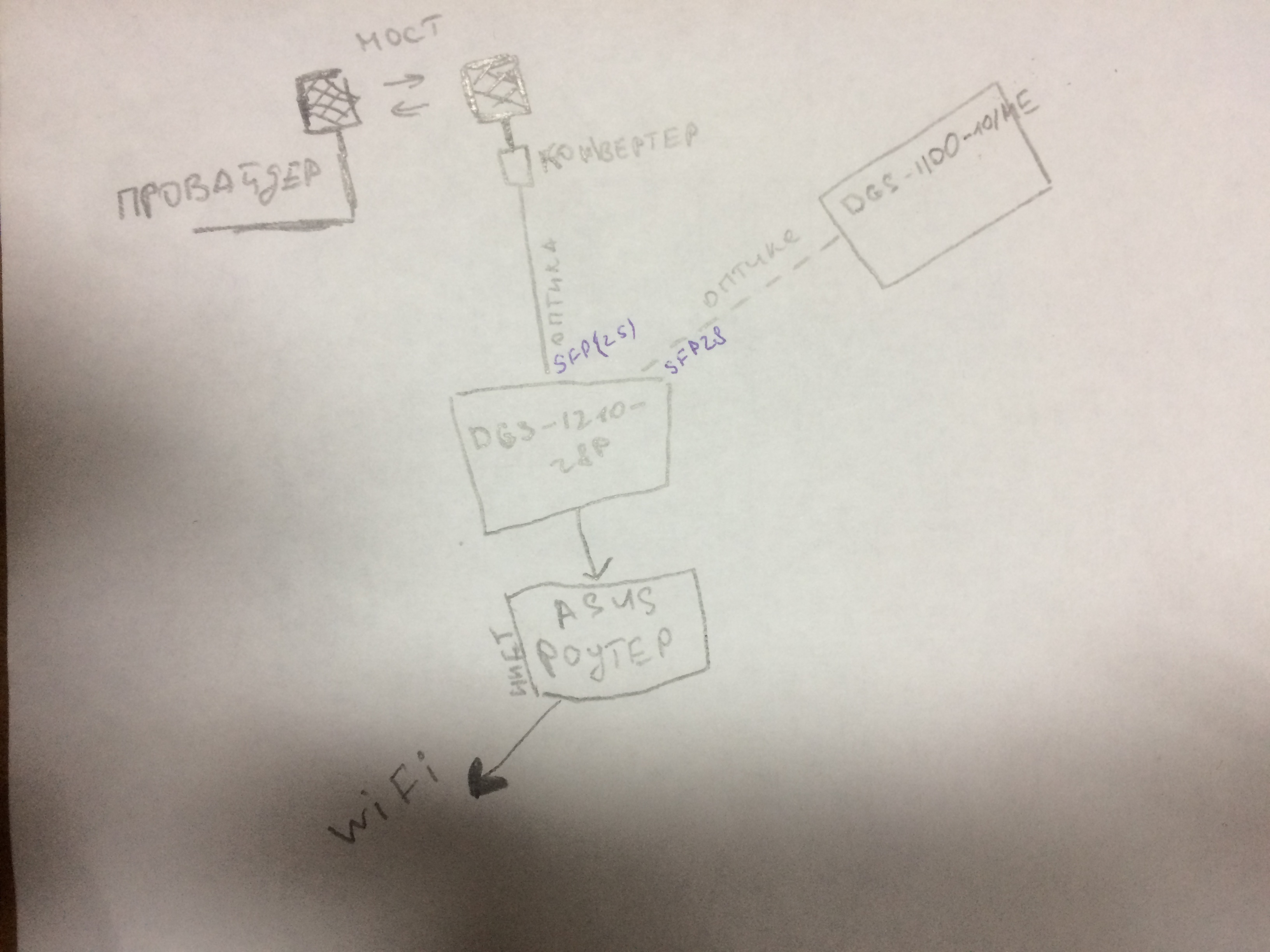

Вот схемка. Необходимо пустить инет на DGS-1100-10/me. Оптика уже протянута.


Вложения:
IMG_5466-25-10-17-13-33.JPG [ 1 MiB | Просмотров: 4454 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 13:59
Не в сети

Зарегистрирован: Ср окт 10, 2007 15:21
Сообщений: 310
а в роутер ваш из коммутатора в какой порт патчкорд включен? в WAN или LAN?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:07
Не в сети

Зарегистрирован: Вт окт 24, 2017 16:16
Сообщений: 7
Роутер подключен в WAN. Там белый IP провайдера. Антенны используются как мост, коммутаторы сбросил в дефолт,сейчас инет раздается только через вай фай. Можно конечно воткнуть медиаконвертер и не парится, но...


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:15
Не в сети

Зарегистрирован: Ср окт 10, 2007 15:21
Сообщений: 310
kiruxa757 писал(а):
Роутер подключен в WAN. Там белый IP провайдера. Антенны используются как мост, коммутаторы сбросил в дефолт,сейчас инет раздается только через вай фай. Можно конечно воткнуть медиаконвертер и не парится, но...


теперь все ясно, Вам надо:
1. создать VLAN отдельный для " белого инета"
2. добавить в этот vlan порт 25 и порт 1, к которому подключен роутер (wan порт на роутере),
3. подключить ваш роутер в свитч еще один патчкордом, но уже через LAN-порт в любой из портов коммутатора,


теперь ВАЖНО!!!
1. у Вас в обоих зданиях какая сеть? 192.168.0.0/24? на подсети здания не разделены?
2. ip компы и сервера получают каким образом? статикой прописаны вручную или есть DHCP-сервер?
3. в настройках роутера сеть другая на LANе? скажем у Вас сеть 192.168.0.0/24, а на роутере 192.168.1.0/24?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:20
Не в сети

Зарегистрирован: Вт окт 24, 2017 16:16
Сообщений: 7
Сейчас везде одна подсеть 192.168.1.0. Планируется в новом здании сделать 192.168.2.0 и посадить всех на вайфай


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:22
Не в сети

Зарегистрирован: Ср окт 10, 2007 15:21
Сообщений: 310
kiruxa757 писал(а):
Сейчас везде одна подсеть 192.168.1.0. Планируется в новом здании сделать 192.168.2.0 и посадить всех на вайфай

получаете ip адреса каким образом? DHCP или статикой прописаны?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:24
Не в сети

Зарегистрирован: Вт окт 24, 2017 16:16
Сообщений: 7
DHCP раздает роутер


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:27
Не в сети

Зарегистрирован: Ср окт 10, 2007 15:21
Сообщений: 310
kiruxa757 писал(а):
DHCP раздает роутер


этот роутер асус? он если подключен только через WAN, то Ip получают через DHCP только WiFi клиенты, остальные компы-то как получают ip? серваки есть? как пони получают ip?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:30
Не в сети

Зарегистрирован: Вт окт 24, 2017 16:16
Сообщений: 7
в том то и дело, что в новом здании пока ничего нет, вот только настраивать начинаю. попробую Вашу выше описанную схемку. отпишусь по результату.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср окт 25, 2017 14:39
Не в сети

Зарегистрирован: Ср окт 10, 2007 15:21
Сообщений: 310
тогда сделайте так:
1. создать VLAN отдельный для " белого инета", скажем с номером 100,
2. добавить в этот vlan порт 25 и порт 1, к которому подключен роутер (wan порт на роутере),
3. подключить ваш роутер в свитч еще одиним патчкордом, но уже через LAN-порт в любой из портов коммутатора, скажем в порт номер 2 для удобства,
4. после этого все компы в сети будут получать ip адреса по DHCP и инет на них будет! заморачиваться с разделением на подсети нет смысла Вам, на сколько я понял у Вас там не густо компов

если у Вас есть сервер(а) и сетевые принтера, то им давать ip из диапазона 192.168.1.2-192.168.1.20, сам роутер настроить для раздачи ip адресов из диапазона 192.168.1.21-192.168.1.254, тогда у Вас будет порядок хоть какой-то..., маска 24 или 255.255.255.0, в зависимости от оборудования, в каком формате оно принимает настройки маски, сам же роутер должен иметь адрес на портах LAN тогда 192.168.1.1.

если же Вы хотите всех пересадить именно на Wi-Fi, то советую закупать а дальнейшем не роутер во второе здание, а точку доступа, чтобы не плодить подсети и геморой себе на пятую точку.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-1210-28P подключить кольцом
СообщениеДобавлено: Ср ноя 01, 2017 12:55
Не в сети

Зарегистрирован: Вт окт 24, 2017 16:16
Сообщений: 7
Спасибо, все получилось. Настроил другую подсетку, инет работает.
