petav
 Заголовок сообщения: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Сб июл 28, 2018 12:41
Не в сети

Зарегистрирован: Ср июн 06, 2012 12:21
Сообщений: 43
Здравствуйте!

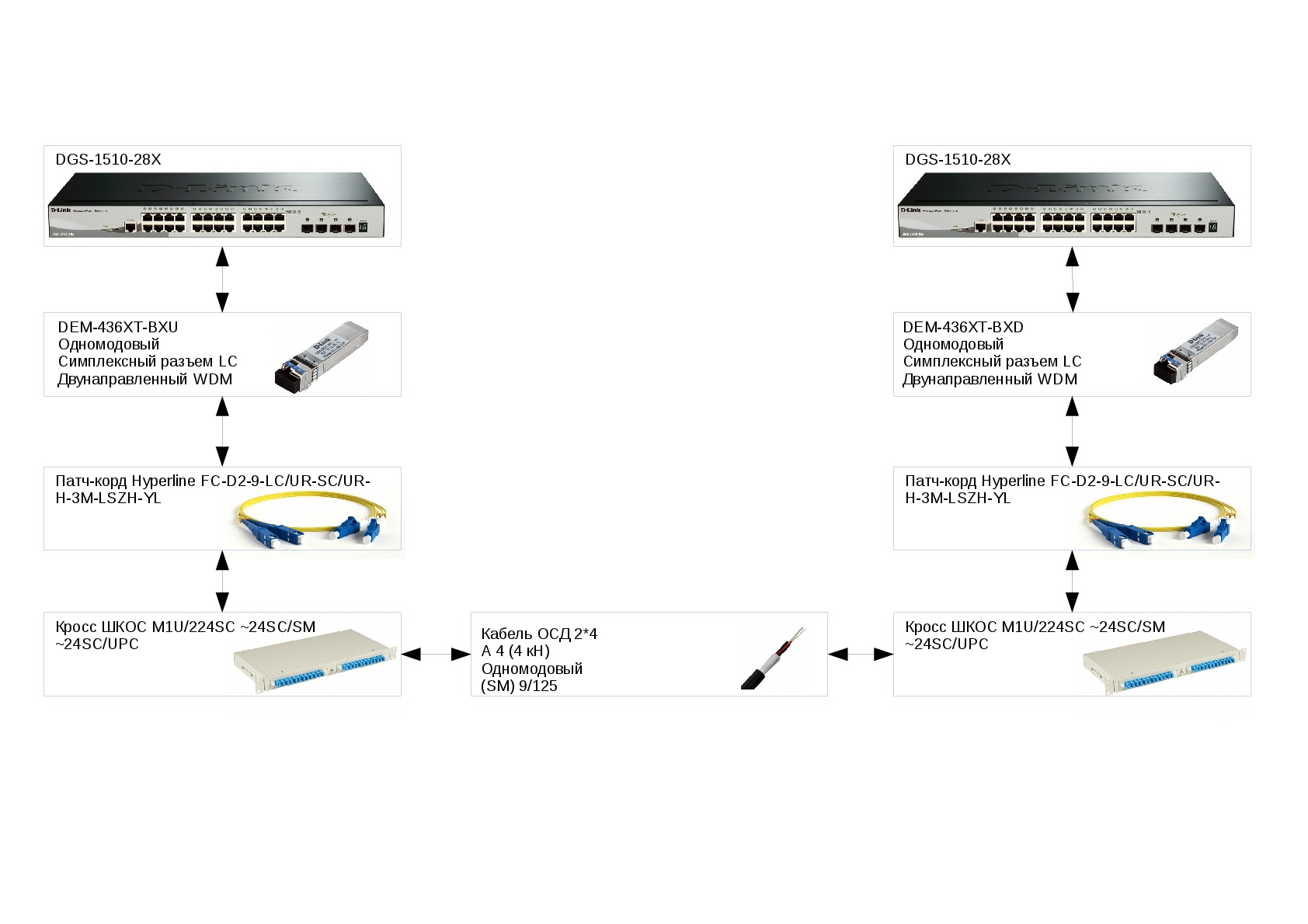

Собрали схему
Лампочка над модулями SFP на загорается на обоих коммутаторах. Длинна кабеля между кросами меннее 80м.


Вложения:
Комментарий к файлу: Иллюстрация в лучшем качестве
Иллюстрация №93.6.5 Аппаратная реализаци%D-001.jpg
Иллюстрация №93.6.5 Аппаратная реализаци%D-001.jpg [ 220.37 KiB | Просмотров: 3003 ]
Вернуться наверх
 Профиль

Alexey Mishenko
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Вс июл 29, 2018 04:06
Не в сети

Зарегистрирован: Чт сен 08, 2011 04:59
Сообщений: 1639
Откуда: Алтайский край, Барнаул
Пробовали на одной из точек пачкорды оптические местами поменять? Нужно же крестом сигнал отправлять 1->2, 2->1
Так же может быть что-то не так в оптическом кроссе, например собрали его неправильно и порты местами перепутали.
Вернуться наверх
 Профиль

petav
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Вс июл 29, 2018 04:32
Не в сети

Зарегистрирован: Ср июн 06, 2012 12:21
Сообщений: 43
Alexey Mishenko писал(а):
Пробовали на одной из точек пачкорды оптические местами поменять? Нужно же крестом сигнал отправлять 1->2, 2->1

Двунаправленная (WDM) технология
Скрытый текст: показать
Двунаправленная (WDM) технология позволяет обеспечить прием и передачу данных по одному волокну, используя две разные длины волн. Это помогает сэкономить на стоимости развертывания дополнительных оптоволоконных кабелей, а также обеспечивает более гибкое распределение полосы пропускания.

Патч-корд оптичский один с каждой стороны.
Вернуться наверх
 Профиль

Alexey Mishenko
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Вс июл 29, 2018 04:36
Не в сети

Зарегистрирован: Чт сен 08, 2011 04:59
Сообщений: 1639
Откуда: Алтайский край, Барнаул
Ох, я как-то неправильно прочитал, прошу прощения. Просто шнуры дуплекс на схеме:). Я подумал что это двухволоконные сфп, а это сфп+
Вернуться наверх
 Профиль

petav
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Вс июл 29, 2018 04:43
Не в сети

Зарегистрирован: Ср июн 06, 2012 12:21
Сообщений: 43
Alexey Mishenko писал(а):
Ох, я как-то неправильно прочитал, прошу прощения. Просто шнуры дуплекс на схеме:). Я подумал что это двухволоконные сфп, а это сфп+

Действительно шнуры дуплекс. После разъединения их стало 2 шт. single. (Передал в инфографике именно то, что используем.)
Вернуться наверх
 Профиль

petav
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Вт июл 31, 2018 11:30
Не в сети

Зарегистрирован: Ср июн 06, 2012 12:21
Сообщений: 43
Проверили оптический кросс, увидели свет в обе стороны, также увидели свет от sfp+ модулей. Но линк не поднимается.
Включили ddm на коммутаторах модулей не увидели.
На коммутаторах show interfaces transceiver даёт ничего.


Вложения:

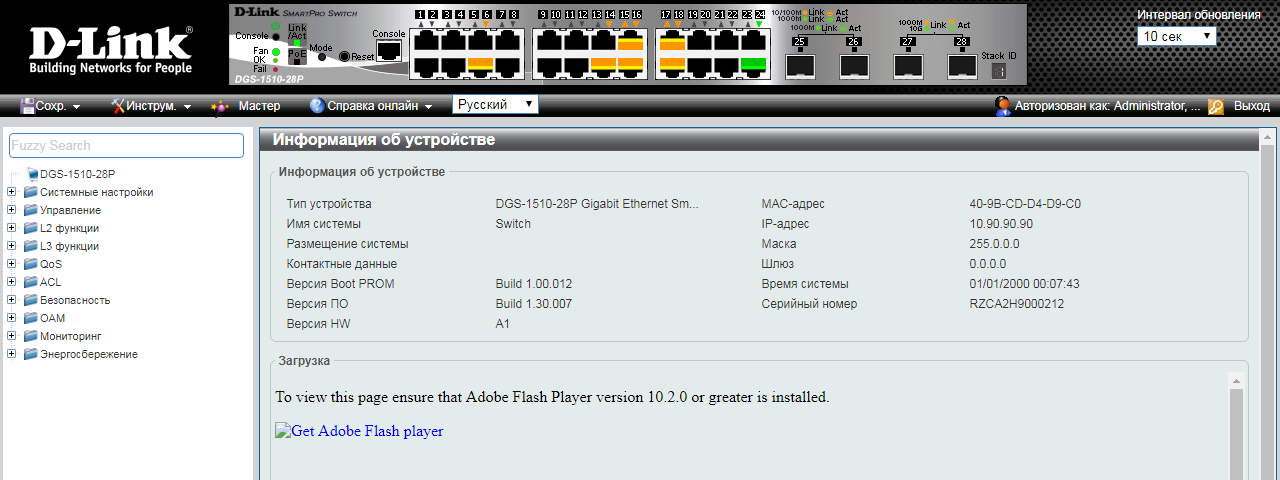

Комментарий к файлу: DGS-1510-28P
FW: 1.30.007
HW: A1
SN: RZCA2H9000212
side2.png [ 1.76 MiB | Просмотров: 2943 ]
Комментарий к файлу: DGS-1510-28X
FW: 1.30.007
HW: A1
SN: RZGQ2H9000296
side1.png [ 245.02 KiB | Просмотров: 2943 ]
Вернуться наверх
 Профиль

petav
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Ср авг 01, 2018 13:05
Не в сети

Зарегистрирован: Ср июн 06, 2012 12:21
Сообщений: 43
Смогли поднять линк между Dlink DEM-436XT-BXU и GR-SP10-W3320L-D. Всего на 1G, на 10G линк не поднимается.
Т.е. модули скорее всего рабочие.
Не можем понять почему линк между другими модулями не поднимается.

p.s. линк между Dlink DEM-436XT-BXU и GR-SP10-W3320L-D поднялся только после отключения ddn shutdown
Вернуться наверх
 Профиль

petav
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Чт авг 02, 2018 16:43
Не в сети

Зарегистрирован: Ср июн 06, 2012 12:21
Сообщений: 43
Заметили, что в ddm пусто т.к. sfp модули у нас без поддержки ddm.
Вернуться наверх
 Профиль

petav
 Заголовок сообщения: Re: Not Active DEM-436XT-BX_ & DGS-1510-28_
СообщениеДобавлено: Чт авг 02, 2018 16:47
Не в сети

Зарегистрирован: Ср июн 06, 2012 12:21
Сообщений: 43
Линк на 10G поднялся после ручной установки скорости на интерфейсе.
Судя по всему автосогласование не отрабатывало.
Тема решена.
