Абишник
 Заголовок сообщения: Штормит в сторону одного порта
СообщениеДобавлено: Пн июл 25, 2016 16:07
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
Уважаемые коллеги!
Помогите найти петлю или подскажите механизм как определить петлю на оборудовании.
То, что петля на моем оборудовании это 100%
Схему оборудования прикладываю
Изначально петля была только на моем оборудовании.
Между оборудованием 100, 104, 105 сделан резерв.
Включаешь порт 16 на 100 и штормит во все порты.
Я настроил stp на 100, 104, 105. На 100 stp настроен только на портах 13 и 16
Между моим оборудованием все норм стало, но начало штормить в сторону провайдера 1, у него порт ложиться в errordisable. port isolated у них тоже настроен.
Если я удалю VLAN 14 и 15, то все норм, но без этих вланов смысла нет в работе.
Заранее спасибо!

    Это СТП с 3120,100

    100:admin#sh stp
    Command: show stp

    STP Bridge Global Settings
    ---------------------------
    STP Status : Enabled
    STP Version : RSTP
    Max Age : 20
    Hello Time : 2
    Forward Delay : 15
    Max Hops : 20
    TX Hold Count : 6
    Forwarding BPDU : Disabled
    New Root Trap : Enabled
    Topology Change Trap : Enabled
    NNI BPDU Address : dot1d


    100:admin#sh stp i
    Command: show stp instance

    STP Instance Settings
    ---------------------------
    Instance Type : CIST
    Instance Status : Enabled
    Instance Priority : 0 (Bridge Priority : 0 , SYS ID Ext : 0 )

    STP Instance Operational Status
    --------------------------------
    Designated Root Bridge : 0 /C8-BE-19-C7-6B-60
    External Root Cost : 0
    Regional Root Bridge : 0 /C8-BE-19-C7-6B-60
    Internal Root Cost : 0
    Designated Bridge : 0 /C8-BE-19-C7-6B-60
    Root Port : None
    Max Age : 20
    Forward Delay : 15
    Last Topology Change : 174162
    Topology Changes Count : 69

    Это СТП 3200,104

    104:admin#sh stp
    Command: show stp

    STP Bridge Global Settings
    ---------------------------
    STP Status : Enabled
    STP Version : RSTP
    Max Age : 20
    Hello Time : 2
    Forward Delay : 15
    Max Hops : 20
    TX Hold Count : 6
    Forwarding BPDU : Disabled
    NNI BPDU Address : dot1d
    TCN Trap/Log Trigger Event : Both


    104:admin#sh stp i
    Command: show stp instance

    STP Instance Settings
    ---------------------------
    Instance Type : CIST
    Instance Status : Enabled
    Instance Priority : 32768(Bridge Priority : 32768, SYS ID Ext : 0 )

    STP Instance Operational Status
    --------------------------------
    Designated Root Bridge : 0 /C8-BE-19-C7-6B-60
    External Root Cost : 20000
    Regional Root Bridge : 32768/BC-F6-85-EC-9C-60
    Internal Root Cost : 0
    Designated Bridge : 0 /C8-BE-19-C7-6B-60
    Root Port : 26
    Max Age : 20
    Forward Delay : 15
    Last Topology Change : 174028
    Topology Changes Count : 13

    Это СТП 3200, 105

    DES-3200-28P:admin#sh stp
    Command: show stp

    STP Bridge Global Settings
    ---------------------------
    STP Status : Enabled
    STP Version : RSTP
    Max Age : 20
    Hello Time : 2
    Forward Delay : 15
    Max Hops : 20
    TX Hold Count : 6
    Forwarding BPDU : Disabled
    NNI BPDU Address : dot1d
    TCN Trap/Log Trigger Event : Both


    DES-3200-28P:admin#sh stp i
    Command: show stp instance

    STP Instance Settings
    ---------------------------
    Instance Type : CIST
    Instance Status : Enabled
    Instance Priority : 32768(Bridge Priority : 32768, SYS ID Ext : 0 )

    STP Instance Operational Status
    --------------------------------
    Designated Root Bridge : 0 /C8-BE-19-C7-6B-60
    External Root Cost : 40000
    Regional Root Bridge : 32768/BC-F6-85-EC-96-80
    Internal Root Cost : 0
    Designated Bridge : 32768/BC-F6-85-EC-9C-60
    Root Port : 26
    Max Age : 20
    Forward Delay : 15
    Last Topology Change : 174287
    Topology Changes Count : 7


Вложения:
stp_VI.pdf [117.36 KiB]
Скачиваний: 226
Вернуться наверх
 Профиль

Artem Kolpakov
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Вт июл 26, 2016 14:32
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт янв 18, 2011 13:29
Сообщений: 8999
Если порт провайдера переводится в errdisable - отключите stp в его сторону.
Вернуться наверх
 Профиль

Абишник
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Вт июл 26, 2016 16:47
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
На коммутаторе 3120, 100 stp отключено на всех портах кроме 13 и 16
В сторону провайдера 1 смотрит порт 3 (мы с ними соеденены медью)

DGS-3120-24SC:admin#sh stp port 3
Command: show stp ports 1:3

MSTP Port Information
----------------------
Port Index : 1:3 , Hello Time: 2 /2 , Port STP : Disabled ,
External PathCost : Auto/200000 , Edge Port : False/No , P2P : Auto /No
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 N/A 200000 128 Forwarding NonStp

DGS-3120-24SC:admin#sh stp port 13
Command: show stp ports 1:13

MSTP Port Information
----------------------
Port Index : 1:13 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : True , Port RestrictedTCN : False
Port Forward BPDU : Enabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 0000/C8BE19C76B60 20000 128 Forwarding Designated

DGS-3120-24SC:admin#sh stp port 16
Command: show stp ports 1:16

MSTP Port Information
----------------------
Port Index : 1:16 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : True , Port RestrictedTCN : False
Port Forward BPDU : Enabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 N/A 20000 128 Disabled Disabled
Вернуться наверх
 Профиль

nixx
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Чт июл 28, 2016 18:33
Не в сети

Зарегистрирован: Вт сен 04, 2007 01:32
Сообщений: 291
Откуда: Курск
провайдер1 вам на порту 6 точно не 14 или 15 влан отдает в аксессе? вы точно нигде не перепутали вланы 14, 15 с вланом 6 (ну т.е. в аксессный порт влана 6 воткнули шнурок влана 14, например)?
включите у себя лупдетект на всех портах, кроме тех, где включено stp.

да и вообще - errdisable у провайдера по какому событию-то? видит кольцо? или что-то еще? попросите полную строчку из лога.

и в чем смысл двух линков к провайдер1? по одному не судьба? или это резерв?

_________________
/nixx
Вернуться наверх
 Профиль

Абишник
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Пт июл 29, 2016 09:02
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
На 6 порту я лично не видел настройку, но несколько раз переспрашивал.
Данный порт нужен для открытого WiFi, они у себя держать сервис аутентификации
Перепутать ничего не мог с номерами перепроверял 3 раза и 3 раза включал 16 порт. И все 3 раза ложился порт 2 у оператора1
У провайдера порт ложиться по дупдетект

По лупдетект (он включится при STP?)
config loopdetect ports 1 state enabled
config loopdetect ports 3-12 state enabled
config loopdetect ports 14-15 state enabled
config loopdetect ports 16-24 state enabled
config loopdetect mode port-based
config loopdetect recover_timer 300
config loopdetect interval 5
enable loopdetect
Этих команд достаточно?

Имеет ли смысл включить на всех портах STP?
Может как то поиграться с пакетами BPDU
У провайдера 1 стоит тоже коммутатор dlink
Вернуться наверх
 Профиль

nixx
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Пт июл 29, 2016 12:58
Не в сети

Зарегистрирован: Вт сен 04, 2007 01:32
Сообщений: 291
Откуда: Курск
не понял, к какому свитчу на схеме эти команды относятся. вы не включаете лупдетект на 2-м порту, но при этом я нигде не вижу, чтобы у вас где-то 2-й порт использовался в кольце.

вообще имеет смысл всегда включать лупдетект на всех портах, кроме тех, где включено STP (свитч просто не даст там включить).
а STP наоборот - только там, где реально у вас закольцовано.
bpdu при линках с чужими сетями спокойней будет фильтровать.

а если у провайдера длинк, то попросите его отключить лупдетект )) поклявшись всем святым, что у вас нет кольца.
это реальный совет, у меня самого такой клиент есть с сильно размазанной по городу сетью.
длинк в режиме лупдетекта port-based ловит кольцо, даже если вланы на портах не совпадают, но при этом где-то сводятся на один свитч. отключаю лупдетект - и все прекрасно работает. ну или можно попробовать перевести в режим vlan-based.

_________________
/nixx
Вернуться наверх
 Профиль

Абишник
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Пн сен 05, 2016 11:44
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
Сегодня проверил рекомендации nixxа
На своем 3120 ввел команды
config loopdetect ports 1-12 state enabled
config loopdetect ports 14-15 state enabled
config loopdetect ports 17-24 state enabled
config loopdetect mode port-based
config loopdetect recover_timer 300
config loopdetect interval 5
enable loopdetect

Включаю на нем же порт 16 и мой третий порт вырубился, а у провайдера 1 порты 2 и 6 перешли в эррор дисейбл.
Провайдер 1 не может выключить на своих коммутаторах лупдетекс, т.к. если заштормит следующий по уровню коммутатор, то они потеряют пол города.
Можно но ли еще как донастроить мое оборудование, чтобы кольцо работало нормально?
Спасибо!
Вернуться наверх
 Профиль

myth
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Пн сен 05, 2016 13:05
Не в сети

Зарегистрирован: Пт июл 08, 2016 00:33
Сообщений: 43
Наймите админа.
Вернуться наверх
 Профиль

Абишник
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Ср сен 14, 2016 08:50
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
Договорился с Провайдером1 и убрали линию
На моем 3160 порт 2, а у провайдера1 порт 6 (схему см. вложение)
От него в транк принял VLAN, который обеспечивал работу WiFi - все работает как надо.
Включаю опять на своем 3120 порт 16 и снова у Провайдера1 порт2 ложится в ErrorDisable

Скрытый текст: показать
ЛОГ с 3200,104
DES-3200-28P:admin#sh log
Command: show log

Index Date Time Level Log Text
----- ---------- -------- ------- ----------------------------------------------
14815 2016-09-14 08:28:57 INFO(6) Successful login through Web (Username: admiN,
IP: 10.43.79.2)
14814 2016-09-14 08:28:10 NOTI(5) Topology changed (Instance:0, Port:26,MAC:C8-B
E-19-C7-6B-60)
14813 2016-09-14 08:28:08 NOTI(5) Topology changed (Instance:0, Port:26,MAC:C8-B
E-19-C7-6B-60)
14812 2016-09-14 08:28:08 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Forwarding->Discarding
14811 2016-09-14 08:28:08 INFO(6) Spanning Tree port role changed (Instance:0,
Port:25) DesignatedPort->AlternatePort
14810 2016-09-14 08:27:27 INFO(6) Successful login


Скрытый текст: показать
Лог с 3200,105
DES-3200-28P:admin#sh log
Command: show log

Index Date Time Level Log Text
----- ---------- -------- ------- ----------------------------------------------
19056 2016-09-14 08:30:15 NOTI(5) Topology changed (Instance:0, Port:26,MAC:BC-F
6-85-EC-9C-60)
19055 2016-09-14 08:30:13 NOTI(5) Topology changed (Instance:0, Port:26,MAC:BC-F
6-85-EC-9C-60)
19054 2016-09-14 08:30:13 INFO(6) Spanning Tree port role changed (Instance:0,
Port:26) DesignatedPort->RootPort
19053 2016-09-14 08:30:13 NOTI(5) New root port selected (Instance:0, Port:26)
19052 2016-09-14 08:30:13 INFO(6) New Root bridge selected (MAC:C8-BE-19-C7-6B-6
0, Priority:0)
19051 2016-09-14 08:30:13 INFO(6) New Root bridge selected (MAC:BC-F6-85-EC-96-8
0, Priority:32768)
19050 2016-09-14 08:30:13 INFO(6) Port 25 link down
19049 2016-09-14 08:29:19 INFO(6) Successful login through Web (Username: admiN,
IP: 10.43.79.2)
19048 2016-09-14 08:28:10 NOTI(5) Topology changed (Instance:0, Port:25,MAC:C8-B
E-19-C7-6B-60)
19047 2016-09-14 08:28:09 NOTI(5) Topology changed (Instance:0, Port:25,MAC:C8-B
E-19-C7-6B-60)
19046 2016-09-14 08:28:09 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:26) Learning->Forwarding
19045 2016-09-14 08:28:09 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:26) Discarding->Learning
19044 2016-09-14 08:28:09 NOTI(5) Topology changed (Instance:0, Port:25,MAC:BC-F
6-85-EC-96-80)
19043 2016-09-14 08:28:09 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Learning->Forwarding
19042 2016-09-14 08:28:09 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Discarding->Learning
19041 2016-09-14 08:28:09 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:26) Forwarding->Discarding
19040 2016-09-14 08:28:09 INFO(6) Spanning Tree port role changed (Instance:0,
Port:26) RootPort->DesignatedPort
19039 2016-09-14 08:28:09 INFO(6) Spanning Tree port role changed (Instance:0,
Port:25) DesignatedPort->RootPort
19038 2016-09-14 08:28:09 NOTI(5) New root port selected (Instance:0, Port:25)
19037 2016-09-14 08:28:09 INFO(6) Spanning Tree port role changed (Instance:0,
Port:25) DisabledPort->DesignatedPort
19036 2016-09-14 08:28:09 INFO(6) Port 25 link up, 1000Mbps FULL duplex
19035 2016-09-14 08:27:28 INFO(6) Successful login


Скрытый текст: показать
ЛОГ с 3120,100
DGS-3120-24SC:admin#sh log
Command: show log

Index Date Time Level Log Text
----- ---------- -------- ------- ----------------------------------------------
50845 2016-09-14 08:30:16 NOTI(5) Topology changed (Instance:0, Port:1:13,MAC:BC
-F6-85-EC-9C-60)
50844 2016-09-14 08:30:14 NOTI(5) Topology changed (Instance:0, Port:1:13,MAC:BC
-F6-85-EC-9C-60)
50843 2016-09-14 08:30:14 INFO(6) Port 1:16 link down
50842 2016-09-14 08:29:56 INFO(6) Port 1:3 link down
50841 2016-09-14 08:29:47 INFO(6) Port 1:3 link up, 100Mbps FULL duplex
50840 2016-09-14 08:28:11 NOTI(5) Topology changed (Instance:0, Port:1:16,MAC:BC
-F6-85-EC-96-80)
50839 2016-09-14 08:28:10 NOTI(5) Topology changed (Instance:0, Port:1:16,MAC:C8
-BE-19-C7-6B-60)
50838 2016-09-14 08:28:10 NOTI(5) Spanning Tree port status change (Instance:0,
Port:1:16) Learning->Forwarding
50837 2016-09-14 08:28:10 NOTI(5) Spanning Tree port status change (Instance:0,
Port:1:16) Discarding->Learning
50836 2016-09-14 08:28:10 INFO(6) Spanning Tree port role change (Instance:0, P
ort:1:16) DisabledPort->DesignatedPort
50835 2016-09-14 08:28:10 INFO(6) Port 1:16 link up, 1000Mbps FULL duplex


Меня смущают записи в логах выделенные жирным.
Мне казалось, что у меня Root порт должен быть на 3120,100 - он же у меня ядро

Настройки STP на 3120,100
Скрытый текст: показать
DGS-3120-24SC:admin#show stp i
Command: show stp instance

STP Instance Settings
---------------------------
Instance Type : CIST
Instance Status : Enabled
Instance Priority : 0 (Bridge Priority : 0 , SYS ID Ext : 0 )

STP Instance Operational Status
--------------------------------
Designated Root Bridge : 0 /C8-BE-19-C7-6B-60
External Root Cost : 0
Regional Root Bridge : 0 /C8-BE-19-C7-6B-60
Internal Root Cost : 0
Designated Bridge : 0 /C8-BE-19-C7-6B-60
Root Port : None
Max Age : 20
Forward Delay : 15
Last Topology Change : 2030
Topology Changes Count : 2

DGS-3120-24SC:admin#show stp ports 16
Command: show stp ports 1:16

MSTP Port Information
----------------------
Port Index : 1:16 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : True , Port RestrictedTCN : False
Port Forward BPDU : Enabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 N/A 20000 128 Disabled Disabled


DGS-3120-24SC:admin#sh stp ports 13
Command: show stp ports 1:13

MSTP Port Information
----------------------
Port Index : 1:13 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : True , Port RestrictedTCN : False
Port Forward BPDU : Enabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 0000/C8BE19C76B60 20000 128 Forwarding Designated


DGS-3120-24SC:admin#sh stp
Command: show stp

STP Bridge Global Settings
---------------------------
STP Status : Enabled
STP Version : RSTP
Max Age : 20
Hello Time : 2
Forward Delay : 15
Max Hops : 20
TX Hold Count : 6
Forwarding BPDU : Disabled
New Root Trap : Enabled
Topology Change Trap : Enabled
NNI BPDU Address : dot1d


Настройки STP 3200,104
Скрытый текст: показать
DES-3200-28P:admin#sh stp i
Command: show stp instance

STP Instance Settings
---------------------------
Instance Type : CIST
Instance Status : Enabled
Instance Priority : 32768(Bridge Priority : 32768, SYS ID Ext : 0 )

STP Instance Operational Status
--------------------------------
Designated Root Bridge : 0 /C8-BE-19-C7-6B-60
External Root Cost : 20000
Regional Root Bridge : 32768/BC-F6-85-EC-9C-60
Internal Root Cost : 0
Designated Bridge : 0 /C8-BE-19-C7-6B-60
Root Port : 26
Max Age : 20
Forward Delay : 15
Last Topology Change : 2016
Topology Changes Count : 20

DES-3200-28P:admin#sh stp ports 25
Command: show stp ports 25

MSTP Port Information
----------------------
Port Index : 25 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 8000/BCF685EC9C60 20000 128 Forwarding Designated

DES-3200-28P:admin#sh stp ports 26
Command: show stp ports 26

MSTP Port Information
----------------------
Port Index : 26 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 0000/C8BE19C76B60 20000 128 Forwarding Root

DES-3200-28P:admin#sh stp
Command: show stp

STP Bridge Global Settings
---------------------------
STP Status : Enabled
STP Version : RSTP
Max Age : 20
Hello Time : 2
Forward Delay : 15
Max Hops : 20
TX Hold Count : 6
Forwarding BPDU : Disabled
NNI BPDU Address : dot1d
TCN Trap/Log Trigger Event : Both


Настройки STP на 3200,105
Скрытый текст: показать
DES-3200-28P:admin#sh stp
Command: show stp

STP Bridge Global Settings
---------------------------
STP Status : Enabled
STP Version : RSTP
Max Age : 20
Hello Time : 2
Forward Delay : 15
Max Hops : 20
TX Hold Count : 6
Forwarding BPDU : Disabled
NNI BPDU Address : dot1d
TCN Trap/Log Trigger Event : Both

DES-3200-28P:admin#sh stp i
Command: show stp instance

STP Instance Settings
---------------------------
Instance Type : CIST
Instance Status : Enabled
Instance Priority : 32768(Bridge Priority : 32768, SYS ID Ext : 0 )

STP Instance Operational Status
--------------------------------
Designated Root Bridge : 0 /C8-BE-19-C7-6B-60
External Root Cost : 40000
Regional Root Bridge : 32768/BC-F6-85-EC-96-80
Internal Root Cost : 0
Designated Bridge : 32768/BC-F6-85-EC-9C-60
Root Port : 26
Max Age : 20
Forward Delay : 15
Last Topology Change : 2296
Topology Changes Count : 9

DES-3200-28P:admin#sh stp ports 25
Command: show stp ports 25

MSTP Port Information
----------------------
Port Index : 25 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 N/A 20000 128 Disabled Disabled

DES-3200-28P:admin#sh stp ports 26
Command: show stp ports 26

MSTP Port Information
----------------------
Port Index : 26 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 8000/BCF685EC9C60 20000 128 Forwarding Root


Вложения:
stp_VI.pdf [116.54 KiB]
Скачиваний: 218
Вернуться наверх
 Профиль

myth
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Чт сен 15, 2016 03:02
Не в сети

Зарегистрирован: Пт июл 08, 2016 00:33
Сообщений: 43
А не по native vlan кольцо получается?
Вернуться наверх
 Профиль

Абишник
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Чт сен 15, 2016 09:58
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
myth, ну у нас с провайдером врядли одинаковые native vlan.
Вернуться наверх
 Профиль

myth
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Вс сен 18, 2016 14:27
Не в сети

Зарегистрирован: Пт июл 08, 2016 00:33
Сообщений: 43
Не факт.
Вернуться наверх
 Профиль

Абишник
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Пн сен 19, 2016 09:15
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
Еще раз сегодня протестил, сделал выводы команд и попросил Провайдера1 прислать лог с их стороны
Скрытый текст: показать
DGS-3120,100:admin#sh log
Command: show log

Index Date Time Level Log Text
----- ---------- -------- ------- ----------------------------------------------
50872 2016-09-19 08:27:18 INFO(6) Successful login through SSH (Username: admiN,
IP: 1.4.7.2)
50871 2016-09-19 08:27:05 NOTI(5) Topology changed (Instance:0, Port:1:16,MAC:BC
-F6-85-EC-96-80)
50870 2016-09-19 08:27:03 NOTI(5) Topology changed (Instance:0, Port:1:16,MAC:C8
-BE-19-C7-6B-60)
50869 2016-09-19 08:27:03 NOTI(5) Spanning Tree port status change (Instance:0,
Port:1:16) Learning->Forwarding
50868 2016-09-19 08:27:03 NOTI(5) Spanning Tree port status change (Instance:0,
Port:1:16) Discarding->Learning
50867 2016-09-19 08:27:03 INFO(6) Spanning Tree port role change (Instance:0, P
ort:1:16) DisabledPort->DesignatedPort
50866 2016-09-19 08:27:03 INFO(6) Port 1:16 link up, 1000Mbps FULL duplex
50865 2016-09-19 08:26:40 INFO(6) Port 1:22 link down
50864 2016-09-19 08:26:40 INFO(6) Port 1:21 link down
50863 2016-09-19 08:26:26 INFO(6) Port 1:15 link down
50862 2016-09-19 08:26:15 INFO(6) Port 1:9 link down
50861 2016-09-19 08:26:05 INFO(6) Port 1:8 link down
50860 2016-09-19 08:26:05 INFO(6) Port 1:7 link down

DGS-3120,100:admin#sh stp ports 13
Command: show stp ports 1:13

MSTP Port Information
----------------------
Port Index : 1:13 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : True , Port RestrictedTCN : False
Port Forward BPDU : Enabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 0000/C8BE19C76B60 20000 128 Forwarding Designated


DGS-3120,100:admin#sh stp ports 16
Command: show stp ports 1:16

MSTP Port Information
----------------------
Port Index : 1:16 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : True , Port RestrictedTCN : False
Port Forward BPDU : Enabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 0000/C8BE19C76B60 20000 128 Forwarding Designated



DES-3200,104:admin#sh log
Command: show log

Index Date Time Level Log Text
----- ---------- -------- ------- ----------------------------------------------
15202 2016-09-19 09:05:33 INFO(6) Successful login through SSH (Username: admiN,
IP: 1.4.7.2)
15201 2016-09-19 08:43:44 INFO(6) Logout through SSH (Username: admiN,IP: 10.43.
79.2)
15200 2016-09-19 08:33:05 NOTI(5) Topology changed (Instance:0, Port:25,MAC:BC-F
6-85-EC-9C-60)
15199 2016-09-19 08:33:05 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Learning->Forwarding
15198 2016-09-19 08:33:05 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Discarding->Learning
15197 2016-09-19 08:33:05 INFO(6) Spanning Tree port role changed (Instance:0,
Port:25) AlternatePort->DesignatedPort
15196 2016-09-19 08:27:46 INFO(6) Successful login through SSH (Username: admiN,
IP: 10.43.79.2)
15195 2016-09-19 08:27:03 NOTI(5) Topology changed (Instance:0, Port:26,MAC:C8-B
E-19-C7-6B-60)
15194 2016-09-19 08:27:02 NOTI(5) Topology changed (Instance:0, Port:26,MAC:C8-B
E-19-C7-6B-60)
15193 2016-09-19 08:27:02 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Forwarding->Discarding
15192 2016-09-19 08:27:02 INFO(6) Spanning Tree port role changed (Instance:0,
Port:25) DesignatedPort->AlternatePort



DES-3200,104:admin#sh stp ports 26
Command: show stp ports 26

MSTP Port Information
----------------------
Port Index : 26 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 0000/C8BE19C76B60 20000 128 Forwarding Root

DES-3200,104:admin#sh stp ports 25
Command: show stp ports 25

MSTP Port Information
----------------------
Port Index : 25 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 8000/BCF685EC9680 20000 128 Discarding Alternate



DES-3200,105:admin#sh log
Command: show log

Index Date Time Level Log Text
----- ---------- -------- ------- ----------------------------------------------
19161 2016-09-19 08:27:47 INFO(6) Successful login through SSH (Username: admiN,
IP: 1.4.7.2)
19160 2016-09-19 08:27:03 NOTI(5) Topology changed (Instance:0, Port:25,MAC:C8-B
E-19-C7-6B-60)
19159 2016-09-19 08:27:02 NOTI(5) Topology changed (Instance:0, Port:25,MAC:C8-B
E-19-C7-6B-60)
19158 2016-09-19 08:27:02 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:26) Learning->Forwarding
19157 2016-09-19 08:27:02 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:26) Discarding->Learning
19156 2016-09-19 08:27:02 NOTI(5) Topology changed (Instance:0, Port:25,MAC:BC-F
6-85-EC-96-80)
19155 2016-09-19 08:27:02 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Learning->Forwarding
19154 2016-09-19 08:27:02 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:25) Discarding->Learning
19153 2016-09-19 08:27:02 NOTI(5) Spanning Tree port status changed (Instance:0,
Port:26) Forwarding->Discarding
19152 2016-09-19 08:27:02 INFO(6) Spanning Tree port role changed (Instance:0,
Port:26) RootPort->DesignatedPort
19151 2016-09-19 08:27:02 INFO(6) Spanning Tree port role changed (Instance:0,
Port:25) DesignatedPort->RootPort
19150 2016-09-19 08:27:02 NOTI(5) New root port selected (Instance:0, Port:25)
19149 2016-09-19 08:27:02 INFO(6) Spanning Tree port role changed (Instance:0,
Port:25) DisabledPort->DesignatedPort
19148 2016-09-19 08:27:02 INFO(6) Port 25 link up, 1000Mbps FULL duplex

DES-3200,105:admin#sh stp ports 25
Command: show stp ports 25

MSTP Port Information
----------------------
Port Index : 25 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 0000/C8BE19C76B60 20000 128 Forwarding Root

DES-3200,105:admin#sh stp ports 26
Command: show stp ports 26

MSTP Port Information
----------------------
Port Index : 26 , Hello Time: 2 /2 , Port STP : Enabled ,
External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes
Port RestrictedRole : False, Port RestrictedTCN : False
Port Forward BPDU : Enabled , Loop Guard : Disabled
MSTI Designated Bridge Internal PathCost Prio Status Role
----- ------------------ ----------------- ---- ---------- ----------
0 8000/BCF685EC9680 20000 128 Forwarding Designated

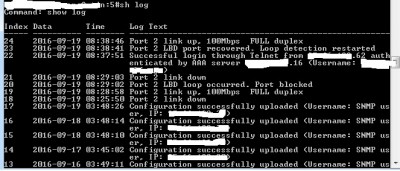

Лог Провайдера1 (см. вложение)


Вложения:
Провайдер1.jpg [ 102.79 KiB | Просмотров: 5082 ]
Вернуться наверх
 Профиль

Абишник
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Пн сен 19, 2016 11:08
Не в сети

Зарегистрирован: Чт авг 22, 2013 12:14
Сообщений: 42
myth писал(а):
Не факт.

Провайдер1 сказал, что нэтив влан у них отключен
Вернуться наверх
 Профиль

myth
 Заголовок сообщения: Re: Штормит в сторону одного порта
СообщениеДобавлено: Пн сен 19, 2016 11:34
Не в сети

Зарегистрирован: Пт июл 08, 2016 00:33
Сообщений: 43
А где тогда ходит stp?
Вернуться наверх
 Профиль

Показать сообщения за:  Сортировать по:
Начать новую тему Ответить на тему  Страница 1 из 2
  [ Сообщений: 17 ]  На страницу 1, 2  След.

Список форумов » Коммутаторы

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Google [Bot] и гости: 9

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
