Dr.VOID
 Заголовок сообщения: Не заводится ERPS
СообщениеДобавлено: Вт апр 01, 2014 13:58
Не в сети

Зарегистрирован: Пт окт 26, 2012 11:35
Сообщений: 14
Добрый день,

Планируется собирать кольцо с подкольцом. В данный момент оба кольца сконфигурированы, но разомкнуты и находятся в состоянии Protected. Если замкнуть подкольцо, то как только оно переходит в состояние Idle, то образуется петля, хотя порт 10 на SW1 в этот момент блокирован.
Не понятно, в чем может быть причина? Схема, конфигурация и т.д. ниже.

Самое странное в том, что на стенде все работает, но естественно нет практически никакой нагрузки. И еще 1 момент: на стенде DGS-3120-24sc имеют аппаратные ревизии A2 либо B1 т.к. A1 на складе нет.


SW1 DGS-3120-24sc
Скрытый текст: показать
Device Type : DGS-3120-24SC Gigabit Ethernet Switch
Unit ID : 1
MAC Address : 84-C9-B2-99-24-00
IP Address : 10.132.129.55 (Manual)
VLAN Name : SYSTEM-MNG-L2
Subnet Mask : 255.255.255.192
Default Gateway : 10.132.129.1
Boot PROM Version : Build 2.00.003
Firmware Version : Build 3.00.B040
Hardware Version : A1
Firmware Type : EI
Serial Number : R34N1B9000188
System Name :
System Location :
System Uptime : 0 days, 14 hours, 22 minutes, 22 seconds
System Contact :
Spanning Tree : Disabled
GVRP : Disabled
IGMP Snooping : Disabled
MLD Snooping : Disabled
VLAN Trunk : Enabled
Telnet : Enabled (TCP 23)
Web : Enabled (TCP 80)
SNMP : Enabled
SSL Status : Disabled
SSH Status : Disabled
802.1X : Disabled
Jumbo Frame : Off
CLI Paging : Enabled
MAC Notification : Disabled
Port Mirror : Disabled
SNTP : Disabled
HOL Prevention State : Enabled
Syslog Global State : Enabled
Single IP Management : Disabled
Password Encryption Status : Enabled


SW2 DGS-3120-24sc
Скрытый текст: показать
Device Type : DGS-3120-24SC Gigabit Ethernet Switch
Unit ID : 1
MAC Address : 84-C9-B2-89-F9-C0
IP Address : 10.132.129.49 (Manual)
VLAN Name : SYSTEM-MNG-L2
Subnet Mask : 255.255.255.192
Default Gateway : 10.132.129.1
Boot PROM Version : Build 2.00.003
Firmware Version : Build 3.00.B040
Hardware Version : A1
Firmware Type : EI
Serial Number : R34N1B9000567
System Name :
System Location :
System Uptime : 4 days, 10 hours, 42 minutes, 43 seconds
System Contact :
Spanning Tree : Disabled
GVRP : Disabled
IGMP Snooping : Enabled
MLD Snooping : Disabled
VLAN Trunk : Enabled
Telnet : Enabled (TCP 23)
Web : Enabled (TCP 80)
SNMP : Enabled
SSL Status : Disabled
SSH Status : Disabled
802.1X : Disabled
Jumbo Frame : Off
CLI Paging : Enabled
MAC Notification : Disabled
Port Mirror : Disabled
SNTP : Enabled
HOL Prevention State : Enabled
Syslog Global State : Enabled
Single IP Management : Disabled
Password Encryption Status : Enabled


SW3 DGS-3120-24sc
Скрытый текст: показать
Device Type : DGS-3120-24SC Gigabit Ethernet Switch
Unit ID : 1
MAC Address : 14-D6-4D-BE-CE-F0
IP Address : 10.132.128.130 (Manual)
VLAN Name : SYSTEM-MNG-L2
Subnet Mask : 255.255.255.192
Default Gateway : 10.132.128.129
Boot PROM Version : Build 2.00.003
Firmware Version : Build 3.00.B032
Hardware Version : A1
Firmware Type : EI
Serial Number : R3141B6000200
System Name :
System Location :
System Uptime : 84 days, 2 hours, 26 minutes, 0 seconds
System Contact :
Spanning Tree : Disabled
GVRP : Disabled
IGMP Snooping : Disabled
MLD Snooping : Disabled
VLAN Trunk : Enabled
Telnet : Enabled (TCP 23)
Web : Enabled (TCP 80)
SNMP : Enabled
SSL Status : Disabled
SSH Status : Disabled
802.1X : Disabled
Jumbo Frame : Off
CLI Paging : Enabled
MAC Notification : Disabled
Port Mirror : Disabled
SNTP : Enabled
HOL Prevention State : Enabled
Syslog Global State : Enabled
Single IP Management : Disabled
Password Encryption Status : Enabled


SW4 DGS-3420-28sc
Скрытый текст: показать
Device Type : DGS-3420-28SC Gigabit Ethernet Switch
MAC Address : AC-F1-DF-8D-4A-00
IP Address : 10.132.128.12 (Manual)
VLAN Name : SYSTEM-MNG-L2
Subnet Mask : 255.255.255.240
Default Gateway : 10.132.128.1
Boot PROM Version : Build 1.00.006
Firmware Version : Build 1.70.B013
Hardware Version : A2
Serial Number : R37Y3CC000055
System Name :
System Location :
System Uptime : 0 days, 15 hours, 19 minutes, 25 seconds
System Contact :
Spanning Tree : Disabled
GVRP : Disabled
IGMP Snooping : Disabled
MLD Snooping : Disabled
RIP : Disabled
RIPng : Disabled
VLAN Trunk : Enabled
Telnet : Enabled (TCP 23)
Web : Enabled (TCP 80)
SNMP : Enabled
SSL Status : Disabled
SSH Status : Disabled
802.1X : Disabled
Jumbo Frame : Off
CLI Paging : Enabled
MAC Notification : Disabled
Port Mirror : Disabled
SNTP : Disabled
VRRP : Disabled
HOL Prevention State : Enabled
Syslog Global State : Enabled
Single IP Management : Disabled
Password Encryption Status : Enabled
DNS Resolver : Disabled


SW5 DGS-3120-28sc
Скрытый текст: показать
Device Type : DGS-3420-28SC Gigabit Ethernet Switch
MAC Address : C0-A0-BB-3A-24-00
IP Address : 10.132.130.71 (Manual)
VLAN Name : SYSTEM-MNG-L2
Subnet Mask : 255.255.255.224
Default Gateway : 10.132.130.65
Boot PROM Version : Build 1.00.006
Firmware Version : Build 1.70.B013
Hardware Version : B1
Serial Number : R37Y4DA000077
System Name :
System Location :
System Uptime : 0 days, 15 hours, 14 minutes, 27 seconds
System Contact :
Spanning Tree : Disabled
GVRP : Disabled
IGMP Snooping : Disabled
MLD Snooping : Disabled
RIP : Disabled
RIPng : Disabled
VLAN Trunk : Enabled
Telnet : Enabled (TCP 23)
Web : Enabled (TCP 80)
SNMP : Enabled
SSL Status : Disabled
SSH Status : Disabled
802.1X : Disabled
Jumbo Frame : Off
CLI Paging : Enabled
MAC Notification : Disabled
Port Mirror : Disabled
SNTP : Disabled
VRRP : Disabled
HOL Prevention State : Enabled
Syslog Global State : Enabled
Single IP Management : Disabled
Password Encryption Status : Enabled
DNS Resolver : Disabled


Конфиг SW1
Скрытый текст: показать
enable vlan_trunk
config vlan_trunk ports 10,11 state enable
create vlan RING-1101 tag 1101
config vlan RING-1101 add tagged 10,11
create erps raps_vlan 1101
config erps raps_vlan 1101 rpl_port east
config erps raps_vlan 1101 rpl_owner enable
config erps raps_vlan 1101 ring_port west 11
config erps raps_vlan 1101 ring_port east 10
config erps raps_vlan 1101 protected_vlan add vlanid 1-1100
config erps raps_vlan 1101 protected_vlan add vlanid 1102-4094
config erps raps_vlan 1101 state enable
enable erps

Конфиг SW2
Скрытый текст: показать
enable vlan_trunk
config vlan_trunk ports 10,11 state enable
create vlan RING-1101 tag 1101
config vlan RING-1101 add tagged 10,11
create erps raps_vlan 1101
config erps raps_vlan 1101 ring_port west 11
config erps raps_vlan 1101 ring_port east 10
config erps raps_vlan 1101 protected_vlan add vlanid 1-1100
config erps raps_vlan 1101 protected_vlan add vlanid 1102-4094
config erps raps_vlan 1101 state enable
enable erps

Конфиг SW3
Скрытый текст: показать
enable vlan_trunk
config vlan_trunk ports 10,11 state enable
create vlan RING-1101 tag 1101
config vlan RING-1101 add tagged 10,11
create erps raps_vlan 1101
config erps raps_vlan 1101 ring_port west 11
config erps raps_vlan 1101 ring_port east 10
config erps raps_vlan 1101 protected_vlan add vlanid 1-1100
config erps raps_vlan 1101 protected_vlan add vlanid 1102-4094
config erps raps_vlan 1101 state enable
enable erps

Конфиг SW4
Скрытый текст: показать
enable vlan_trunk
config vlan_trunk ports 10,27-28 state enable
create vlan RING-1100 tag 1100
config vlan RING-1100 add tagged 27,28
create vlan RING-1101 tag 1101
config vlan RING-1101 add tagged 10
create erps raps_vlan 1100
create erps raps_vlan 1101
config erps raps_vlan 1100 ring_port west 28
config erps raps_vlan 1100 ring_port east 27
config erps raps_vlan 1100 protected_vlan add vlanid 1-1099
config erps raps_vlan 1100 protected_vlan add vlanid 1101-4094
config erps raps_vlan 1101 ring_port west virtual_channel
config erps raps_vlan 1101 ring_port east 10
config erps raps_vlan 1101 protected_vlan add vlanid 1-1100
config erps raps_vlan 1101 protected_vlan add vlanid 1102-4094
config erps raps_vlan 1100 add sub_ring raps_vlan 1101
config erps raps_vlan 1100 sub_ring raps_vlan 1101 tc_propagation state enable
config erps raps_vlan 1100 state enable
config erps raps_vlan 1101 state enable
enable erps

Конфиг SW5
Скрытый текст: показать
enable vlan_trunk
config vlan_trunk ports 10,27-28 state enable
create vlan RING-1100 tag 1100
config vlan RING-1100 add tagged 27,28
create vlan RING-1101 tag 1101
config vlan RING-1101 add tagged 10
create erps raps_vlan 1100
create erps raps_vlan 1101
config erps raps_vlan 1100 ring_port west 28
config erps raps_vlan 1100 ring_port east 27
config erps raps_vlan 1100 protected_vlan add vlanid 1-1099
config erps raps_vlan 1100 protected_vlan add vlanid 1101-4094
config erps raps_vlan 1101 ring_port west 10
config erps raps_vlan 1101 ring_port east virtual_channel
config erps raps_vlan 1101 protected_vlan add vlanid 1-1100
config erps raps_vlan 1101 protected_vlan add vlanid 1102-4094
config erps raps_vlan 1100 add sub_ring raps_vlan 1101
config erps raps_vlan 1100 sub_ring raps_vlan 1101 tc_propagation state enable
config erps raps_vlan 1100 state enable
config erps raps_vlan 1101 state enable
enable erps


Вложения:

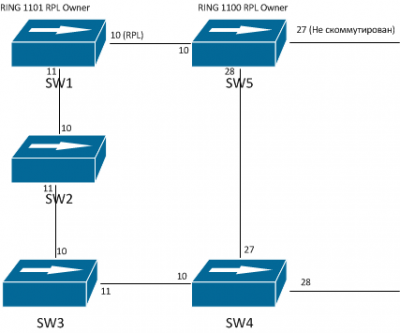

sw.png [ 12.39 KiB | Просмотров: 1906 ]
Вернуться наверх
 Профиль

Artem Kolpakov
 Заголовок сообщения: Re: Не заводится ERPS
СообщениеДобавлено: Ср апр 02, 2014 08:47
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт янв 18, 2011 13:29
Сообщений: 8999
У вас порт 28 SW4 соединяется с портом 27 SW5?
Вернуться наверх
 Профиль

Dr.VOID
 Заголовок сообщения: Re: Не заводится ERPS
СообщениеДобавлено: Ср апр 02, 2014 11:36
Не в сети

Зарегистрирован: Пт окт 26, 2012 11:35
Сообщений: 14
Artem Kolpakov писал(а):
У вас порт 28 SW4 соединяется с портом 27 SW5?

Нет, от 28 SW4 растет гирлянда коммутаторов. 27 SW5 вообще пока никуда не скоммутирован и линка соответственно на нем нет. В будущем через эти порты будет работать основное кольцо. В данный момент основное кольцо сконфигурировано только на коммутаторах SW4 и SW5, соответственно оно перманентно находится в состоянии Protection

sh erps на SW5
Скрытый текст: показать
Global Status : Enabled
Log Status : Enabled
Trap Status : Disabled
------------------------------------
R-APS VLAN : 1100
ERPS Status : Enabled
Admin West Port : 28
Operational West Port : 28 (Forwarding)
Admin East Port : 27
Operational East Port : 27 (Signal Fail)
Admin RPL Port : East port
Operational RPL Port : East port
Admin Owner : Enabled
Operational Owner : Enabled
Protected VLANs : 1-1099, 1101-4094
Ring MEL : 1
Holdoff Time : 0 milliseconds
Guard Time : 500 milliseconds
WTR Time : 5 minutes
Revertive mode : Enabled
Current Ring State : Protection

------------------------------------
R-APS VLAN : 1101
ERPS Status : Enabled
Admin West Port : 10
Operational West Port : 10 (Signal Fail)
Admin East Port : Virtual Channel
Operational East Port : Virtual Channel
Admin RPL Port : None
Operational RPL Port : None
Admin Owner : Disabled
Operational Owner : Disabled
Protected VLANs : 1-1100, 1102-4094
Ring MEL : 1
Holdoff Time : 0 milliseconds
Guard Time : 500 milliseconds
WTR Time : 5 minutes
Revertive mode : Enabled
Current Ring State : Protection


В данный момент на SW5 10 порт отключен, если его включить, то через 5 минут кольцо 1101 переходит в состояние Idle и образуется петля, полсети умирает.
Вернуться наверх
 Профиль

Dr.VOID
 Заголовок сообщения: Re: Не заводится ERPS
СообщениеДобавлено: Вт апр 08, 2014 07:11
Не в сети

Зарегистрирован: Пт окт 26, 2012 11:35
Сообщений: 14
Какие-нибудь идеи? Мысли?
Вернуться наверх
 Профиль

Artem Kolpakov
 Заголовок сообщения: Re: Не заводится ERPS
СообщениеДобавлено: Вт апр 08, 2014 08:50
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт янв 18, 2011 13:29
Сообщений: 8999
Я посмотрю на стенде и отпишу по результату.
Вернуться наверх
 Профиль

Artem Kolpakov
 Заголовок сообщения: Re: Не заводится ERPS
СообщениеДобавлено: Вт апр 08, 2014 14:15
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт янв 18, 2011 13:29
Сообщений: 8999
Настройте на SW5 RPL owner, задав
Код:
config erps raps_vlan 1100 rpl_owner enable
config erps raps_vlan 1100 rpl_port east

а также перенесите RPL owner для 1101 с SW1 на west port SW5 (10) - должно работать.
Вернуться наверх
 Профиль

Dr.VOID
 Заголовок сообщения: Re: Не заводится ERPS
СообщениеДобавлено: Ср апр 09, 2014 12:53
Не в сети

Зарегистрирован: Пт окт 26, 2012 11:35
Сообщений: 14
Artem Kolpakov писал(а):
Настройте на SW5 RPL owner, задав
Код:
config erps raps_vlan 1100 rpl_owner enable
config erps raps_vlan 1100 rpl_port east

а также перенесите RPL owner для 1101 с SW1 на west port SW5 (10) - должно работать.

Код:
config erps raps_vlan 1100 rpl_owner enable
config erps raps_vlan 1100 rpl_port east

Это сделано, а почему должен на что-то повлиять перенос RPL owner для 1101 не понятно.
Тем более проблема не теоретическая, а практическая т.к. на стенде схема работает, не работает она в реальной сети.
Если вы предлагаете перенос овнера, то объясните почему, и почему не работает так как есть? Или это совет в плане: "а попробуйте вот так, вдруг заработает"?
Вернуться наверх
 Профиль

Dr.VOID
 Заголовок сообщения: Re: Не заводится ERPS
СообщениеДобавлено: Пт авг 29, 2014 07:02
Не в сети

Зарегистрирован: Пт окт 26, 2012 11:35
Сообщений: 14
Перенос на SW5 не помогает. 1 из коммутаторов кольца всегда находится в состоянии Protection, в то время как остальные Idle.
То есть петли сейчас не образуется, но после разрыва из состояния Protection выходят все коммутаторы кроме 1, причем этот 1 меняется в зависимости от того, где был обрыв.
Вернуться наверх
 Профиль

Показать сообщения за:  Сортировать по:
Начать новую тему Ответить на тему  Страница 1 из 1
  [ Сообщений: 8 ]

Список форумов » Коммутаторы

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Putin-Rostov и гости: 9

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
