Помогите пожалуйста настроить PIM-SM на Des-3828.
есть провайдер. какой дает поток мультикаста. нужно поднять маршрутизацию и транслировать на свои подсети ISM-Vlanом.
Без PIMa все работает на выделенных оператором адресах.
Теперь вот встала проблема для поднятия PIMa.

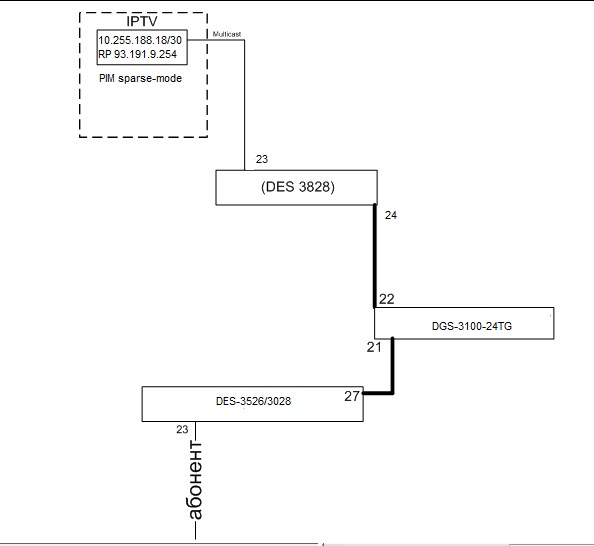

схему прилагаю

_________________
С уважением,
Бигаров Руслан.

для свичей планируется выделить сеть 10.250.1.0/24

В указанной презентации есть примеры настройки PIM SM, Вам нужно только подставить свои значения VLAN и подсетей.

_________________
С уважением,
Бигаров Руслан.

по такому конфигу не получается:
create vlan iptv tag 222
config vlan iptv add untagged 24
create vlan tv-up tag 555
config vlan tv-up add tagged 23
create ipif iptv 10.250.1.1/24 iptv state enable
create ipif tv-up 10.255.188.18/30 tv-up state enable
create iproute 16.16.16.0/255.255.255.0 10.255.188.17
enable igmp_snooping
config igmp_snooping vlan tv-up state enable
config igmp_snooping vlan iptv state enable
config igmp ipif iptv version 2 state enable
enable pim
config pim ipif iptv state enable mode sm
config pim ipif tv-up state enable mode sm
create pim static_rp group 224.0.0.0/8 rp 93.191.9.254


пинги не идут. потока нету.

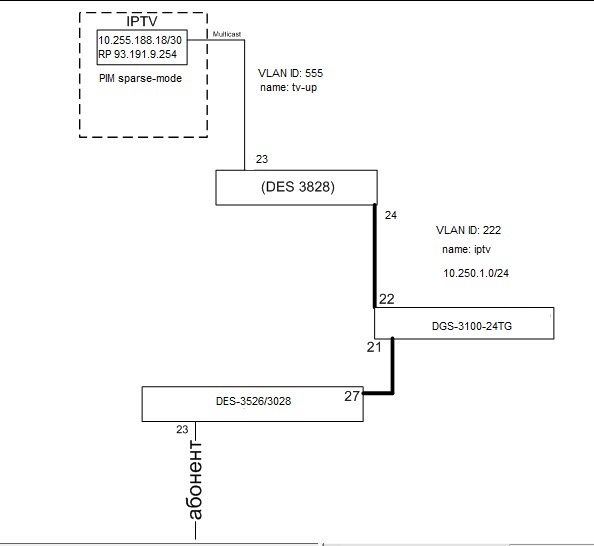

дополенную схему прилагаю

DES-3828 используется только для ТВ.

судя из примера. как должны быть 23 и 24 порты? они должны быть в разных вланах?

Да, должны быть в разных вланах. Пинги у Вас между какими точками не проходят?
Какая прошивка на коммутаторе?

4.50.B37
сейчас буду проверять маршруты уже по сети

DES-3800:admin#show pim
Command: show pim


PIM Global State : Enabled
Last Hop SPT threshold : 0 packet per second(switch to SPT tree immediately)
RP SPT threshold : 0 packet per second(switch to SPT tree immediately)
Register Probe Time : 5
Register Suppression Time : 60

PIM Interface Table
Designated Hello J/P
Interface IP Address Router Interval Interval Mode State
------------ ------------------ --------------- -------- -------- ---- --------
System 10.10.0.11/22 10.10.0.11 30 60 DM Disabled
iptv 10.250.1.1/24 10.250.1.1 30 60 DM Disabled
tv-up 10.255.188.18/30 10.255.188.18 30 60 DM Disabled

Total Entries: 3

Включил руками SM

DES-3800:admin#show pim
Command: show pim


PIM Global State : Enabled
Last Hop SPT threshold : 0 packet per second(switch to SPT tree immediately)
RP SPT threshold : 0 packet per second(switch to SPT tree immediately)
Register Probe Time : 5
Register Suppression Time : 60

PIM Interface Table
Designated Hello J/P
Interface IP Address Router Interval Interval Mode State
------------ ------------------ --------------- -------- -------- ---- --------
System 10.10.0.11/22 10.10.0.11 30 60 DM Disabled
iptv 10.250.1.1/24 10.250.1.1 30 60 SM Enabled
tv-up 10.255.188.18/30 10.255.188.18 30 60 SM Enabled

Total Entries: 3

пинга нету ни до 10.255.188.17, ни до 16.16.16.254
есть только до 10.250.1.1

Так если пингов нету между устрйоствами, то нужно маршрутизацию с обеих сторон настраивать. Что касается PIM, то нужно конечно включить его на интерфейсах: Вы же сами приводили корректный пример настройки.

Я не совсем понимаю за чем маршрут:
create iproute 16.16.16.0/255.255.255.0 10.255.188.17
Если для RP, то нужен такой:
create iproute 93.191.9.254/255.255.255.255 10.255.188.17

16.16.16.0/24 - Это подсеть для чего?

_________________
С уважением,
Бигаров Руслан.

это подсеть с серверами мультикаста
