 Заголовок сообщения: DGS-3420-28SC RSTP
СообщениеДобавлено: Пн фев 10, 2020 10:04
Не в сети

Зарегистрирован: Чт мар 03, 2011 18:34
Сообщений: 70
Добрый день.

Понадобилось резервирование линий. Включили на коммутаторе протокол RSTP. Коммутатор соединен с таким же но двумя разными оптическими линиями на тот случай, если основная линия будет повреждена, что бы трафик ходил через резервную. Основная линия подключена в 27 порт, а резервная в 28. Проверили, если отключаешь основную линию то переключается на резервную и обратно. По началу все вроде было нормально. Но иногда начали происходить непонятные переключения линий во время которых пропадает связь.

Скрытый текст: показать
Feb 7 20:09:34 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Feb 7 20:09:32 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Feb 7 20:09:09 10.100.100.100 CRIT: Port <17> optic module RX power recover from the low alarm threshold
Feb 7 20:08:57 10.100.100.100 CRIT: Port <17> optic module RX power exceeded the low alarm threshold
Feb 7 20:08:57 10.100.100.100 INFO: Port 17 link up, 1000Mbps FULL duplex
Feb 7 20:06:50 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:C0-A0-BB-3B-7E-00)
Feb 7 20:06:50 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Learning->Forwarding
Feb 7 20:06:35 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Discarding->Learning
Feb 7 20:06:34 10.100.100.100 CRIT: Port <17> optic module RX power recover from the low alarm threshold
Feb 7 20:06:21 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Feb 7 20:06:21 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) RootPort->DesignatedPort
Feb 7 20:06:21 10.100.100.100 INFO: New Root bridge selected (MAC:C0-A0-BB-3B-7E-00, Priority:32768)
Feb 7 20:06:21 10.100.100.100 CRIT: Port <17> optic module RX power exceeded the low alarm threshold
Feb 7 20:06:11 10.100.100.100 INFO: Port 17 link up, 1000Mbps FULL duplex
Feb 7 20:04:10 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:C0-A0-BB-3B-7E-00)
Feb 7 20:04:10 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Learning->Forwarding
Feb 7 20:03:55 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Discarding->Learning
Feb 7 20:03:41 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Feb 7 20:03:41 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) RootPort->DesignatedPort
Feb 7 20:03:41 10.100.100.100 INFO: New Root bridge selected (MAC:C0-A0-BB-3B-7E-00, Priority:32768)
Feb 7 20:03:32 10.100.100.100 INFO: Port 17 link up, 1000Mbps FULL duplex
Feb 7 20:01:35 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Feb 7 20:01:35 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Feb 7 20:01:35 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-89-C0, Priority:32768)
Feb 7 20:01:35 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Feb 7 20:01:35 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Feb 7 20:01:35 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-8A-6B, Priority:32768)
Feb 7 20:01:34 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Forwarding->Discarding
Feb 7 20:01:34 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Feb 7 20:01:34 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) DesignatedPort->RootPort
Feb 7 20:01:34 10.100.100.100 NOTICE: New root port selected (Instance:0, Port:27)
Feb 7 20:01:34 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-9E-EE-41, Priority:32768)
Feb 7 20:01:13 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Discarding->Learning
Feb 7 20:01:07 10.100.100.100 CRIT: Port <17> optic module RX power recover from the low alarm threshold
Feb 7 20:00:59 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Feb 7 20:00:59 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) RootPort->DesignatedPort
Feb 7 20:00:59 10.100.100.100 INFO: New Root bridge selected (MAC:C0-A0-BB-3B-7E-00, Priority:32768)
Feb 7 20:00:55 10.100.100.100 CRIT: Port <17> optic module RX power exceeded the low alarm threshold
Feb 7 20:00:49 10.100.100.100 INFO: Port 17 link up, 1000Mbps FULL duplex
Feb 7 19:58:54 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Feb 7 19:58:54 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Feb 7 19:58:54 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-89-C0, Priority:32768)
Feb 7 19:58:53 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Forwarding->Discarding
Feb 7 19:58:53 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Feb 7 19:58:53 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) DesignatedPort->RootPort
Feb 7 19:58:53 10.100.100.100 NOTICE: New root port selected (Instance:0, Port:27)
Feb 7 19:58:53 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-9E-EE-41, Priority:32768)
Feb 7 19:58:32 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Discarding->Learning
Feb 7 19:58:31 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Discarding->Learning
Feb 7 19:58:17 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Forwarding->Discarding
Feb 7 19:58:17 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Feb 7 19:58:17 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) RootPort->DesignatedPort
Feb 7 19:58:17 10.100.100.100 INFO: New Root bridge selected (MAC:C0-A0-BB-3B-7E-00, Priority:32768)
Feb 7 19:58:11 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)

Jan 24 12:59:40 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 24 12:59:38 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 24 12:59:38 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Jan 24 12:59:38 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Jan 24 12:59:38 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-89-C0, Priority:32768)
Jan 24 12:58:15 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Jan 24 12:58:15 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Jan 24 12:58:15 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-8A-6B, Priority:32768)
Jan 24 12:58:15 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 24 12:58:14 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Learning->Forwarding
Jan 24 12:58:14 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Discarding->Learning
Jan 24 12:58:14 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Forwarding->Discarding
Jan 24 12:58:14 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) RootPort->AlternatePort
Jan 24 12:58:14 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) DesignatedPort->RootPort
Jan 24 12:58:14 10.100.100.100 NOTICE: New root port selected (Instance:0, Port:27)
Jan 24 12:58:14 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 24 12:58:13 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-9E-EE-41, Priority:32768)
Jan 24 12:58:13 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:84-79-73-9E-EE-41)
Jan 24 12:58:13 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:84-79-73-9E-EE-41)
Jan 24 12:58:13 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-89-C0, Priority:32768)
Jan 24 12:58:13 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-9E-EE-41, Priority:32768)
Jan 24 12:58:13 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:C0-A0-BB-3B-7E-00)
Jan 24 12:58:13 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Learning->Forwarding
Jan 24 12:58:13 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Discarding->Learning
Jan 24 12:58:13 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Forwarding->Discarding
Jan 24 12:58:13 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->RootPort
Jan 24 12:58:13 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) RootPort->DesignatedPort
Jan 24 12:58:13 10.100.100.100 NOTICE: New root port selected (Instance:0, Port:28)

Jan 19 13:50:17 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 19 13:50:15 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 19 13:50:15 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Jan 19 13:50:15 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Jan 19 13:50:15 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-89-C0, Priority:32768)
Jan 19 13:48:53 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) DesignatedPort->AlternatePort
Jan 19 13:48:53 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->DesignatedPort
Jan 19 13:48:53 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-8A-6B, Priority:32768)
Jan 19 13:48:53 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 19 13:48:52 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Learning->Forwarding
Jan 19 13:48:52 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Discarding->Learning
Jan 19 13:48:52 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Forwarding->Discarding
Jan 19 13:48:52 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) RootPort->AlternatePort
Jan 19 13:48:52 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) DesignatedPort->RootPort
Jan 19 13:48:52 10.100.100.100 NOTICE: New root port selected (Instance:0, Port:27)
Jan 19 13:48:52 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:27,MAC:84-79-73-9E-EE-41)
Jan 19 13:48:51 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-9E-EE-41, Priority:32768)
Jan 19 13:48:51 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:84-79-73-9E-EE-41)
Jan 19 13:48:51 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:84-79-73-9E-EE-41)
Jan 19 13:48:51 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-17-89-C0, Priority:32768)
Jan 19 13:48:51 10.100.100.100 INFO: New Root bridge selected (MAC:84-79-73-9E-EE-41, Priority:32768)
Jan 19 13:48:51 10.100.100.100 NOTICE: Topology changed (Instance:0, Port:28,MAC:C0-A0-BB-3B-7E-00)
Jan 19 13:48:51 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Learning->Forwarding
Jan 19 13:48:51 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:28) Discarding->Learning
Jan 19 13:48:51 10.100.100.100 NOTICE: Spanning Tree port status change (Instance:0, Port:27) Forwarding->Discarding
Jan 19 13:48:51 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:28) AlternatePort->RootPort
Jan 19 13:48:51 10.100.100.100 INFO: Spanning Tree port role change (Instance:0, Port:27) RootPort->DesignatedPort
Jan 19 13:48:51 10.100.100.100 NOTICE: New root port selected (Instance:0, Port:28)

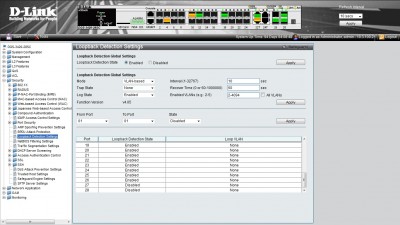

Может мы что то неправильно настроили? Скриншоты с настройками прикрепили.


Вложения:
3.jpg [ 270.85 KiB | Просмотров: 1009 ]
2.jpg [ 198.46 KiB | Просмотров: 1009 ]
1.jpg [ 255 KiB | Просмотров: 1009 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3420-28SC RSTP
СообщениеДобавлено: Пн мар 30, 2020 11:54
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11201
Откуда: D-Link, Moscow
Добрый день.

Судя по записям в системном журнале, на данный коммутатор приходят bpdu от других коммутаторов, поэтому происходят перестроения и перевыборы root bridge.

Если нужно просто организовать резервный link, то можно это сделать с помощью LACP, основной link 27 настроить как active - active, а backup порт 28 как passive - passive. 28-ой порт поднимется, если только 27-ой упадёт. И левые bpdu не будут мешать работе.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3420-28SC RSTP
СообщениеДобавлено: Ср апр 22, 2020 13:24
Не в сети

Зарегистрирован: Чт мар 03, 2011 18:34
Сообщений: 70
Так работает. Спасибо.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3420-28SC RSTP
СообщениеДобавлено: Ср апр 22, 2020 15:21
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11201
Откуда: D-Link, Moscow
Рад был помочь.

_________________
С уважением,
Бигаров Руслан.
