 Заголовок сообщения: DXS-3600 и вентиляторы
СообщениеДобавлено: Пт окт 29, 2021 14:12
Не в сети

Зарегистрирован: Ср сен 14, 2016 19:40
Сообщений: 18
Добрый день.
Столкнулись с массовой проблемой на коммутаторах DXS-3600-32S.
Умирают одновременно все 3 вентиляторы охлаждения после перезапуска. То есть стоит коммутатор, работает в стойке. Его выключают по питанию. Включают через несколько часов/сутки/неделю и все три вентилятора пишут FAILED и не крутятся.
Данная проблема появляется на всех версиях устройств А1, В1.
Мы сняли сети 8шт, все работали. Выставили на продажу, и когда приехал забирать клиент, при включении на ВСЕХ коммутаторах не заработали вентиляторы. БП стоят АС 220в.
Что это за дефект конструктивный? Почему умирают вентиляторы?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DXS-3600 и вентиляторы
СообщениеДобавлено: Вт ноя 02, 2021 11:16
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Вт июн 20, 2017 17:29
Сообщений: 381
Добрый день.

Это проблема физического характера.
Советую обратиться в ближайший сервисный центр для диагностики устройства.
Адрес и контакты оф. СЦ можно посмотреть тут - https://www.dlink.ru/ru/contacts/
Спасибо.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DXS-3600 и вентиляторы
СообщениеДобавлено: Пн дек 05, 2022 18:15
Не в сети

Зарегистрирован: Чт фев 17, 2022 12:42
Сообщений: 2
satreydes писал(а):
Добрый день.
Столкнулись с массовой проблемой на коммутаторах DXS-3600-32S.
Умирают одновременно все 3 вентиляторы охлаждения после перезапуска. То есть стоит коммутатор, работает в стойке. Его выключают по питанию. Включают через несколько часов/сутки/неделю и все три вентилятора пишут FAILED и не крутятся.

Тоже самое у меня. После выключения питания все 3 кулера не крутятся, пишет FAULT, мигают жёлтым на морде. Причём такое уже второй раз. Один раз уже меняли кулеры после выключения/включения, все 3 шт. Этот DXS-3600 вообще нельзя выключать похоже.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DXS-3600 и вентиляторы
СообщениеДобавлено: Пн мар 23, 2026 10:36
Не в сети

Зарегистрирован: Пн мар 23, 2026 10:00
Сообщений: 1
Если интересно, то я немного поковырял эти блоки вентиляции.
Достался DSX-3600-s16 - симптомы: при включении после долгого простоя все (три) блока вентиляции упали в FAULT.

Сделал некоторый реверс-инжиниринг платы управления вентилятором, произвёл некоторые замеры, выяснилось:
на плате имеются два HOT-SWAP контроллера, один на шине 3.3 вольта, второй на 12 вольт, LTC4211CMS, на корпусе обозначены как LTSU, тот что рядом с большим мосфетом FL110 как раз и является сдохшим.
А дохнут они интересно: у контроллера LTC4211CMS на ножке 7 имеется выход для управления мосфетом, и внутри контроллера эта ножка подключена к CHARGE-PUMP (электрический насос накачки напряжения), и по какой-то причине что-то внутри прогорает и появляется утечка на землю, в одном блоке было 18 килоом, во втором 115 килоом, в третьем 165 килоом.
Т.к. ток накачки примерно 200 микроампер эта утечка не позволяет продавить напряжение к выходу, из-за чего силовой мосфет не получает нужного напряжения для открытия.

Для проверки сковырнул такой чип с другого блока с трёхвольтовой шины, после замены всё заработало, в show environment показало что FAN OK.

В итоге ремонт сводится к замене этих контроллеров LTC4211, лучше брать LTC4211IMS LTSV, у них пределы рабочей температуры шире.
Раздобыть эти элементы сейчас затруднительно, у всех сроки поставки более месяца, а цены 1000-2500 за штуку.


Вложения:

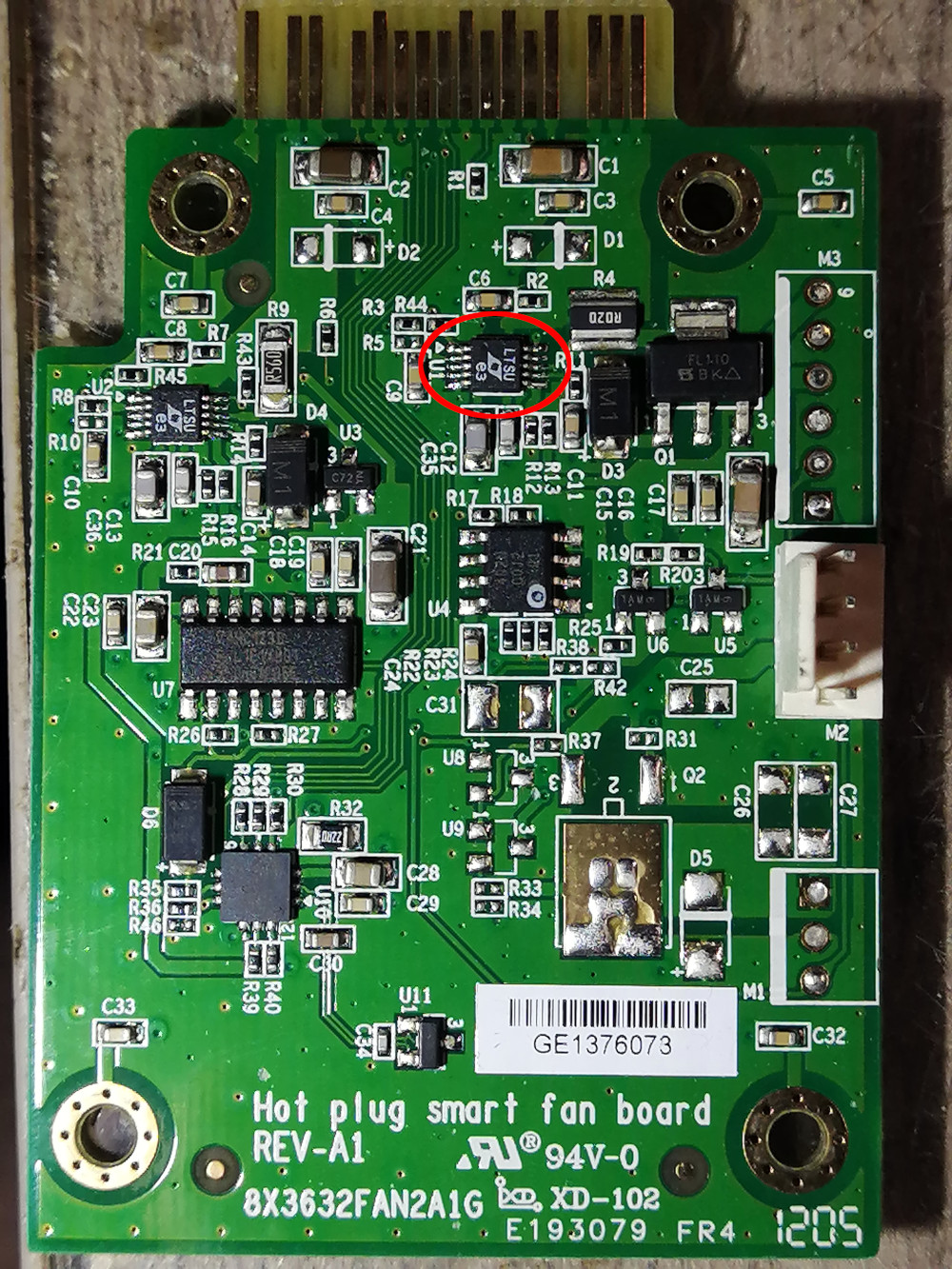

Комментарий к файлу: неисправный элемент
IMG_20260323_101831-ltc.jpg [ 524.5 KiB | Просмотров: 233 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DXS-3600 и вентиляторы
СообщениеДобавлено: Пн мар 23, 2026 14:58
Не в сети

Зарегистрирован: Пн фев 04, 2008 08:41
Сообщений: 1563
Откуда: Ryazan'
qqruzzo писал(а):
LTC4211CMS

Факт известный... "Линеары" в своё время косяк с топологией признали, в новой ревизии чипов внесены изменения. Но вот сколько они успели "косячных" наклепать - это уж вряд ли кто подсчитать возьмётся. :(
