Здравствуйте.
Хотелось бы уточнить, что из себя представляет vlan_trunk в терминилогии dlink?
Как я понял, поры, которые входят в vlan_trunk просто должны пропускать через себя все вланы без разбора? Т.е. таким образом можно все аплинк порты, к которым подключены свитчи сделать vlan_trunk и тогда не обязательно на всех свитчах прописывать все свои вланы, а можно прописывать только на тех, где они нужны и только те, которые нужны?

Например я на стенде из двух свитчей 3100-24 пробую подобное организовать(gvrp не очень нравится, особенно как он работает на 3100). Имеем два влана, стандартный 1 и еще один 200.
Свитч 1:


Свитч 2


Vlan_trunk включен, свитчи между собой соединены 24 портом, он же добавлен во Vlan_trunk.
Свитч 1


Свитч 2


Как видно из конфига, у обоих свитчей первый порт не тегированный в 200 влане. Пытаюсь установить связь между клиентами подключенными к первым портам обоих свитчей, т.е. к влану 200.
Что я делаю не так или я не правильно понял предназначение vlan_trunk ?

Да.

Приведите схему подключения и настройки, которые Вы вводите

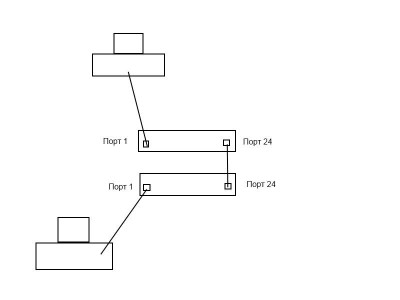

Схема подключения на картинке.

Команды выполнял след. (на обоих свитчах):

не хватает

config vlan vlanid 200 add tag 24

Это я получается добавил во влан 200 порт 24 как тегированный, а в чем тогда смысл влан транк, если как и собычными вланами мне надо прописывать на аплинк портах нужные вланы?


И как один и тот же порт может быть в одном влане тегированным, а в другом нет?

А в Вашем случае vlan_trunk и не нужен, он включается на транзитных коммутаторах. У Вас тут транзитных нет.


Элементарно.

Понятно, т.е. если я в серединку добавлю еще один свитч и его аплинки сделаю влан транками, то уже на нем мне никаких вланов прописывать не надо?


Поясните, если не сложно. Насколько я знаю, порт может быть в любом кол-ве вланов как тегированный, либо только в одном влане, как нетегированный. По крайней мере в свитче 3526, если порт добавляешь во влан как нетегированный, он из тегированных вланов исчезает.

Да


Немного не так. Порт может быть в любом кол-ве вланов как тегированный, и в одном влане, как нетегированный

А когда порт в трех вланах тегированный и например в одном как нетегированный(в 1 влане), то как он работает? Он пакеты в 1 влане будет без тегов передавать? Т.е. устройство, которое подключено к этому порту сможет взаимодействовать с 1 вланом без необходимости наличия поддержки со стороны ОС по разбору тегированных пакетов, так получается?

Да

А каким образом один порт в двух вланах и в обоих не тегированный?
