Подскажите как избавиться от помех, которые видны на черном фоне в ночное время?
Камера в ночное время начинает ложно срабатывать на свои собственные помехи, при дневном освещении все нормально.
Помехи только при недостаточном освещении,шум матрицы.
Снижение чувствительности детекции не помогает, если только на минимум.
Кто сталкивался, как решили проблему?
Спасибо.

Здравствуйте.

А камера то какая и версия прошивки?

Камера DCS-932L v1.04_b5 и DCS-930L v1.06, ведут себя одинаково,думаю прошивка не причем, матрица шумит при плохом освещении.

У 930 вообще нет ночного режима.

Топик старый но тема актуальна и по сей день (-: доставайте дедушкин паяльник, ща вас научу устранять шумы на матрице
заодно устраним ложное срабатывание детектора движений. Предупреждаю! совет не для обывателей! Совет актуален для DCS-93x\L
Имеем...


Получаем!


Для этого нам потребуется вскрыть корпус камеры, с помощью скальпеля отстегиваем шесть "защелок" по бокам корпуса
и далее к CMD расыпухе добавляем конденсатор... китайцы сэкономили на кондёре и в результате преобразователь +5В/+3.3В
шумит сцуко! шум появляется на дросселе L3 (маркировка 4R7), и +3.3V питает самое ценное, CMOS-сенсор и видеокодер iP2970.

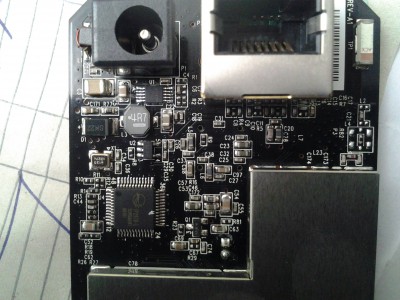

Конденсатор подключаем к C38(-)-(+)L8 как на снимке, а для платы DCS-930 C39(-)-(+)L6. Емкость чем боле тем лучше, напряжение от 6,3V
диаметр кондера не боле 8mm. Вполне проконают кондеры со старых материнок, стоящих возле MOSFET


заодно, коль уже вскрыли корпус, усилим Wi-Fi антенну, на снимке возле сетевого коннектора видим брусок по имени ТР1
подпаять изолированный, одножильный провод 30-50mm. желательно с серебряным напылением (такие провода в совковых промдевайсах)


Пыс Пыс
Я должен делать идиотское предупреждение о потери ГО, а? (-:
Дык реальным "DIY пацанам" это фиолетово! Да здравствует революция

_________________
D-link DIR-412 DVG-2102S DVG7111S DI-824VUP+ DIR-300 DPH-150S SkypeMate USB-W1DL SkypeMate SIP-GW3 IconBit HDB77LED 8Gb IPmatika SIP-T9CM Linksys PAP2T ZyXEL Keenetic 4G Acorp HU5DP DES-1005D/E TEW-652BRP TL-POE200 DCS-932L DCS-2132L TL-MR3020.

Топик старый но тема актуальна и по сей день (-: доставайте дедушкин паяльник, ща вас научу устранять шумы на матрице
заодно устраним ложное срабатывание детектора движений. Предупреждаю! совет не для обывателей! Совет актуален для DCS-9xx\L
Имеем...

Для этого нам потребуется вскрыть корпус камеры, с помощью скальпеля отстегиваем шесть "защелок" по бокам корпуса
и далее к CMD расыпухе добавляем конденсатор... китайцы сэкономили на кондёре и в результате преобразователь +5В/+3.3В
шумит сцуко! шум появляется на дросселе L3 (маркировка 4R7), и +3.3V питает самое ценное, CMOS-сенсор и видеокодер iP2970.
Конденсатор подключаем к C38(-)-(+)L8 как на снимке, а для платы DCS-930 C39(-)-(+)L6. Емкость чем боле тем лучше, напряжение от 6,3V
диаметр кондера не боле 8mm. Вполне проконают кондеры со старых материнок, стоящих возле MOSFET

заодно, коль уже вскрыли корпус, усилим Wi-Fi антенну, на снимке возле сетевого коннектора видим брусок по имени ТР1
подпаять изолированный, одножильный провод 30-50mm. желательно с серебряным напылением (такие провода в совковых промдевайсах)


Пыс Пыс
Я должен делать идиотское предупреждение о потери ГО, а? (-:

Увы это только к старым версиям А1 подходит, уже с А2 все нормально и то на камерах DCS930 и DCS932 а вот 942 не пойдет.

_________________
[u][b]per aspera ad astra[/b][/u]

Glazyrev бугага блин...

_________________
D-link DIR-412 DVG-2102S DVG7111S DI-824VUP+ DIR-300 DPH-150S SkypeMate USB-W1DL SkypeMate SIP-GW3 IconBit HDB77LED 8Gb IPmatika SIP-T9CM Linksys PAP2T ZyXEL Keenetic 4G Acorp HU5DP DES-1005D/E TEW-652BRP TL-POE200 DCS-932L DCS-2132L TL-MR3020.

Проделал все по вашей схеме. Правда на моей плате у DCS-932L другие названия у деталюг. Все хорошо. Пропала большая часть помех. Особенного горизонтальные полосы. Спасибо.

Осталась другая проблема. Камера в режиме авто постоянно находится в режиме ночного видения, даже тогда, когда может нормально снимать и в цвете в обычном режиме. Видимо фотоэлемент или что там ещё слабо чувствителен к освещению помещения.

Есть решение какое-нибудь по данному вопросу?

З.Ы. Прошивка на камере последняя.

Здравствуйте.
постараюсь глянуть... самого работа сенсора не устраивает т.к. на улице утром вполне светло а она все в ночном режиме работает.
просто сейчас камера не под рукой, как доберусь то поэкспериментирую...
пыс пыс
если маркировка на плате друга как и расположение элементов то "+" кондера можно подключить к 4R7 с правой стороны (на снимке)

_________________
D-link DIR-412 DVG-2102S DVG7111S DI-824VUP+ DIR-300 DPH-150S SkypeMate USB-W1DL SkypeMate SIP-GW3 IconBit HDB77LED 8Gb IPmatika SIP-T9CM Linksys PAP2T ZyXEL Keenetic 4G Acorp HU5DP DES-1005D/E TEW-652BRP TL-POE200 DCS-932L DCS-2132L TL-MR3020.

Буду благодарен.
Расположение элементов на плате как у вас на фото. По расположению и ориентировался, когда припаивал кондер. Сам я в электронике ни бум бум Но паяльник вроде держать в руках умею )))
С этим проблем не возникло. Все работает гуд.
Вопрос по усилению антенны ещё. Кусочек кабеля от витой пары подойдет или нужно поискать что-то другое? И к какой части "кирпича" припаивать, к верхней или нижней, или без разницы?

_Mb_ Большое спасибо за подробное объяснение и за фото отчет.

1000 мкф достаточно для сглаживания всех помех.

Спасибо, помогло! Поставил кондёр 1000х6.3

Камера 930L Ревизия А1 не могу найти С39 не могли бы ВЫ сказать мне куда подпаять конденсатор, а лучше на фото тыкнуть места.
Пожалуйста. Полосы замучили.
