Добрый день.
Прошу помощи.
Необходимо поднять Гостевую изолированную WI-FI сеть на оборудовании D-Link DWS-3160-24PC + D-Link DWL-3600AP (12 шт.)
Как построена сеть сейчас: (IP для корп.сети 192.168.10.xxx, msk 255.255.255.0, gate 192.168.10.1):
- DHCP сервер на MS WinSrv2012R2 (статический ip 192.168.10.100)
- Роутер (выход в интернет) – Mikrotik (статический ip 192.168.10.1)
- Wi-Fi контроллер - D-Link DWS-3160-24PC (статический ip 192.168.10.2)
- Точки доступа D-Link DWL-3600AP (12 шт.) (ip 192.168.10.xxx)
Конфигурация D-Link DWS-3160-24PC:
- VLAN1 default, все порты, untagged
- 12 точек D-Link DWL-3600AP доступа добавлены в управляемые, и подключены в 1-12 порты
- Поднята сеть SSID WORK Wi-Fi (клиенты получают IP из сети 192.168.10.xxx)
- Профиль Default – SSID WORK Wi-Fi – распространен на все 12 точек доступа

Задача поднять гостевую сеть для гостей, с выходом только в интернет (без доступа в корп. сеть).
Делаю так:
- Создаю VLAN2, порты с 1-12 в tagged (Lan - L2 Features – Vlan - 802.1Q VLAN Settings)
- Создаю IP интерфейс (Lan - Management – IP Interface - Interface Settings)
Get IP From – Static
IP 10.0.0.1
Mask 255.255.255.0
Vlan – Vlan2
- Создаю сеть SSID Guest Wi-Fi, vlan2 (Wlan – Administration – Advanced Configuration - Networks)
- Добавляю в профиль Default – (Wlan – Administration – Advanced Configuration – AP Profiles) SSID Guest Wi-Fi и распространяю на все 12 точек доступа

Итог: SSID Guest Wi-Fi, виден всем, но клиенты к нему не могут подключиться.
Кая я понимаю из-за того, что они не могут получить IP адреса из диапазона 10.0.0.xxx, т.к. DHCP сервер ни где не прописан для него.
Но как его настроить в этой конфигурации не могу понять.
Нужно поднимать DHCP Relay на DWS-3160-24PC и раздавать с DHCP сервер на MS WinSrv2012R2 из области 10.0.0.xxx? … или сам DWS-3160-24PC может раздать туда IP?
И еще не понятно где клиенты будут брать адрес шлюза для выхода в интернет?

Подскажите пожалуйста, как настроить данный функционал.

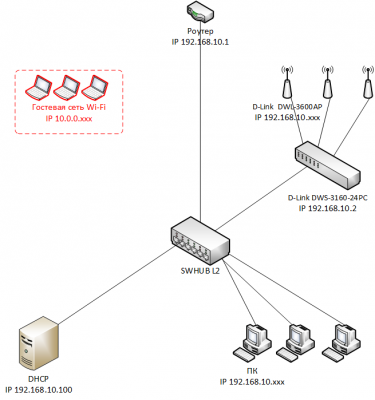

Схему сети прилагаю.


Вложения:
Схема сети.png
Схема сети.png [ 50.46 KiB | Просмотров: 443 ]
