 Заголовок сообщения: DGS-3130-54S - Only one source interface Tx type can be bind
СообщениеДобавлено: Чт ноя 15, 2018 13:32
Не в сети

Зарегистрирован: Чт июн 19, 2008 11:27
Сообщений: 96
Откуда: Верхняя Салда
DGS-3130-54S
Базовая прошивка (1.01.026) не дает настроить зеркалирование порта Both (а точнее TX) второй раз, выдает: ERROR: Only one source interface Tx type can be bind to monitor session.
Хочу заменить DGS-6604, в приложении скрин нужных настроек (слева) и ошибки на DGS-3130-54S (справа).
На ftp://dlink.ru/pub/Switch/DGS-3130-54S/Firmware/ есть еще 3 прошивки, может в одной из них мониторинг работает?
Конечно же все ради съема трафика для СОРМа. С 2-х локальных интерфейсов билинга должен идти Both трафик на 2 "слушающих" порта СОРМа.

P.S. Год назад, при обновлении прошивки DGS-6604 тоже с этим столкнулись, пришлось работать на старой прошивке.


Вложения:

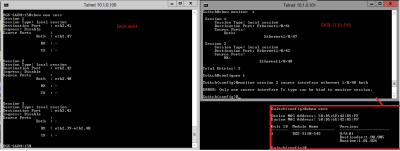

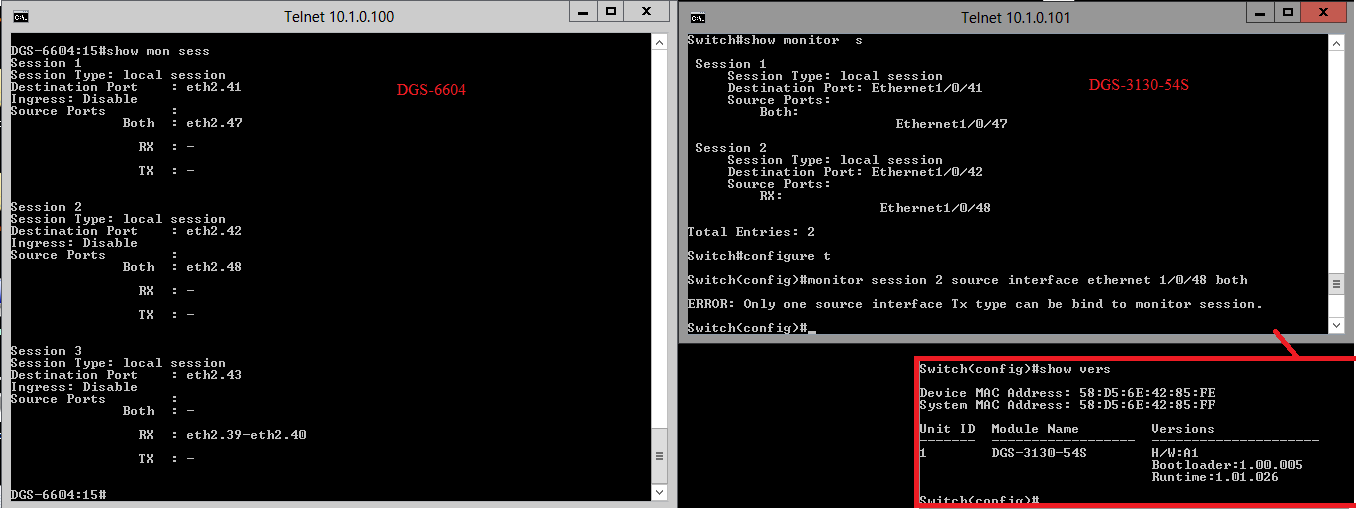

Комментарий к файлу: скрин настроек зеркалирования, как надо | как есть
mirror.png [ 28.26 KiB | Просмотров: 587 ]

_________________
ICQ: 300-220
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Чт ноя 15, 2018 15:32
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11109
Откуда: D-Link, Moscow
Добрый день.

Пожалуйста, приведите полный пример того, что Вы хотите настроить.

P.S.: В данном случае коммутатор чётко написал причину отказа принять новые настройки.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Чт ноя 15, 2018 15:48
Не в сети

Зарегистрирован: Чт июн 19, 2008 11:27
Сообщений: 96
Откуда: Верхняя Салда
Я причину ошибки понимаю. Но как бывает, в разных прошивках функция зеркалирования TX может быть настроена неоднократно, это я и хотел уточнить, есть ли такая прошивка. Либо придется 2-й коммутатор для сьема трафика ставить перед билингом.
Есть 2 гигабитных порта на билинге, 2 таких же порта от провайдеров, старый коммутатор (как показано на картинке) зеркалит (tx+rx=both) трафик с портов билинга на порты сорма (тоже 2 по 1 гбит). Надеялся новый коммутатор настроить также, но захватить TX 2-й раз он не может.

_________________
ICQ: 300-220


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Чт ноя 15, 2018 17:40
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11109
Откуда: D-Link, Moscow
PSIX писал(а):
...Но как бывает, в разных прошивках функция зеркалирования TX может быть настроена неоднократно ...


Если это аппаратно возможно. А если это аппаратное ограничение, то новая прошивка не поможет.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 07:22
Не в сети

Зарегистрирован: Чт июн 19, 2008 11:27
Сообщений: 96
Откуда: Верхняя Салда
Попробую сделать 2 правила по другому:
1. Захват RX 1-го провайдера (трафик исх. от абонентов) и RX ПЕРВОГО порта билинга (входящий к абонентам трафик)
2. Захват RX 2-го провайдера (трафик исх. от абонентов) и RX ВТОРОГО порта билинга (входящий к абонентам трафик)
По нагрузке в 1 Гбит/с укладывается. По-моему тоже самое получается что и Both трафик с 2-х портов билинга, я правильно рассуждаю?

_________________
ICQ: 300-220


Последний раз редактировалось PSIX Пт ноя 16, 2018 07:28, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 07:26
Не в сети

Зарегистрирован: Чт сен 08, 2011 04:59
Сообщений: 1544
Откуда: Алтайский край, Барнаул
Я что-то вообще ничего не могу понять.

Вам надо порт 47 зеркалировать в 41, 48 в 42. И что 3130 так не может?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 07:30
Не в сети

Зарегистрирован: Чт июн 19, 2008 11:27
Сообщений: 96
Откуда: Верхняя Салда
К сожалению нет, он поддерживает только одно правило со съемом TX трафика. Соответственно только 1 (rx+tx) съем, и еще 3 RX (всего 4 захвата можно сделать).

_________________
ICQ: 300-220


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 09:17
Не в сети

Зарегистрирован: Чт сен 08, 2011 04:59
Сообщений: 1544
Откуда: Алтайский край, Барнаул
Очень странно. Его предшественник, 3120, может до 4х групп одновременно


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 09:37
Не в сети

Зарегистрирован: Чт июн 19, 2008 11:27
Сообщений: 96
Откуда: Верхняя Салда
Согласен, у нас много 3120-24SC, там такой проблемы нет, я тоже очень удивлен. Не хочется ставить разные прошивки, чтобы проверять. Может кто-то скажет утвердительно, что это аппаратное ограничение?

_________________
ICQ: 300-220


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 09:54
Не в сети

Зарегистрирован: Чт сен 08, 2011 04:59
Сообщений: 1544
Откуда: Алтайский край, Барнаул
Подождём что скажет Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 13:07
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11109
Откуда: D-Link, Moscow
2 PSIX >

Добрый день.

Я проверил, по SPAN-у пока данный вопрос не задавали. Пожалуйста, укажите набором команд задачу и я задам вопрос разработчикам.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пт ноя 16, 2018 13:28
Не в сети

Зарегистрирован: Чт июн 19, 2008 11:27
Сообщений: 96
Откуда: Верхняя Салда
Надеюсь я правильно понял суть задачи:

Switch#configure terminal
Switch(config)#monitor session 1 source interface ethernet 1/0/47 both
Switch(config)#monitor session 2 source interface ethernet 1/0/48 both
ERROR: Only one source interface Tx type can be bind to monitor session.

_________________
ICQ: 300-220


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пн ноя 19, 2018 13:40
Не в сети

Зарегистрирован: Чт июн 19, 2008 11:27
Сообщений: 96
Откуда: Верхняя Салда
Добрый день. Есть новости? Или это вопрос не быстрый?

_________________
ICQ: 300-220


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Пн ноя 19, 2018 17:22
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11109
Откуда: D-Link, Moscow
Добрый вечер.

Я уточняю и жду ответ от разработчиков. Как только будут новости, я сразу напишу.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS-3130-54S - Only one source interface Tx type can be
СообщениеДобавлено: Вт ноя 20, 2018 12:46
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11109
Откуда: D-Link, Moscow
Добрый день.

One source interface Tx type & four source interface Rx type

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль
