 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Пн окт 23, 2017 17:07
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11105
Откуда: D-Link, Moscow
Потери наблюдались на 10G порту?

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Пн окт 23, 2017 21:35
Не в сети

Зарегистрирован: Вт сен 04, 2007 01:32
Сообщений: 278
Откуда: Курск
Bigarov Ruslan писал(а):
Потери наблюдались на 10G порту?

потери наблюдались внутри свитча ) я не могу утверждать, на каком именно порту они были.
при включенном hol_prevention увеличивался счетчик hol cos drop на 10г порту, из-за этого вообще и пришли мысли в голову об отключении prevention, при отключенном - перестали расти.
сам свитч лежит на складе, могу вытащить, посмотреть на надписи, чтобы точно сказать.

_________________
/nixx


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Вт окт 24, 2017 10:54
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11105
Откуда: D-Link, Moscow
Добрый день.

Получается, что это абстрактная проблема без какой-либо конкретики. И для меня не ясно, отбрасывал ли пакеты коммутатор или это были проблемы сторонних устройств.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Вт окт 24, 2017 13:23
Не в сети

Зарегистрирован: Пт окт 24, 2003 00:47
Сообщений: 504
Откуда: Moscow
Bigarov Ruslan писал(а):
Рассмотрим пример настройки функций на базе модели коммутатора DES-3200-28/C1:]

\\ Блокируем DHCP Offer пакеты от клиентов, если не задействовали функцию DHCP Screening, описанную выше
config access_profile profile_id 100 add access_id 3 ip protocol_id 17 user_define 0x430000 mask 0xFFFF0000 port 1-24 deny

А если включен IMPB то на второе правило неостается места.

_________________
D-Link User: DGS-3120-24, DGS-3324SR, DGS-3627G, DGS-3612G, DGS-3312SR, DGS-3100-24TG, DGS-3200-10, DES-3200-26, DES-3200-28, DES-3200-18, DES-3528, DES-3526, DES-3028, DES-1228, DES-2108, DES-2110, DES-3326SR, DMC-920, DMC-810.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Вт окт 24, 2017 17:02
Не в сети

Зарегистрирован: Вт сен 04, 2007 01:32
Сообщений: 278
Откуда: Курск
Bigarov Ruslan писал(а):
Добрый день.
Получается, что это абстрактная проблема без какой-либо конкретики. И для меня не ясно, отбрасывал ли пакеты коммутатор или это были проблемы сторонних устройств.

значит, не судьба. я на живых клиентах бета-тестером работать не хочу, да и руководство не оценит.
а хотя бы по механизму работы hol_prevention ШК ответит? может, тогда станет все понятно и "без конкретики"?

_________________
/nixx


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Вт окт 24, 2017 17:44
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11105
Откуда: D-Link, Moscow
Проводить тесты на абонентах, конечно, не стоит.

Но без конкретики это абстрактная ситуация. В данном случае не получиться получить конкретные ответы по вашей ситуации. Withepaper по HoL Prevention нет.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 09:16
Не в сети

Зарегистрирован: Ср окт 18, 2017 18:09
Сообщений: 9
Добрый день
Имеем такую топологию на участке сети(во вложениях для наглядности):
Ядро - DGS-3620 - DGS-3627g - коммутаторы доступа
На узле(3627):uplink 10g, downlink - 10x1g. Оверсабскрибшна нет.

У абонентов низкая скорость: 30-50 мбит от 100.
Наблюдаем корреляцию роста трафика и ошибок на порту.
hol prevention включен. Подозрения на hol_drop

Show error ports:
Скрытый текст: показать
Port number : 1
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 164308 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 24815
Multicast Drop 0
VLAN Ingress Drop 26417

Port number : 3
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 80148 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 3
Multicast Drop 0
VLAN Ingress Drop 1656

Port number : 6
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 180390 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 0
Multicast Drop 0
VLAN Ingress Drop 1657

Port number : 7
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 185443 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 24855
Multicast Drop 0
VLAN Ingress Drop 26458

Port number : 10
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 111511 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 0
Multicast Drop 0
VLAN Ingress Drop 1657

Port number : 11
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 183169 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 0
Multicast Drop 0
VLAN Ingress Drop 1658

Port number : 12
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 1617 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 0
Multicast Drop 0
VLAN Ingress Drop 1617

Port number : 13
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 26724 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 24882
Multicast Drop 0
VLAN Ingress Drop 26490

Port number : 14
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 26728 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 24880
Multicast Drop 0
VLAN Ingress Drop 26499

Port number : 15
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 25063 Collision 0
Symbol Error 0
Buffer Full Drop 0
ACL Drop 24882
Multicast Drop 0
VLAN Ingress Drop 24882


При выключении hol_prevention растут buffer full drop на аплинке

Скрытый текст: показать
Port number : 25
RX Frames TX Frames
--------- ---------
CRC Error 0 Excessive Deferral 0
Undersize 0 CRC Error 0
Oversize 0 Late Collision 0
Fragment 0 Excessive Collision 0
Jabber 0 Single Collision 0
Drop Pkts 645299 Collision 0
Symbol Error 0
Buffer Full Drop 474432
ACL Drop 0
Multicast Drop 0
VLAN Ingress Drop 1672


Command: show utilization cpu

CPU Utilization
-------------------------------------------------------------------------------
Five seconds - 2 % One minute - 2 % Five minutes - 2 %


Вложения:

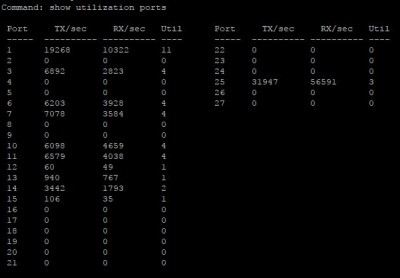

Комментарий к файлу: show utilization ports
утиль_портов.JPG [ 30.9 KiB | Просмотров: 815 ]

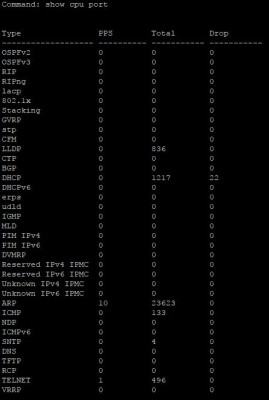

Комментарий к файлу: show cpu ports
cpu_ports.JPG [ 43.25 KiB | Просмотров: 815 ]

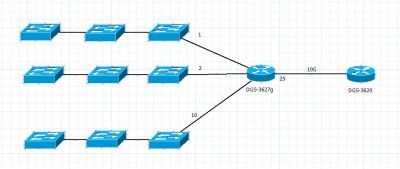

Комментарий к файлу: приблизительная топология
topology.JPG [ 76.61 KiB | Просмотров: 815 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 10:43
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11105
Откуда: D-Link, Moscow
Добрый день.

Если эти выводы с DGS-3620, пожалуйста, покажите вывод:

sh ports 1-15,25

И с DGS-3627G

sh sw
sh ports 1-27

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 11:00
Не в сети

Зарегистрирован: Ср окт 18, 2017 18:09
Сообщений: 9
Bigarov Ruslan писал(а):
Добрый день.

Если эти выводы с DGS-3620, пожалуйста, покажите вывод:

sh ports 1-15,25

И с DGS-3627G

sh sw
sh ports 1-27


Все выводы с DGS-3627G
(11 порт упал менее часа назад)


Вложения:

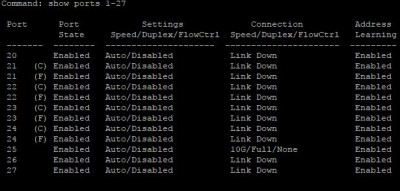

show_ports2.JPG [ 51.21 KiB | Просмотров: 810 ]

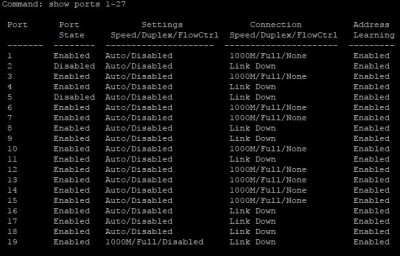

show_ports1.JPG [ 72.99 KiB | Просмотров: 810 ]

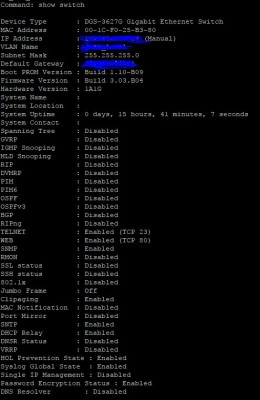

show_sw.JPG [ 70.43 KiB | Просмотров: 810 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 11:08
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11105
Откуда: D-Link, Moscow
Просадка скорости наблюдается и за DGS-3620 и за DGS-3627G? Какой серийник у DGS-3627G?

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 11:19
Не в сети

Зарегистрирован: Ср окт 18, 2017 18:09
Сообщений: 9
Просадка скорости толко за DGS-3627G. К 3620 свичи доступа не подключены
Серийника, к сожалению, нет
Можно ли его как-то вытащить по snmp или еще каким удаленным способом?


Последний раз редактировалось Sanduka Чт окт 26, 2017 11:23, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 11:21
Не в сети

Зарегистрирован: Чт сен 08, 2011 04:59
Сообщений: 1495
Откуда: Алтайский край, Барнаул
Sanduka писал(а):
Просадка скорости толко за DGS-3627G
Серийника, к сожалению, нет
Можно ли его как-то вытащить по snmp или еще каким удаленным способом?
если в show switch не написан, то никак


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 12:11
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11105
Откуда: D-Link, Moscow
Sanduka писал(а):
Просадка скорости толко за DGS-3627G. К 3620 свичи доступа не подключены
Серийника, к сожалению, нет
Можно ли его как-то вытащить по snmp или еще каким удаленным способом?


Модель очень старая, так как даже по sh sw не выдаёт серийник.

Проблема с просадкой, скорее всего, связана со вспухшими кондёрами. нужна профилактика.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 12:22
Не в сети

Зарегистрирован: Ср окт 18, 2017 18:09
Сообщений: 9
Bigarov Ruslan писал(а):
Sanduka писал(а):
Просадка скорости толко за DGS-3627G. К 3620 свичи доступа не подключены
Серийника, к сожалению, нет
Можно ли его как-то вытащить по snmp или еще каким удаленным способом?


Модель очень старая, так как даже по sh sw не выдаёт серийник.

Проблема с просадкой, скорее всего, связана со вспухшими кондёрами. нужна профилактика.


Спасибо за совет. Заменим пока на такой же 3627 со склада, посмотрим на этот. По результату отпишемся.

Хотелось бы только уточнить:
1. был ли уже аналогичный опыт?
2. какая связь между вспухшими конденсаторами ( на блоке питания или где? ) и дропами пакетов?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: DGS 3627 & hol_prevention & hol
СообщениеДобавлено: Чт окт 26, 2017 12:39
Не в сети
Сотрудник D-LINK
Сотрудник D-LINK

Зарегистрирован: Пт янв 21, 2005 11:52
Сообщений: 11105
Откуда: D-Link, Moscow
Sanduka писал(а):
Хотелось бы только уточнить:
1. был ли уже аналогичный опыт?

Когда кондёры вспухают бывают разные случаи, всё зависит от того, какие именно вспухли.

Цитата:
2. какая связь между вспухшими конденсаторами ( на блоке питания или где? ) и дропами пакетов?

На плате коммутатора.

_________________
С уважением,
Бигаров Руслан.


Вернуться наверх
 Профиль

Показать сообщения за:  Сортировать по:
Начать новую тему Ответить на тему  [ Сообщений: 122 ]  На страницу Пред.  1 ... 4, 5, 6, 7, 8, 9  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Baidu [Spider] и гости: 9


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
